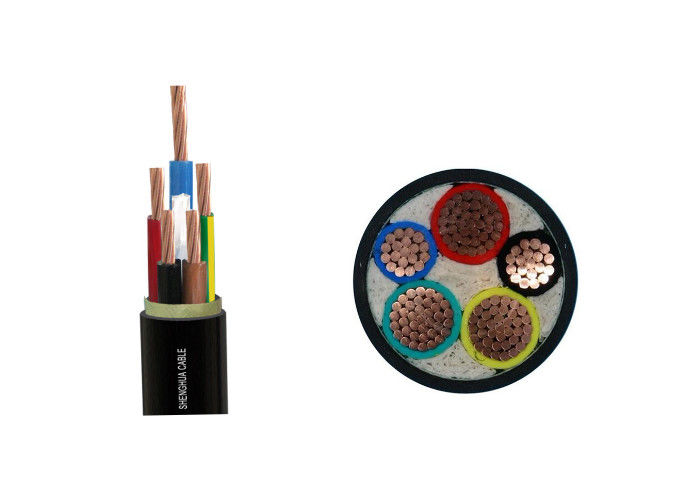

Cztery i pół rdzenia PVC izolowane kable dla pod wodą normalną / słoną
Instalacja
1Temperatura instalacji nie powinna przekraczać 20°C. Jeżeli temperatura otoczenia jest niższa niż 0°C, kabel należy podgrzać.
2. promienie zgięcia kabla nie powinno być mniejsze niż 8 razy.
3Po zainstalowaniu, kabel powinien być poddany testowi napięcia stałego przez 15 min. 3,5 kV prądu stałego.
Budowa
Przewodnik: Przewodnik miedzianogrzewany zgodnie z IEC 60228
≤ 6 mm2 w postaci stałej (klasa 1) lub strumieniowej (klasa 2)
> 6 mm2 strumieniowe (klasa 2)
Przewodnik elastyczny (klasa 5) nie jest wymagany.
Izolacja: PVC (polychlorek winylu) o temperaturze 75°C
Metalowy ekran opcjonalny: taśma miedziana lub przędzenie miedzianych drutów opcjonalne
Opcjonalnie: :Włókno z aluminium lub taśma ze stali nierdzewnej do kabli jednojodowych, drut ze stali lub taśma ze stali do kabli wielojadrowych
Obudowa: PVC lub FR-PVC typu ST2 do IEC 60502, czarny lub czerwony lub na zamówienie
Wnioski
Kabel izolowany PVC jest stosowany jako linia dystrybucji i przesyłu energii przy napięciu nominalnym 0,6/1KV.
Używane na zewnątrz jako kable energetyczne i oświetleniowe, w kanałach kablowych, pod ziemią, pod wodą normalną i słoną, jeśli są specjalnie wykonane.
Standardy
Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN i ICEA na żądanie
Parametry techniczne
| Sekcja poprzeczna przewodnika |
Grubość izolacji |
Gęstość osłony |
Przybliżona średnica kabla |
Maksymalny opór przewodnika w temperaturze 20 °C |
Włókno badawcze (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
KV/5min |
| 4x4 + 1x2.5 |
1.0 |
1.8 |
15.6 |
4.61 |
3.5 |
| 4x6+1x4 |
1.0 |
1.8 |
17.4 |
3.08 |
3.5 |
| 4x10+1x6 |
1.0 |
1.8 |
20.3 |
1.83 |
3.5 |
| 4x16+1x10 |
1.0 |
1.8 |
23.3 |
1.15 |
3.5 |
| 4x25+1x16 |
1.2 |
1.8 |
27.6 |
0.73 |
3.5 |
| 4x35+1x16 |
1.1 |
1.8 |
30.3 |
0.524 |
3.5 |
| 4x50+1x25 |
1.4 |
2.0 |
35.8 |
0.387 |
3.5 |
| 4x70+1x35 |
1.6 |
2.1 |
39.9 |
0.268 |
3.5 |
| 4x95+1x50 |
1.6 |
2.3 |
46.0 |
0.193 |
3.5 |
| 4x120+1x70 |
1.8 |
2.5 |
51.0 |
0.153 |
3.5 |
| 4x150+1x70 |
2.0 |
2.6 |
55.4 |
0.124 |
3.5 |
| 4x185+1x95 |
2.2 |
2.8 |
61.9 |
0.0991 |
3.5 |
| 4x240+1x120 |
2.4 |
3.0 |
69.7 |
0.0754 |
3.5 |
| 4x300+1x150 |
2.6 |
3.2 |
74.3 |
0.060 |
3.5 |
| 4x400 + 1x240 |
2.6 |
3.4 |
79.1 |
0.0470 |
3.5 |
Główne właściwości
| Nie, nie, nie. |
Element testowy |
Nieruchomości |
| 1 |
Budowa |
Wykazany w tabelach |
| 2 |
Opór przewodnika |
Wykazany w tabelach |
| 3 |
Napięcie badawcze |
AC 3,5 kV 5 min |
Nie złamać. |
| 4 |
Właściwości mechaniczne przed starzeniem |
Wytrzymałość na rozciąganie |
Izolacja |
Min. 12,5N/mm2 |
| Włócznia |
Min. 12,5N/mm2 |
| Wyciąganie w czasie przerwy |
Izolacja |
Min. 150% |
| Włócznia |
Min. 150% |
| Właściwości mechaniczne po starzeniu |
Wytrzymałość na rozciąganie |
Izolacja |
100°C±2°C7 dni Min. 12,5N/mm2 |
| Włócznia |
100°C±2°C7 dni Min. 12,5N/mm2 |
| Z wyłączeniem tych objętych pozycją 8528 |
Izolacja |
100°C±2°C7 dni Maks. 25% |
| Włócznia |
100°C±2°C7 dni Maks. 25% |
| Wyciąganie w czasie przerwy |
Izolacja |
100°C±2°C7 dni Min.150% |
| Włócznia |
100°C±2°C7 dni Min.150% |
| Z wyłączeniem tych objętych pozycją 8528 |
Izolacja |
100°C±2°C7 dni Maks. 25% |
| Włócznia |
100°C±2°C7 dni Maks. 25% |
| 5 |
Własność opóźniająca płomień |
IEC60332 - 3 |
| 6 |
Stała odporności izolacyjnej |
Min w temperaturze 20°C |
36.7 |
| Ki MΩ.km |
Min w temperaturze 70°C |
0.037 |
Opakowanie i wysyłka
Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
Zaangażowanie w obsługę posprzęgową
Shanghai Shenghua Cable (Grupa) posiada zasadę Shenghua "Przezwyczaja się do najlepszego przedsiębiorstwa, produkuje najlepszy produkt, zapewnia najlepszą usługę, tworzy najlepszą markę",nalega na politykę jakości, stara się osiągnąć wysoką jakość i zero defektów towarów.Uważamy na ducha Shenghua "Rób jak najlepiej""Wzajemnie wygrywamy", chcemy nawiązać długoterminowe i stabilne relacje z każdym klientem.
1/Klient jest Bogiem. /Będziemy cenić każdego klienta, /każdą współpracę z serca.
2Dostarczymy najlepszą propozycję dla każdego klienta.
3/Dobry serwis sprzedaży. /Zapewnimy bezpłatną obsługę produktu, /porady konserwacyjne i uruchomienie instalacji
usługi doradztwa technicznego przy nawiązywaniu stosunków współpracy z klientami.
4Nasz produkt jest gwarantowany przez PICC ((People's Insurance Company of China).
zapewnić bezpłatną konserwację i debugowanie w ciągu 12 miesięcy od instalacji (z wyjątkiem niewłaściwego użytkowania).
5Gwarantujemy rozwiązanie problemów w ciągu 24 godzin w Szanghaju, 72 godziny w innych dzielnicach.
6/24 godzin gorąca linia telefoniczna. /Zamieszczymy profesjonalną osobę, /która odpowiednio odpowie na Państwa pytanie.
Zawsze mocno wierzymy, że " Jakość jest życiową linią, Usługa jest laissez-passer ", co uczyni nas bliższymi i ściśle!
Shanghai Shenghua Cable (Group) Co., Ltd.
Częste pytania
P:Ile czasu zajmie ci odzyskanie oferty?
A:Większość ofert zwraca się w ciągu 24 godzin, jednak jeśli chodzi o specjalną konstrukcję, może to zająć więcej dni.
P:Jakie gwarancje mają pańskie produkty?
A:SHAN cable gwarantuje, że wszystkie nasze produkty, przewody, kable i inne są wolne od wad.Szczegółowe warunki są następujące::
1Gwarantujemy, że będziemy przestrzegać wymogów okresu gwarancji określonych w umowie,Towary dostarczone w ramach zamówienia na zakup kabli i przewodów sieci dystrybucyjnej
2Będziemy produkowani według tej specyfikacji i towary będą nowe, nieużywane, z najnowszych lub aktualnych modeli.dostarczymy towary zgodnie z wymogami umowy.
3. Gwarancja jest ważna przez dwanaście (12) miesięcy po dostarczeniu towaru lub jego części do miejsca przeznaczenia ostatecznego wskazanego w KCS i jego przyjęciu,lub przez osiemnaście (18) miesięcy od daty wysyłki z portu lub miejsca załadunku w kraju pochodzenia, w zależności od tego, który okres kończy się wcześniej.
4W okresie gwarancji nabywca może zgłosić bezpośrednio producentowi w formie pisemnej lub przez agenta, jeśli wystąpi jakiekolwiek problemy z jakością Towaru.Producent dokona naprawy lub wymiany w rozsądnym terminie, a ponosi wszelkie koszty związane z tym.
P:Czy sprzedaje pan inne produkty oprócz drutu i kabli?
A:Naszą mocną stroną są przewody i kable, ale sprzedajemy również łączniki, zestawy kabli i narzędzia kablowe, aby wymienić tylko kilka.
