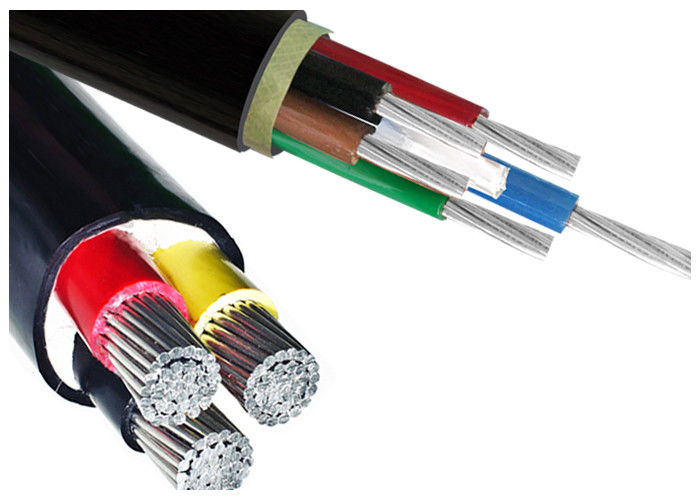

Podłogowe elektryczne kable izolowane z PVC 1,5m2 - 800m2 2 lata gwarancji
Budowa
| Kierowca |
Przewodnik miedzi/aluminiowy zgodnie z IEC 60228 |
| ≤ 6 mm2 masy stałej (klasa 1) |
| > 6 mm2 strumieniowe (klasa 2) |
| Przewodnik o kształcie ≥ 50 mm2 |
| Miedź: elastyczny przewodnik (klasa 5) nieobowiązkowa. |
| Izolacja |
PVC (chlorek poliwinilu) o temperaturze 75°C, wiele kolorów opcjonalnie |
| Ekran metalowy opcjonalny |
Płyty z taśmy miedzianej lub z drutów miedzianych, opcjonalne |
| Odzbrojone opcjonalne |
Drut aluminiowy lub taśma ze stali nierdzewnej do kabli jednojadrowych, drut stalowy lub taśma ze stali do kabli wielojadrowych |
| Włócznia |
PVC lub FR-PVC typu ST2 do IEC 60502, czarny lub czerwony lub dostosowanie |
Instalacja
1Temperatura instalacji nie powinna przekraczać 20°C. Jeżeli temperatura otoczenia jest niższa niż 0°C, kabel należy podgrzać.
2. promienie zgięcia kabla nie powinno być mniejsze niż 8 razy.
3Po zainstalowaniu, kabel powinien być poddany testowi napięcia stałego przez 15 min. 3,5 kV prądu stałego.
Wnioski
Kable izolowane PVC są stosowane jako linie dystrybucji i przesyłu energii przy napięciu nominalnym 0,6/1KV. Używane na zewnątrz jako kable energetyczne i oświetleniowe, w kanałach kablowych, pod ziemią,pod wodą normalną i słoną, jeśli specjalnie przygotowana.
Standardy
Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN i ICEA na żądanie
Parametry techniczne
| Sekcja poprzeczna przewodnika |
Grubość izolacji |
Gęstość osłony |
Przybliżona średnica kabla |
Maksymalna odporność przewodnika w temperaturze 20 °C (Cu) |
Maksymalna odporność przewodnika w temperaturze 20 °C (Al) |
Włókno badawcze (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
|
KV/5min |
| 1.5 |
0.8 |
1.4 |
6.1 |
12.1 |
- |
3.5 |
| 2.5 |
0.8 |
1.4 |
6.5 |
7.41 |
12.1 |
3.5 |
| 4 |
1.0 |
1.4 |
7.4 |
4.61 |
7.41 |
3.5 |
| 6 |
1.0 |
1.4 |
7.9 |
3.08 |
4.61 |
3.5 |
| 10 |
1.0 |
1.4 |
9.2 |
1.83 |
3.02 |
3.5 |
| 16 |
1.0 |
1.4 |
10.3 |
1.15 |
1.91 |
3.5 |
| 25 |
1.2 |
1.4 |
12.0 |
0.73 |
1.20 |
3.5 |
| 35 |
1.1 |
1.4 |
13.2 |
0.524 |
0.868 |
3.5 |
| 50 |
1.4 |
1.4 |
14.9 |
0.387 |
0.641 |
3.5 |
| 70 |
1.6 |
1.4 |
16.7 |
0.268 |
0.443 |
3.5 |
| 95 |
1.6 |
1.5 |
19.3 |
0.193 |
0.320 |
3.5 |
| 120 |
1.8 |
1.5 |
20.9 |
0.153 |
0.253 |
3.5 |
| 150 |
2.0 |
1.6 |
23.1 |
0.124 |
0.206 |
3.5 |
| 185 |
2.2 |
1.7 |
25.6 |
0.0991 |
0.164 |
3.5 |
| 240 |
2.4 |
1.8 |
28.8 |
0.0754 |
0.125 |
3.5 |
| 300 |
2.6 |
1.9 |
31.9 |
0.060 |
0.100 |
3.5 |
| 400 |
2.6 |
2.0 |
35.5 |
0.0470 |
0.0778 |
3.5 |
| 500 |
2.8 |
2.1 |
39.7 |
0.0366 |
0.0605 |
3.5 |
| 630 |
2.9 |
2.2 |
43.7 |
0.0283 |
0.0469 |
3.5 |
| 800 |
2.9 |
2.4 |
46.1 |
0.0221 |
0.0367 |
3.5 |
| |
|
|
|
|
|
|
| Sekcja poprzeczna przewodnika |
Grubość izolacji |
Gęstość osłony |
Przybliżona średnica kabla |
Maksymalna odporność przewodnika w temperaturze 20 °C (Cu) |
Maksymalna odporność przewodnika w temperaturze 20 °C (Al) |
Włókno badawcze (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
ohm/km |
KV/5min |
| 2x1.5 |
0.8 |
1.8 |
10.5 |
12.1 |
- |
3.5 |
| 2x2.5 |
0.8 |
1.8 |
11.3 |
7.41 |
12.1 |
3.5 |
| 2x4 |
1.0 |
1.8 |
13.1 |
4.61 |
7.41 |
3.5 |
| 2x6 |
1.0 |
1.8 |
14.1 |
3.08 |
4.61 |
3.5 |
| 2x10 |
1.0 |
1.8 |
16.7 |
1.83 |
3.02 |
3.5 |
| 2x16 |
1.0 |
1.8 |
18.8 |
1.15 |
1.91 |
3.5 |
| 2x25 |
1.2 |
1.8 |
22.2 |
0.73 |
1.20 |
3.5 |
| 2x35 |
1.1 |
1.8 |
24.5 |
0.524 |
0.868 |
3.5 |
| 2x50 |
1.4 |
1.8 |
21.8 |
0.387 |
0.641 |
3.5 |
| 2x70 |
1.6 |
1.9 |
24.7 |
0.268 |
0.443 |
3.5 |
| 2x95 |
1.6 |
2.0 |
29.2 |
0.193 |
0.320 |
3.5 |
| 2x120 |
1.8 |
2.1 |
31.3 |
0.153 |
0.253 |
3.5 |
| 2x150 |
2.0 |
2.2 |
34.7 |
0.124 |
0.206 |
3.5 |
| 2x185 |
2.2 |
2.4 |
37.9 |
0.0991 |
0.164 |
3.5 |
| 2x240 |
2.4 |
2.4 |
44.3 |
0.0754 |
0.125 |
3.5 |
| 2x300 |
2.6 |
2.5 |
49.0 |
0.060 |
0.100 |
3.5 |
| 2x400 |
2.6 |
2.8 |
56.0 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| Sekcja poprzeczna przewodnika |
Grubość izolacji |
Gęstość osłony |
Przybliżona średnica kabla |
Maksymalna odporność przewodnika w temperaturze 20 °C (Cu) |
Maksymalna odporność przewodnika w temperaturze 20 °C (Al) |
Włókno badawcze (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
ohm/km |
KV/5min |
| 3x1.5 |
0.8 |
1.8 |
10.9 |
12.1 |
- |
3.5 |
| 3x2.5 |
0.8 |
1.8 |
11.8 |
7.41 |
12.1 |
3.5 |
| 3x4 |
1.0 |
1.8 |
13.7 |
4.61 |
7.41 |
3.5 |
| 3x6 |
1.0 |
1.8 |
14.8 |
3.08 |
4.61 |
3.5 |
| 3x10 |
1.0 |
1.8 |
17.6 |
1.83 |
3.02 |
3.5 |
| 3x16 |
1.0 |
1.8 |
19.9 |
1.15 |
1.91 |
3.5 |
| 3x25 |
1.2 |
1.8 |
23.6 |
0.73 |
1.20 |
3.5 |
| 3x35 |
1.1 |
1.8 |
26.1 |
0.524 |
0.868 |
3.5 |
| 3x50 |
1.4 |
1.8 |
26.5 |
0.387 |
0.641 |
3.5 |
| 3x70 |
1.6 |
2.0 |
28.8 |
0.268 |
0.443 |
3.5 |
| 3x95 |
1.6 |
2.1 |
33.6 |
0.193 |
0.320 |
3.5 |
| 3x120 |
1.8 |
2.2 |
37.1 |
0.153 |
0.253 |
3.5 |
| 3x150 |
2.0 |
2.3 |
41.9 |
0.124 |
0.206 |
3.5 |
| 3x185 |
2.2 |
2.5 |
45.9 |
0.0991 |
0.164 |
3.5 |
| 3x240 |
2.4 |
2.7 |
51.8 |
0.0754 |
0.125 |
3.5 |
| 3x300 |
2.6 |
2.9 |
55.3 |
0.060 |
0.100 |
3.5 |
| 3x400 |
2.6 |
3.0 |
60.6 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| Sekcja poprzeczna przewodnika |
Grubość izolacji |
Gęstość osłony |
Przybliżona średnica kabla |
Maksymalna odporność przewodnika w temperaturze 20 °C (Cu) |
Maksymalna odporność przewodnika w temperaturze 20 °C (Al) |
Włókno badawcze (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
ohm/km |
KV/5min |
| 3x4 + 1x2.5 |
1.0 |
1.8 |
14.3 |
4.61 |
7.41 |
3.5 |
| 3x6+1x4 |
1.0 |
1.8 |
15.8 |
3.08 |
4.61 |
3.5 |
| 3x10+1x6 |
1.0 |
1.8 |
18.5 |
1.83 |
3.02 |
3.5 |
| 3x16+1x10 |
1.0 |
1.8 |
21.1 |
1.15 |
1.91 |
3.5 |
| 3x25+1x16 |
1.2 |
1.8 |
24.9 |
0.73 |
1.20 |
3.5 |
| 3x35+1x16 |
1.2 |
1.8 |
27.1 |
0.524 |
0.868 |
3.5 |
| 3x50+1x25 |
1.4 |
1.9 |
30.4 |
0.387 |
0.641 |
3.5 |
| 3x70+1x35 |
1.4 |
2.0 |
33.9 |
0.268 |
0.443 |
3.5 |
| 3x95+1x50 |
1.6 |
2.2 |
39.5 |
0.193 |
0.320 |
3.5 |
| 3x120+1x70 |
1.6 |
2.3 |
44.0 |
0.153 |
0.253 |
3.5 |
| 3x150+1x70 |
1.8 |
2.4 |
48.5 |
0.124 |
0.206 |
3.5 |
| 3x185+1x95 |
2.0 |
2.6 |
53.3 |
0.0991 |
0.164 |
3.5 |
| 3x240+1x120 |
2.2 |
2.8 |
55.0 |
0.0754 |
0.125 |
3.5 |
| 3x300+1x150 |
2.4 |
3.1 |
59.8 |
0.060 |
0.100 |
3.5 |
| 3x400 + 1x240 |
2.6 |
3.3 |
66.0 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| Sekcja poprzeczna przewodnika |
Grubość izolacji |
Gęstość osłony |
Przybliżona średnica kabla |
Maksymalna odporność przewodnika w temperaturze 20 °C (Cu) |
Maksymalna odporność przewodnika w temperaturze 20 °C (Al) |
Włókno badawcze (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
ohm/km |
KV/5min |
| 4x2.5 |
0.8 |
1.8 |
12.7 |
7.41 |
12.1 |
3.5 |
| 4x4 |
1.0 |
1.8 |
14.9 |
4.61 |
7.41 |
3.5 |
| 4x6 |
1.0 |
1.8 |
16.1 |
3.08 |
4.61 |
3.5 |
| 4x10 |
1.0 |
1.8 |
19.2 |
1.83 |
3.02 |
3.5 |
| 4x16 |
1.0 |
1.8 |
21.7 |
1.15 |
1.91 |
3.5 |
| 4x25 |
1.2 |
1.8 |
25.9 |
0.73 |
1.20 |
3.5 |
| 4x35 |
1.1 |
1.8 |
28.7 |
0.524 |
0.868 |
3.5 |
| 4x50 |
1.4 |
1.9 |
30.4 |
0.387 |
0.641 |
3.5 |
| 4x70 |
1.6 |
2.1 |
33.9 |
0.268 |
0.443 |
3.5 |
| 4x95 |
1.6 |
2.2 |
39.7 |
0.193 |
0.320 |
3.5 |
| 4x120 |
1.8 |
2.4 |
44.2 |
0.153 |
0.253 |
3.5 |
| 4x150 |
2.0 |
2.0 |
48.7 |
0.124 |
0.206 |
3.5 |
| 4x185 |
2.2 |
2.7 |
53.5 |
0.0991 |
0.164 |
3.5 |
| 4x240 |
2.4 |
2.9 |
55.4 |
0.0754 |
0.125 |
3.5 |
| 4x300 |
2.6 |
3.0 |
61.0 |
0.060 |
0.100 |
3.5 |
| 4x400 |
2.6 |
3.2 |
70.0 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| Sekcja poprzeczna przewodnika |
Grubość izolacji |
Gęstość osłony |
Przybliżona średnica kabla |
Maksymalna odporność przewodnika w temperaturze 20 °C (Cu) |
Maksymalna odporność przewodnika w temperaturze 20 °C (Al) |
Włókno badawcze (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
ohm/km |
KV/5min |
| 4x4 + 1x2.5 |
1.0 |
1.8 |
15.6 |
4.61 |
7.41 |
3.5 |
| 4x6+1x4 |
1.0 |
1.8 |
17.4 |
3.08 |
4.61 |
3.5 |
| 4x10+1x6 |
1.0 |
1.8 |
20.3 |
1.83 |
3.02 |
3.5 |
| 4x16+1x10 |
1.0 |
1.8 |
23.3 |
1.15 |
1.91 |
3.5 |
| 4x25+1x16 |
1.2 |
1.8 |
27.6 |
0.73 |
1.20 |
3.5 |
| 4x35+1x16 |
1.1 |
1.8 |
30.3 |
0.524 |
0.868 |
3.5 |
| 4x50+1x25 |
1.4 |
2.0 |
35.8 |
0.387 |
0.641 |
3.5 |
| 4x70+1x35 |
1.6 |
2.1 |
39.9 |
0.268 |
0.443 |
3.5 |
| 4x95+1x50 |
1.6 |
2.3 |
46.0 |
0.193 |
0.320 |
3.5 |
| 4x120+1x70 |
1.8 |
2.5 |
51.0 |
0.153 |
0.253 |
3.5 |
| 4x150+1x70 |
2.0 |
2.6 |
55.4 |
0.124 |
0.206 |
3.5 |
| 4x185+1x95 |
2.2 |
2.8 |
61.9 |
0.0991 |
0.164 |
3.5 |
| 4x240+1x120 |
2.4 |
3.0 |
69.7 |
0.0754 |
0.125 |
3.5 |
| 4x300+1x150 |
2.6 |
3.2 |
74.3 |
0.060 |
0.100 |
3.5 |
| 4x400 + 1x240 |
2.6 |
3.4 |
79.1 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| Sekcja poprzeczna przewodnika |
Grubość izolacji |
Gęstość osłony |
Przybliżona średnica kabla |
Maksymalna odporność przewodnika w temperaturze 20 °C (Cu) |
Maksymalna odporność przewodnika w temperaturze 20 °C (Al) |
Włókno badawcze (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
ohm/km |
KV/5min |
| 5x2.5 |
0.8 |
1.8 |
13.6 |
7.41 |
12.1 |
3.5 |
| 5x4 |
1.0 |
1.8 |
16.1 |
4.61 |
7.41 |
3.5 |
| 5x6 |
1.0 |
1.8 |
17.7 |
3.08 |
4.61 |
3.5 |
| 5x10 |
1.0 |
1.8 |
21.0 |
1.83 |
3.02 |
3.5 |
| 5x16 |
1.0 |
1.8 |
23.8 |
1.15 |
1.91 |
3.5 |
| 5x25 |
1.2 |
1.8 |
28.7 |
0.73 |
1.20 |
3.5 |
| 5x35 |
1.2 |
1.9 |
32.0 |
0.524 |
0.868 |
3.5 |
| 5x50 |
1.4 |
2.1 |
37.4 |
0.387 |
0.641 |
3.5 |
| 5x70 |
1.4 |
2.2 |
41.7 |
0.268 |
0.443 |
3.5 |
| 5x95 |
1.6 |
2.4 |
48.1 |
0.193 |
0.320 |
3.5 |
| 5x120 |
1.6 |
2.5 |
53.0 |
0.153 |
0.253 |
3.5 |
| 5x150 |
1.8 |
2.7 |
58.6 |
0.124 |
0.206 |
3.5 |
| 5x185 |
2.0 |
2.9 |
65.1 |
0.0991 |
0.164 |
3.5 |
| 5x240 |
2.2 |
3.1 |
72.1 |
0.0754 |
0.125 |
3.5 |
| 5x300 |
2.4 |
3.4 |
80.1 |
0.060 |
0.100 |
3.5 |
| 5x400 |
2.6 |
3.6 |
87.0 |
0.0470 |
0.0778 |
3.5 |
Główne właściwości
| Nie, nie, nie. |
Element testowy |
Nieruchomości |
| 1 |
Budowa |
Wykazany w tabelach |
| 2 |
Opór przewodnika |
Wykazany w tabelach |
| 3 |
Napięcie badawcze |
AC 3,5 kV 5 min |
Nie złamać. |
| 4 |
Właściwości mechaniczne przed starzeniem |
Wytrzymałość na rozciąganie |
Izolacja |
Min. 12,5N/mm2 |
| Włócznia |
Min. 12,5N/mm2 |
| Wyciąganie w czasie przerwy |
Izolacja |
Min. 150% |
| Włócznia |
Min. 150% |
| Właściwości mechaniczne po starzeniu |
Wytrzymałość na rozciąganie |
Izolacja |
100°C±2°C7 dni Min. 12,5N/mm2 |
| Włócznia |
100°C±2°C7 dni Min. 12,5N/mm2 |
| Z wyłączeniem tych objętych pozycją 8528 |
Izolacja |
100°C±2°C7 dni Maks. 25% |
| Włócznia |
100°C±2°C7 dni Maks. 25% |
| Wyciąganie w czasie przerwy |
Izolacja |
100°C±2°C7 dni Min.150% |
| Włócznia |
100°C±2°C7 dni Min.150% |
| Z wyłączeniem tych objętych pozycją 8528 |
Izolacja |
100°C±2°C7 dni Maks. 25% |
| Włócznia |
100°C±2°C7 dni Maks. 25% |
| 5 |
Własność opóźniająca płomień |
IEC60332 - 3 |
| 6 |
Stała odporności izolacyjnej |
Min w temperaturze 20°C |
36.7 |
| Ki MΩ.km |
Min w temperaturze 70°C |
0.037 |
Opakowanie i wysyłka: Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy w zależności od zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
Zaangażowanie w obsługę posprzęgową:Shanghai Shenghua Cable (Grupa) posiada zasadę Shenghua "Przezwyczaja się do najlepszego przedsiębiorstwa, produkuje najlepszy produkt, zapewnia najlepszą usługę, tworzy najlepszą markę",nalega na politykę jakości, stara się osiągnąć wysoką jakość i zero defektów towarów.Uważamy na ducha Shenghua "Rób jak najlepiej""Wzajemnie wygrywamy", chcemy nawiązać długoterminowe i stabilne relacje z każdym klientem.
1/Klient jest Bogiem. /Będziemy cenić każdego klienta, /każdą współpracę z serca.
2Dostarczymy najlepszą propozycję dla każdego klienta.
3/Dobry serwis sprzedaży. /Zapewnimy bezpłatną obsługę produktu, /porady konserwacyjne i uruchomienie instalacji
usługi doradztwa technicznego przy nawiązywaniu stosunków współpracy z klientami.
4Nasz produkt jest gwarantowany przez PICC ((People's Insurance Company of China).
zapewnić bezpłatną konserwację i debugowanie w ciągu 12 miesięcy od instalacji (z wyjątkiem niewłaściwego użytkowania).
5Gwarantujemy rozwiązanie problemów w ciągu 24 godzin w Szanghaju, 72 godziny w innych dzielnicach.
6/24 godzin gorąca linia telefoniczna. /Zamieszczymy profesjonalną osobę, /która odpowiednio odpowie na Państwa pytanie.
Zawsze mocno wierzymy, że " Jakość jest życiową linią, Usługa jest laissez-passer ", co uczyni nas bliższymi i ściśle!
Shanghai Shenghua Cable (Group) Co., Ltd.
Częste pytania
P: Jak długo trwa odbiór oferty?
Odpowiedź: Większość ofert jest zwracana w ciągu 24 godzin, jednak jeśli chodzi o specjalną konstrukcję, może to potrwać więcej dni.
P: Jakie gwarancje mają Państwa produkty?
Odpowiedź: Kabel SHAN gwarantuje, że wszystkie nasze produkty, przewody, kable i inne są wolne od wad.Szczegółowe warunki są następujące::
1Gwarantujemy, że będziemy przestrzegać wymogów okresu gwarancji określonych w umowie,Towary dostarczone w ramach zamówienia na zakup kabli i przewodów sieci dystrybucyjnej
2Będziemy produkowani według tej specyfikacji i towary będą nowe, nieużywane, z najnowszych lub aktualnych modeli.dostarczymy towary zgodnie z wymogami umowy.
3. Gwarancja jest ważna przez dwanaście (12) miesięcy po dostarczeniu towaru lub jego części do miejsca przeznaczenia ostatecznego wskazanego w KCS i jego przyjęciu,lub przez osiemnaście (18) miesięcy od daty wysyłki z portu lub miejsca załadunku w kraju pochodzenia, w zależności od tego, który okres kończy się wcześniej.
4W okresie gwarancji nabywca może zgłosić bezpośrednio producentowi w formie pisemnej lub przez agenta, jeśli wystąpi jakiekolwiek problemy z jakością Towaru.Producent dokona naprawy lub wymiany w rozsądnym terminie, a ponosi wszelkie koszty związane z tym.
P: Czy sprzedajecie inne produkty oprócz drutu i kabli?
Odpowiedź: Naszą mocną stroną są przewody i kable, ale sprzedajemy również łączniki, zespoły kablowe i narzędzia kablowe, aby wymienić tylko kilka.
Twoja wiadomość musi mieć od 20 do 3000 znaków!
