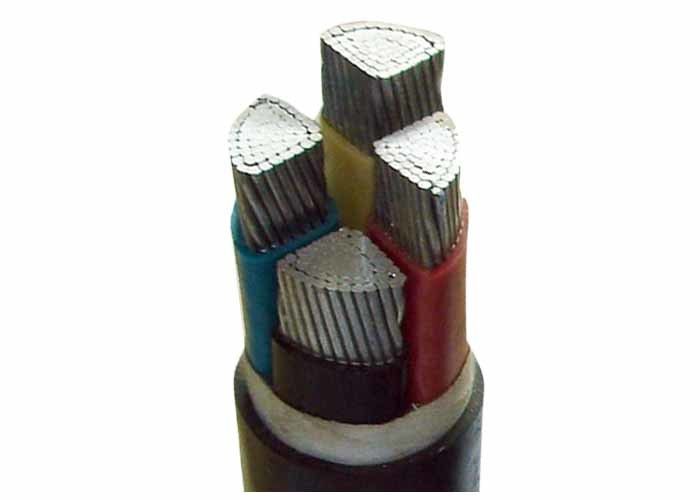

U-1000V 4 rdzenia Aluminium Kabel zasilania OEM CU / XLPE / PVC Do okablowania elektrycznej
Budowa
Przewodnik: kompaktowy przewodnik miedziany z wiązkami, Cl.2 zgodnie z IEC 60228
Izolacja: XLPE (polyetylen połączony krzyżowo) o temperaturze 90 oC
Wymagania dotyczące stosowania metali do produkcji wyrobów chemicznych
Oznaczenie kodu
YJ: izolacja XLPE
V: powłoka z PVC
ZR: odporny na ogień
Wnioski
Do układania w pomieszczeniach i na zewnątrz. W stanie wytrzymać pewną trakcję podczas montażu, ale nie zewnętrzne siły mechaniczne.
Nie wolno.
Standardy
Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla ZR-YJV)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla ZR-YJV)
Inne normy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne
Włókno: 0,6 / 1 kV
Maksymalna temperatura przewodnika: w warunkach normalnych (90°C), awaryjnych (130°C) lub zwarcia nie dłużej niż 5 s (250°C).
Min. Temperatura otoczenia 0°C, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabla O.D dla pojedynczego rdzenia
15 x kabli O.D. dla wielojadrowych
Świadectwa
CE, RoHS, CCC, KEMA i inne na życzenie
Parametry techniczne:
| Sekcja poprzeczna przewodnika |
Grubość izolacji |
Gęstość osłony |
Przybliżona średnica kabla |
Maksymalny opór przewodnika w temperaturze 20 °C |
Włókno badawcze (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
KV/5min |
| 4x2.5 |
0.8 |
1.8 |
12.7 |
7.41 |
3.5 |
| 4x4 |
1.0 |
1.8 |
14.9 |
4.61 |
3.5 |
| 4x6 |
1.0 |
1.8 |
16.1 |
3.08 |
3.5 |
| 4x10 |
1.0 |
1.8 |
19.2 |
1.83 |
3.5 |
| 4x16 |
1.0 |
1.8 |
21.7 |
1.15 |
3.5 |
| 4x25 |
1.2 |
1.8 |
25.9 |
0.73 |
3.5 |
| 4x35 |
1.1 |
1.8 |
28.7 |
0.524 |
3.5 |
| 4x50 |
1.4 |
1.9 |
30.4 |
0.387 |
3.5 |
| 4x70 |
1.6 |
2.1 |
33.9 |
0.268 |
3.5 |
| 4x95 |
1.6 |
2.2 |
39.7 |
0.193 |
3.5 |
| 4x120 |
1.8 |
2.4 |
44.2 |
0.153 |
3.5 |
| 4x150 |
2.0 |
2.0 |
48.7 |
0.124 |
3.5 |
| 4x185 |
2.2 |
2.7 |
53.5 |
0.0991 |
3.5 |
| 4x240 |
2.4 |
2.9 |
55.4 |
0.0754 |
3.5 |
| 4x300 |
2.6 |
3.0 |
61.0 |
0.060 |
3.5 |
| 4x400 |
2.6 |
3.2 |
70.0 |
0.0470 |
3.5 |
Opakowanie i wysyłka
Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
