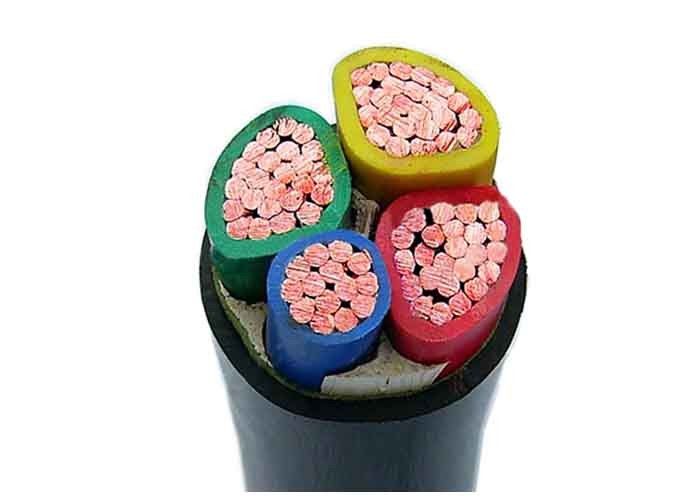

Kable izolowane PVC Muti-Cores 0,6 / 1 kV CU Produkt z certyfikatem CE IEC Producent z Szanghaju
Konstrukcje
Przewodnik: Żyła miedziana pleciona okrągła, zgodna z normą IEC 60228 klasa 2
Izolacja: PVC/XLPE
Płaszcz: PVC typu ST2 zgodnie z IEC 60502, czarny
Uwaga: Kolor izolacji zgodny ze standardami lub wymaganiami klienta
Aplikacje
Używany do linii przesyłowych i dystrybucyjnych energii o napięciu znamionowym 35 kv i niższym. W porównaniu z kablem zasilającym w izolacji PVC, kabel zasilający XLPE charakteryzuje się nie tylko doskonałą energią elektryczną, mechanizmem, odpornością na ciepło i starzenie, odpornością na stres środowiskowy i korozją chemiczną, ale także prostą konstrukcją, lekkością, brakiem ograniczeń spowodowanych spadkiem układania i naddatkiem na wysoką temperaturę podczas długotrwałej pracy.
Do układania wewnątrz i na zewnątrz. Wytrzymuje pewną przyczepność podczas instalacji, ale nie
zewnętrzne siły mechaniczne.
Standardy
Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla ZR-YJV)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla ZR-YJV)
Inne standardy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne
Napięcie znamionowe: 0,6 / 1 kV
Maksymalna temperatura przewodu: w warunkach normalnych (90 ℃), awaryjnych (130 ℃) lub zwarciowych nie dłużej niż 5 s (250 ℃).
Min. Temperatura otoczenia 0℃, po instalacji i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień gięcia: 20 x średnica zewnętrzna kabla dla pojedynczego rdzenia
15 x średnica zewnętrzna kabla dla wielu rdzeni
Certyfikaty
CE, RoHS, CCC, KEMA i inne na życzenie
Wydajność elektryczna
1.Maksymalna rezystancja przewodu prądu stałego przy 20℃, Ω/km
| Przekrój mm2 |
Miedź |
Aluminium |
Przekrój poprzeczny
mm2
|
Miedź |
Aluminium |
| 25 |
0,727 |
1,20 |
185 |
0,0991 |
0,164 |
| 35 |
0,542 |
0,868 |
240 |
0,0754 |
0,125 |
| 50 |
0,387 |
0,641 |
300 |
0,0601 |
0,100 |
| 70 |
0,268 |
0,443 |
400 |
0,0470 |
0,0778 |
| 95 |
0,193 |
0,320 |
500 |
0,0366 |
0,0605 |
| 120 |
0,153 |
0,253 |
630 |
0,0238 |
0,0469 |
| 150 |
0,124 |
0,206 |
|
|
|
2. Test napięcia jednofazowego AC 50 Hz lub test napięcia stałego:
| Napięcie znamionowe |
3.6 |
6 |
8.7 |
12 |
18 |
21 |
26 |
| Jednofazowe napięcie probiercze AC 50 Hz |
12,5 |
21 |
30,5 |
42 |
63 |
73,5 |
91 |
3. Test częściowego naładowania:
Napięcie testowe wynosi 1,73U0, ładunek częściowy nie powinien być większy niż 10 szt.
