Warunki instalacji
Kabel ten można zainstalować w kanale, korytku lub w bezpośrednim pochówku. Zaleca się przestrzeganie instrukcji instalacji wskazanych w Lokalnym Kodeksie Elektrycznym lub innym równoważnym dokumencie, tak aby na bezpieczeństwo osób i integralność produktu nie wpływały negatywne wpływy instalacji.
1. Produkty są głównie zgodne ze standardem iec 60502, mogą być również wytwarzane zgodnie z wymaganiami OEM i innymi standardami, takimi jak standard bs, standard din, standard ASTM itp.
Klasa napięcia wynosi do 35 kv, pole przekroju może wynosić do 630 mm2 (przewód miedziany lub aluminiowy). Długotrwała temperatura pracy przewodu wynosi 90 stopni. W przypadku zwarcia najwyższa temperatura przewodu nie powinna przekraczać 250 stopni.
Nakładać na wały, wodę i glebę, zdolne do wytrzymania większego nadciśnienia.

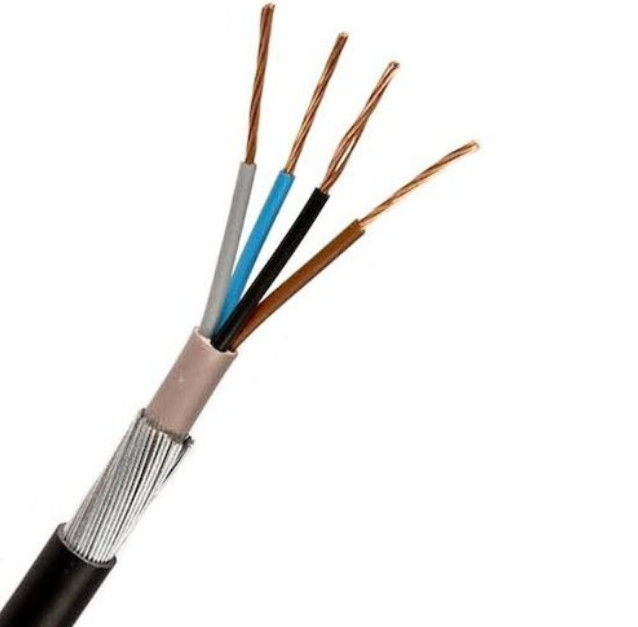

Konduktor
Zwykłe, odprężone przewody elektrolityczne z miedzi lub aluminium, pełne, okrągłe lub sektorowe, zgodne z odpowiednimi wymaganiami normy IEC 60228.
Izolacja
Materiał termoutwardzalny na bazie PVC lub materiał termoutwardzalny XLPE, zgodny z
obowiązujące wymagania normy IEC 60502-1.
montaż
Przewody izolowane są układane, w razie potrzeby wypełniane niehigroskopijnym materiałem i pokryte wytłaczaną grubą warstwą termoplastyczną
cechy
► Wysoka wytrzymałość dielektryczna
► Doskonała odporność na odkształcenia w wysokiej temperaturze i ciśnieniu
► Wysoka odporność na starzenie, ścieranie, wilgoć, chemikalia, kwasy i oleje
► Standard: IEC60502-1, BS5467, BS6346, VDE 0276-603, IEC60502-2, BS 6622
Napięcie znamionowe dla kabla zasilającego XLPE średniego napięcia | Nr x Nominalny przekrój przewodu nr x mm2 | |
1 rdzeń | 3 rdzenie | |
3,6 / 6 (7,2) kV 3,6 / 6,6 (7,2) kV, 6/10 (12) kV 8,7 / 10 (12) kV, 8,7 / 15 (17,5) kV 12/20 (24) kV 18/30 (36) kV 21/35 (40,5) kV 26/35 (40,5) kV | 1x 25 mm2 | 3x 25 mm2 |
1x35 mm2 | 3x 35 mm2 | |
1x50 mm2 | 3x 50 mm2 | |
1x70 mm2 | 3x 70 mm2 | |
1x95 mm2 | 3x 95 mm2 | |
1x120 mm2 | 3x 120 mm2 | |
1x150 mm2 | 3x 150 mm2 | |
1x185 mm2 | 3x 185 mm2 | |
1x240 mm2 | 3x 240 mm2 | |
1x300 mm2 | 3x 300 mm2 | |
1x400 mm2 | 3x 400 mm2 | |
1x500 mm2 | 3x 500 mm2 | |
1x630 mm2 |
