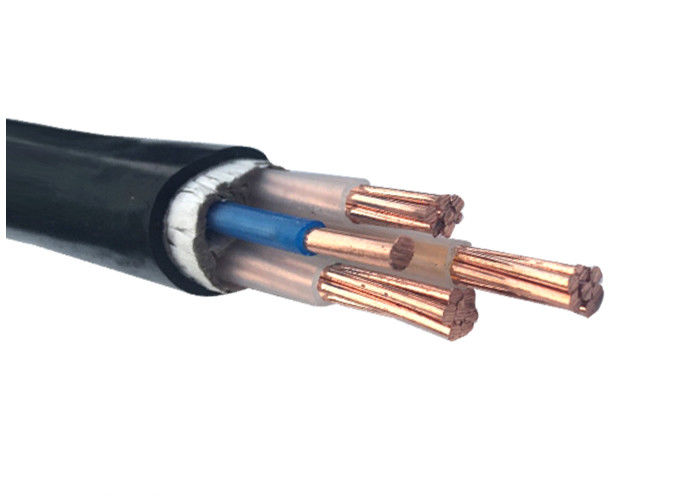

N2XH IEC60332-3 XLPE Bezhalogenowy kabel zasilający o niskiej emisji dymu, 4x10MM2 Konkurencyjna cena
Aplikacje
Do układania wewnątrz i na zewnątrz. Wytrzymuje pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne. Niedopuszczalne jest układanie kabla jednożyłowego w kanałach magnetycznych.
Budowa
Przewodnik: Przewodnik miedziany zgodnie z IEC 60228
≤6mm2 ciało stałe (klasa 1)
> 6mm2 linka (klasa 2)
Opcjonalny przewód kształtowy ≥ 50 mm2
Izolacja: PVC (polichlorek winylu) o temperaturze znamionowej 75 ℃
Pochwa: bezhalogenowa o niskiej zawartości dymu, czarna lub czerwona lub możliwość dostosowania
Ognioodporny: dostępny jako personalizacja
Standardy:
Przewodnik: Kompaktowy przewód miedziany, kl. 2 zgodnie z IEC 60228
Taśma mikowa
Podsadzkarz
Osłona: LSOH, kolor czarny lub inny, zgodnie z IEC60332,60502-1
Dane techniczne
| Nom. Przekrój przewodu |
Grubość izolacji |
Osłona |
Około. |
Około |
Maks. Rezystancja DC przewodu (20°C) |
Napięcie testowe |
Aktualna ocena |
| mm2 |
mm |
Grubość |
OD |
Waga |
Ω/km |
AC |
| |
|
mm |
mm |
kg/km |
|
kV/5 min |
W powietrzu(A) |
W glebie(A) |
| 4×1,5 |
0,7 |
1.8 |
14.4 |
241 |
12.1 |
3.5 |
20 |
27 |
| 4×2,5 |
0,7 |
1.8 |
15.4 |
295 |
7.41 |
3.5 |
26 |
35 |
| 4×4 |
0,7 |
1.8 |
16,5 |
369 |
4,61 |
3.5 |
34 |
45 |
| 4×6 |
0,7 |
1.8 |
17.8 |
463 |
3.08 |
3.5 |
43 |
57 |
| 4×10 |
0,7 |
1.8 |
20.9 |
667 |
1,83 |
3.5 |
60 |
77 |
| 4×16 |
0,7 |
1.8 |
23.4 |
930 |
1,15 |
3.5 |
83 |
105 |
| 4×25 |
0,9 |
1.8 |
27.1 |
1351 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
0,9 |
1.8 |
29,5 |
1772 |
0,524 |
3.5 |
125 |
155 |
| 4×50 |
1 |
1.9 |
38,4 |
2380 |
0,387 |
3.5 |
160 |
185 |
| 4x70 |
1.1 |
2 |
43.2 |
3302 |
0,268 |
3.5 |
200 |
225 |
| 4x95 |
1.1 |
2.2 |
47,3 |
4330 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2.3 |
52,5 |
5374 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
1.4 |
2.5 |
58.3 |
6655 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
1.6 |
2.7 |
64,7 |
8246 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2.9 |
73.1 |
10569 |
0,0754 |
3.5 |
440 |
450 |
Certyfikaty
ISO,CE, KEMA,IEC, CCC, P3C i inne na życzenie
Pakowanie i wysyłka
Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw w zależności od zamówienia. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ jakiekolwiek opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zatyczkami uszczelniającymi, które chronią końcówki kabli przed wilgocią. Wymagane oznakowanie należy wydrukować przy użyciu materiału odpornego na warunki atmosferyczne na zewnątrz bębna, zgodnie z wymaganiami klienta.
