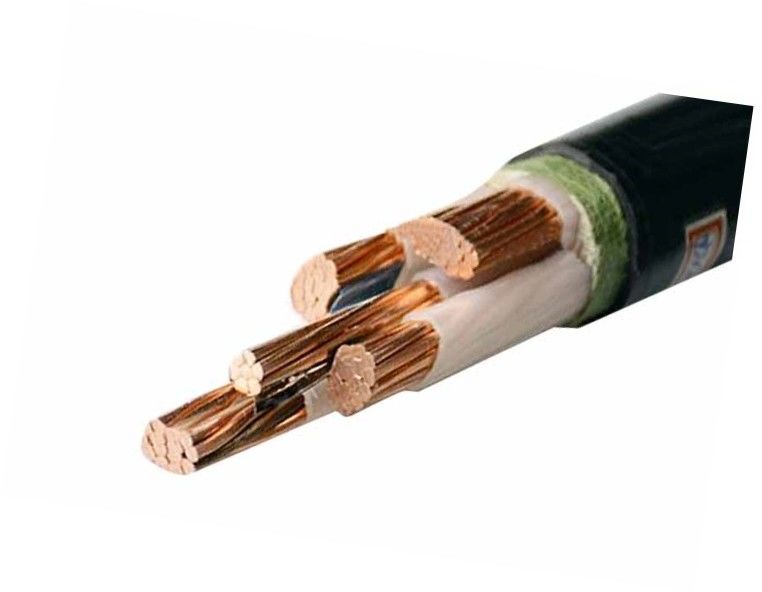

N2XH IEC60332-3 Wielojadrowy kabel zasilania o niskim poziomie halogenu
Wnioski
Do układania w pomieszczeniach i na zewnątrz. W stanie wytrzymać pewną trakcję podczas montażu, ale nie zewnętrzne siły mechaniczne. Nie jest dozwolone układanie kabli jednokomórkowych w kanałach magnetycznych.
Budowa
Przewodnik: Przewodnik miedziany zgodnie z IEC 60228
≤ 6 mm2 masy stałej (klasa 1)
> 6 mm2 strumieniowe (klasa 2)
≥ 50 mm2 Opcjonalnie przewodnik w kształcie
Izolacja: PVC (polychlorek winylu) o temperaturze 75°C
Obudowa: niskodymienna, bez halogenów, czarna lub czerwona lub na zamówienie
Odporność na ogień: Można ją dostosować
Standardy:
Przewodnik: kompaktowy przewodnik miedziany z wiązkami, Cl.2 zgodnie z IEC 60228
Taśma mica
Wypełniacz
Wymagania w zakresie bezpieczeństwa:
Dane techniczne
| Nazwa przekroju poprzecznego przewodnika |
Grubość izolacji |
Włócznia |
Przybliż. |
Przybliżenie |
Maksymalna odporność prądu stałego przewodnika (20°C) |
Napięcie badawcze |
Obecny rating |
| mm2 |
mm |
Gęstość |
Przesada. |
Waga |
Ω/km |
A.C. |
| |
|
mm |
mm |
kg/km |
|
kV/5min |
W powietrzu ((A) |
W glebie ((A) |
| Cztery razy jeden.5 |
0.7 |
1.8 |
14.4 |
241 |
12.1 |
3.5 |
20 |
27 |
| Cztery razy dwa.5 |
0.7 |
1.8 |
15.4 |
295 |
7.41 |
3.5 |
26 |
35 |
| 4x4 |
0.7 |
1.8 |
16.5 |
369 |
4.61 |
3.5 |
34 |
45 |
| 4x6 |
0.7 |
1.8 |
17.8 |
463 |
3.08 |
3.5 |
43 |
57 |
| 4x10 |
0.7 |
1.8 |
20.9 |
667 |
1.83 |
3.5 |
60 |
77 |
| 4x16 |
0.7 |
1.8 |
23.4 |
930 |
1.15 |
3.5 |
83 |
105 |
| 4x25 |
0.9 |
1.8 |
27.1 |
1351 |
0.727 |
3.5 |
105 |
125 |
| 4x35 |
0.9 |
1.8 |
29.5 |
1772 |
0.524 |
3.5 |
125 |
155 |
| 4x50 |
1 |
1.9 |
38.4 |
2380 |
0.387 |
3.5 |
160 |
185 |
| 4x70 |
1.1 |
2 |
43.2 |
3302 |
0.268 |
3.5 |
200 |
225 |
| 4x95 |
1.1 |
2.2 |
47.3 |
4330 |
0.193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2.3 |
52.5 |
5374 |
0.153 |
3.5 |
285 |
310 |
| 4x150 |
1.4 |
2.5 |
58.3 |
6655 |
0.124 |
3.5 |
325 |
345 |
| 4x185 |
1.6 |
2.7 |
64.7 |
8246 |
0.0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2.9 |
73.1 |
10569 |
0.0754 |
3.5 |
440 |
450 |
Świadectwa
ISO, CE, KEMA, IEC, CCC, P3C i wiele innych na żądanie
Opakowanie i wysyłka
Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
