Standard:
IEC 60502,60331 IEC 6022 7 , IEC 60331, IEC 601034, IEC60754 GB / T 12706 -91 GB306.1-2001, GB / T18380.3-2001
CE, CCC, KEMA

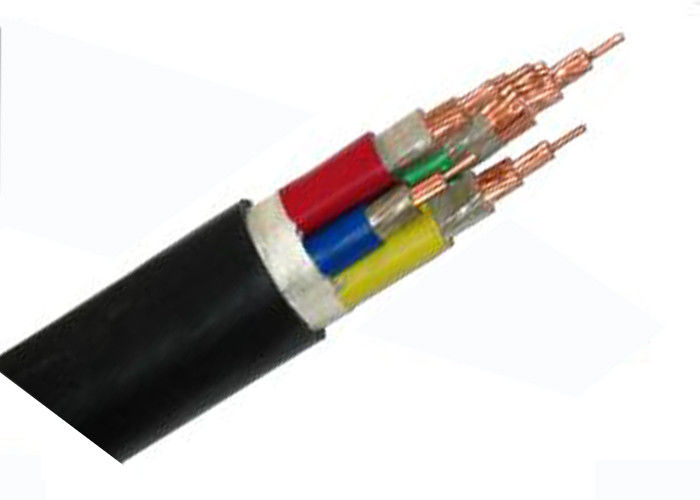

Konstrukcje
Przewód: C miedziany przewód miedziany, zgodny z IEC 60228 klasa 2
Izolacja: XLPE / A
Wewnętrzne pokrycie: LSOH
Pochwa: LSOH , czarny
Aplikacje
Stosowany w wysokich budynkach, szpitalach, teatrach, elektrowniach, tunelach metra lub przemyśle petrochemicznym lub w innych specjalnych miejscach wymaganych dla niskiego zadymienia, braku czystego halogenów i bezpiecznego kabla.
Standardy
Międzynarodowe: IEC 60502, IEC 6022 7 IEC 60331, IEC 601034
Chiny: GB / T 12706 -91 GB306.1-2001, GB / T18380.3-2001
Inne standardy, takie jak BS, DIN i ICEA na życzenie
Certyfikaty
CE, RoHS, CCC, KEMA i inne na życzenie
| Nie m. Przekrój przewodu | Grubość izolacji | Osłona | Około. | Około | Max. Rezystancja przewodu DC (20 ° C) | Napięcie testowe | Aktualna ocena | |
| mm2 | mm | Grubość | OD | Waga | Ω / km | AC | ||
| mm | mm | kg / km | kV / 5 min | W powietrzu (A) | W glebie (A) | |||
| 1 × 1,5 | 0,7 | 1.8 | 7,7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4 × 1,5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2,5 | 0,7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0,7 | 1.8 | 16.5 | 369 | 4,61 | 3.5 | 34 | 45 |
| 4 × 6 | 0,7 | 1.8 | 17,8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0,7 | 1.8 | 20,9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 0,7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0,9 | 1.8 | 27,1 | 1351 | 0,727 | 3.5 | 105 | 125 |
| 4 × 35 | 0,9 | 1.8 | 29,5 | 1772 | 0,524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38,4 | 2380 | 0,387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 2) | 43,2 | 3302 | 0,268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47,3 | 4330 | 0,193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52,5 | 5374 | 0,153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58,3 | 6655 | 0,124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64,7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73,1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
| 4 × 2,5 + 1 × 1,5 | 0,7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 2,5 | 0,7 | 1.8 | 17.7 | 424 | 4,61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0,7 | 1.8 | 19,1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0,7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0,7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0,7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0,9 | 1.9 | 31,4 | 1976 | 0,524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41,1 | 3719 | 0,268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46,3 | 4903 | 0,193 | 245 | 270 | |
| 4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55,8 | 7431 | 0,124 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62,1 | 9192 | 0,0991 | 375 | 390 | |
| 4 × 240 + 1 × 120 | 1.7 | 3.1 | 68,8 | 11860 | 0,0754 | 440 | 450 | |
Charakterystyka operacyjna
1, Długotrwała dopuszczalna temperatura pracy przewodu kablowego ≤70 ° C
2, najwyższa temperatura pracy kabla w przypadku zwarcia (najdłuższy czas nie przekracza 5s): ≤300 mm2 przewód kablowy ≤160 ° C, ≥300 mm2 przewód kablowy ≤ 140 ° C.
3, temperatura układania powinna przekraczać 0 ℃, dopuszczalny promień gięcia kabla: w przypadku nieuzbrojonego kabla z jednym rdzeniem powinien być nie mniejszy niż 20 razy jego średnica zewnętrzna; w przypadku nieuzbrojonego kabla wielordzeniowego powinien być nie mniejszy niż 15 razy jego średnica zewnętrzna
4, Z właściwościami zmniejszającymi palność, ZA, ZB, ZC, ZD są 4 rodzajami
5, Produkt dotyczy linii przesyłowych i dystrybucyjnych AC 50 Hz o napięciu znamionowym 0,6 / 1KV
