Rodzaj | Napięcie znamionowe (KV) | Liczba rdzeni | Krzyż nominalny | ||
Główne linie | Linie ziemi | Linie kontrolne | |||
MÓJ | 0,38 / 0,66 | 3) | 1 | - | 4–185 |
MYP | 0,66 / 1,14 | 3) | 1 | - | 10–185 |
MYP | 1,9 / 3,3 | 3) | 1 | - | 16–185 |
MYP | 3,6 / 6 | 3) | 1 | - | 16–185 |
MYP | 6/10 | 3) | 1 | - | 16–185 |
MYP | 8,7 / 10 | 3) | 1 | - | 16–185 |
MC | 0,38 / 0,66 | 3) | 1 | 3-7 | 16–185 |
MCP | 0,66 / 1,14 | 3) | 1 | 3) | 35–185 |
MCP | 1,9 / 3,3 | 3) | 1 | 3) | 35–185 |
MCPT | 0,66 / 1,14 | 3) | 1 | 3) | 16–185 |
MCPT | 1,9 / 3,3 | 3) | 1 | 3) | 16–185 |
MYPT | 1,9 / 3,3 | 3) | 3) | - | 35–185 |
MYPT | 3,6 / 6 | 3) | 3) | - | 16–185 |
MYPT | 6/10 | 3) | 3) | - | 16–185 |
MYPT | 8,7 / 10 | 3) | 3) | 3) | 25–185 |
MZ | 0,3 / 0,5 | 3) | 1 | 1 | 2,5–4 |
MYQ | 0,3 / 0,5 | 2-12 | - | - | 1,0–6 |
Wdrożony standard
1 W przypadku nierozciągniętego kabla spalania należy zastosować GB12972
2 W przypadku kabla trudnopalnego wdrożyć MT818
3 W przypadku specjalnego kabla górniczego (o większym przekroju i wyższym napięciu) zastosuj
standard korporacyjny.

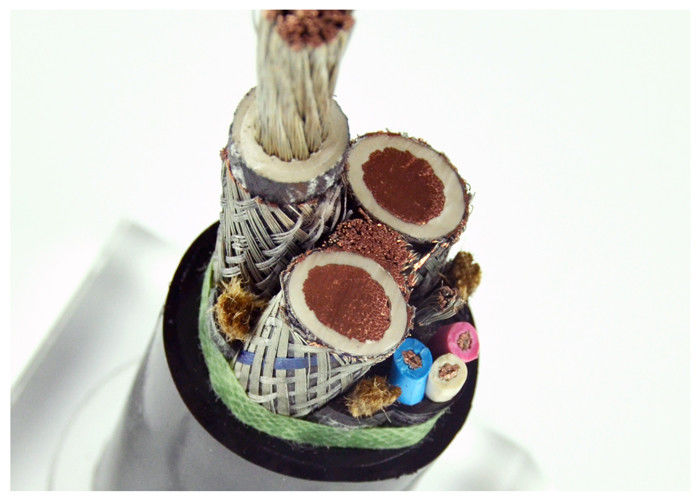

CorexSize | Grubość nominalna | Średnica całkowita (mm) MCPT-0,66 / 1,44 | ||||
Faza | Grunt | Kontrola | Izolacja | Osłona | Min | Max |
3x16 | 1x16 | 3x4 | 1.5 | 5 | 35,8 | 38,6 |
3x25 | 1x16 | 3x4 | 2) | 5 | 39,7 | 42,9 |
3x35 | 1x16 | 3x4 | 2) | 5 | 43,1 | 46,3 |
3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48,5 | 51,8 |
3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55,1 | 58,8 |
3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62,4 | 66,1 |
3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72,5 |
3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74,5 | 79,5 |
3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80,7 | 86,1 |
Rodzaj rdzenia | Rozmiar nominalny | Min. Rezystancja izolacji w 20 ℃ (MΩ.km) | |
Nie więcej niż 0,66 / 1,14 KV | 1,9 / 3,3 KV | ||
Faza Conducor lub Asystent dyrygenta | 16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Przewód sterujący | 4.6.10 | 100 | 100 |
