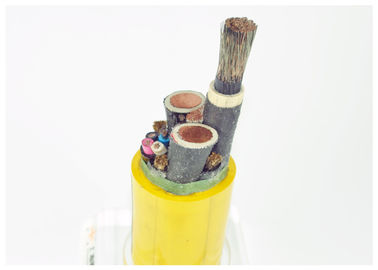

Budowa:
Dyrygent: elastyczny miedziany przewodnik klasy 5
Insualtion: gumowa osłona
Ekran: drut miedziany lub inne
Osłona: Osłona gumowa
Dostawca w Chinach 0,38 / 0,66 gumowa osłona kopalniana moc elastyczny miedziany kabel podziemny do kabla górniczego
Krótkie wprowadzenie
1 Napięcie znamionowe kabli dzieli się na 6 klas, czyli 0,3 / 0,5 kV, 0,38 / .066 kV, 1,9 / 3,3 kV, 3,6 / 6 kV, 6/10 kV.
2 Dopuszczalne są długotrwałe temperatury pracy przewodu kablowego. Dla kabla U (M) CPT-0,66 / 1,14, U (M) CPJB-0,66 / 1,14, U (M) CPJR-0,66 / 1,14 i 1,9 / 3,3kV, 3,6 / 6kV, 6 / 10kV, temperatura wynosi 90 ℃; z drugiej strony jest to 65 ℃.
3 Minimalny promień gięcia: w przypadku kabla o U (M) CPJB-0,66 / 1,14, U (M) CPJR-0,66 / 1,14, jest to 15 razy średnica kabla; dla pozostałych jest to 6 razy średnica kabla.
4 Przewód uziemiający powinien być dobrze połączony z ziemią.
5 Kabel powinien być chroniony przed promieniowaniem słonecznym przez długi czas.
Wdrożony standard
1 W przypadku nierozciągniętego kabla spalania należy zastosować GB12972
2 W przypadku kabla trudnopalnego wdrożyć MT818
3 W przypadku specjalnego kabla górniczego (o większym przekroju i wyższym napięciu) należy wdrożyć standard korporacyjny.
Rodzaj i nazwa:
| Rodzaj | Opis | Podanie |
| MC-0,38 / 0,66 | Gumowy elastyczny kabel do koparki | Jako połączenie zasilania stosowane w koparce |
| lub podobny sprzęt o napięciu znamionowym 0,38 / 0,66kV | ||
| MCP-0,38 / 0,66 | Ekranowany, osłonięty gumą elastyczny kabel do koparki | Jako połączenie zasilania stosowane w koparce |
| lub podobny sprzęt o napięciu znamionowym 0,38 / 0,66kV | ||
| MCP-0,66 / 1,14 | Ekranowany, gumowy elastyczny kabel do koparki | Jako połączenie zasilania stosowane w koparce |
| lub podobny sprzęt o napięciu znamionowym 0,38 / 0,66kV | ||
| MCPJB-0,66 / 1,14 | Typ wzmocniony ekranowany, monitorujący i oplatający, | Jako połączenie zasilania stosowane w koparce |
| gumowy elastyczny kabel do koparki | lub podobny sprzęt o napięciu znamionowym 0,66 / 1,14kV, | |
| można go przeciągnąć bezpośrednio | ||
| MCPJR-0,66 / 1,14 | Typ wzmocniony ekranowany, monitorujący i oplatający, | Jako połączenie zasilania stosowane w koparce |
| gumowy elastyczny kabel do koparki | lub podobny sprzęt o napięciu znamionowym 0,66 / 1,14kV, | |
| musi być stosowany w panelu łańcucha ochronnego | ||
| MCPT-0,66 / 1,14 | Gumowy kabel metalowy ekranowany do koparki | Jako połączenie zasilania stosowane w koparce |
| lub podobny sprzęt o napięciu znamionowym 0,66 / 1,14kV | ||
| MCP-1.9 / 3.3 | Gumowy elastyczny ekranowany kabel do koparki | Jako połączenie zasilania stosowane w koparce |
| lub podobny sprzęt o napięciu znamionowym 1,9 / 3,3 kV | ||
| MCPT-1.9 / 3.3 | Gumowy kabel metalowy ekranowany do koparki | Jako połączenie zasilania stosowane w koparce |
| lub podobny sprzęt o napięciu znamionowym 1,9 / 3,3 kV | ||
| MCPTJ-1.9 / 3.3 | Ekranowany metalicznie, typ monitorowania, gumowy elastyczny kabel do | Jako połączenie zasilania stosowane w koparce |
| koparka | lub podobny sprzęt o napięciu znamionowym 1,9 / 3,3 kV | |
| MY-0,38 / 0,66 | Ruchomy elastyczny przewód gumowy do wydobycia | Jako połączenie mocy stosowane w górnictwie |
| maszyna o napięciu znamionowym 1,9 / 3,3 kV | ||
| MYP-0,38 / 0,66 | Elastyczny kabel z ruchomym ekranem gumowy do wydobycia | Jako połączenie mocy stosowane w górnictwie |
| maszyna o napięciu znamionowym 0,38 / 0,66kV | ||
| MYP-0,66 / 1,14 | Elastyczny kabel z ruchomym ekranem gumowy do wydobycia | Jako połączenie mocy stosowane w górnictwie |
| maszyna o napięciu znamionowym 0,66 / 1,14kV | ||
| MYPJ-3.6 / 6 | Monitorowanie ruchomego ekranu gumowego elastycznego kabla dla górnictwa | Jako połączenie mocy stosowane w górnictwie t |
| ransformer i podobne urządzenia o napięciu znamionowym 3,6 / 6kV | ||
| MYPTJ-3.6 / 6 | Ruchomy metalowy ekran monitorowany | Jako połączenie mocy stosowane w górnictwie |
| gumowy elastyczny kabel | transformator i podobne urządzenia o napięciu znamionowym 3,6 / 6kV | |
| MYP-3.6 / 6 | Elastyczny kabel z ruchomym ekranem gumowy do wydobycia | Sprzęt górniczy o napięciu znamionowym 3,6 / 6kV |
| min. temperatura otoczenia wynosi -20 ℃ | ||
| MYPT-3.6 / 6 | Ruchomy elastyczny gumowy kabel z metalową osłoną do wydobywania | Sprzęt górniczy o napięciu znamionowym 3,6 / 6kV |
| min. temperatura otoczenia wynosi -20 ℃ | ||
| MYPD-3.6 / 6 | Elastyczny kabel z ruchomym ekranem gumowy do wydobycia | Sprzęt górniczy o napięciu znamionowym 3,6 / 6kV |
| min. temperatura otoczenia wynosi -40 ℃ | ||
| MYPTD-3.6 / 6 | Ruchomy elastyczny gumowy kabel z metalową osłoną do wydobywania | Sprzęt górniczy o napięciu znamionowym 3,6 / 6kV |
| min. temperatura otoczenia wynosi -40 ℃ | ||
| MZ-0,3 / 0,5 | Kabel wiertniczy do wydobycia | Jako połączenie zasilania wiertarki z mocą znamionową |
| napięcie 0,3 / 0,5 kV | ||
| MZP-0,3 / 0,5 | Kabel wiertniczy ekranowany do wydobycia | Jako połączenie zasilania wiertarki z mocą znamionową |
| napięcie 0,3 / 0,5 kV | ||
| MYQ-0,3 / 0,5 | Ruchomy elastyczny gumowy lekki kabel do wydobycia | Oświetlenie w kopalni, jako połączenie zasilania |
| sygnałów blokady i sygnałów sterujących | ||
| używane w maszynie i sprzęcie transportowym |
Charakterystyka
1. Znamionowe napięcie częstotliwości i napięcia U0 / U: 450/750 V, 300/500 V i 200/200 V.
2. Maksymalna dopuszczalna temperatura pracy przewodu wynosi 60 ° C.
3. Dopuszczalna najniższa temperatura pracy wynosi -35 ° C.
4. Kable można stosować w miejscach zanieczyszczonych olejem mineralnym i olejem opałowym.
| CorexSize | Grubość nominalna | Średnica całkowita (mm) 0,66 / 114 | |||
| Faza | Grunt | Izolacja | Osłona | MYP | |
| 3X4 | 1X4 | 1.6 | 4 | 26,5 | |
| 3X6 | 1X6 | 1.6 | 4 | 29 | |
| 3X10 | 1X10 | 1.8 | 4.5 | 32,5 | |
| 3x16 | 1X10 | 1.8 | 4.5 | 35,5 | |
| 3x25 | 1x16 | 2) | 5 | 41 | |
| 3x35 | 1x16 | 2) | 5 | 44,5 | |
| 3x50 | 1x16 | 2.2 | 5.5 | 51 | |
| 3x70 | 1x25 | 2.2 | 5.5 | 56 | |
| 3x95 | 1x25 | 2.4 | 6 | 63 | |
| 3x120 | 1x35 | 2.4 | 6 | 67 | |
| 3x150 | 1x50 | 2.6 | 6 | 74 | |
| 3x185 | 1x50 | 2.8 | 6 | 78 | |
| Rodzaj rdzenia | Rozmiar nominalny | Min. Rezystancja izolacji w 20 ℃ (MΩ.km) | |
| Nie więcej niż 0,66 / 1,14 KV | 1,9 / 3,3 KV | ||
| Faza Conducor lub Asystent dyrygenta | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Przewód sterujący | 4.6.10 | 100 | 100 |
