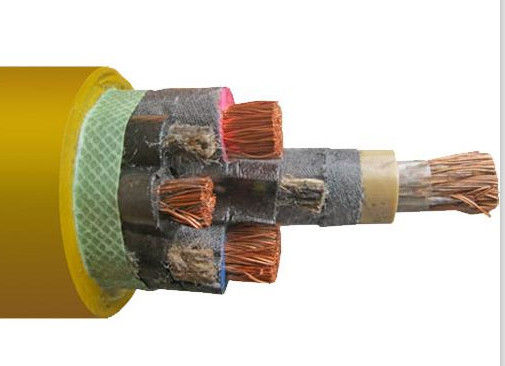

Wielożyłowy gumowy kabel elastyczny 3,6 / 6 KV z monitorowanym oplotem miedzianym

Wielożyłowy kabel zasilający w oplocie miedzianym 3,6 / 6 KV z monitorowaniem elastycznych rdzeni


Aplikacja do

Elastyczny gumowy miedziany kabel kontrolny 3,6 / 6kv monitorujący krajarkę / kopalnię / sprzęt mobilny
Kabel służy do przewodzenia transformatora mocy, aparatury elektrycznej i różnego rodzaju mobilnych urządzeń elektrycznych o napięciu znamionowym prądu przemiennego wynoszącym 3,6–6 kv.
Wydajność jest nie tylko zgodna ze standardami GB1169, GB1170, JB1601 i JB1701, ale ma również cechy olejoodporności. odporność na zimno i ognioodporność

Dane techniczne

Rodzaj	Napięcie znamionowe (KV)	Liczba rdzeni			Krzyż nominalny powierzchnia przekroju (mm)
		Główne linie	Linie ziemi	Linie kontrolne
MÓJ MYP	0,38 / 0,66	3)	1	-	4–185
MYP	0,66 / 1,14	3)	1	-	10–185
MYP	1,9 / 3,3	3)	1	-	16–185
MYP	3,6 / 6	3)	1	-	16–185
MYP	6/10	3)	1	-	16–185
MYP	8,7 / 10	3)	1	-	16–185
MC MCP	0,38 / 0,66	3)	1	3-7	16–185
MCP	0,66 / 1,14	3)	1	3)	35–185
MCP	1,9 / 3,3	3)	1	3)	35–185
MCPT MCPTJ	0,66 / 1,14	3)	1	3)	16–185
MCPT MCPTJ	1,9 / 3,3	3)	1	3)	16–185
MYPT MYPTJ	1,9 / 3,3	3)	3)	-	35–185
MYPT MYPTJ	3,6 / 6	3)	3)	-	16–185
MYPT MYPTJ	6/10	3)	3)	-	16–185
MYPT MYPTJ	8,7 / 10	3)	3)	3)	25–185
MZ MZP	0,3 / 0,5	3)	1	1	2,5–4
MYQ	0,3 / 0,5	2-12	-	-	1,0–6

Specyfikacja gumowego kabla spawalniczego
1. Kabel ma wysoką elastyczność.
2. Osłoną jest mieszanka kauczuku naturalnego lub mieszanka kauczuku chloroprence.
3. Osłona z gumy chloroprenowej jest odporna na ciepło i olej oraz trudnopalna.
4. Dopuszczalna temperatura pracy ciągłej 65 ° C
5. Promień gięcia Miniun: 6 razy większa niż średnica zewnętrzna
6. długi czas ekspozycji na słońce niedozwolony

Rodzaj rdzenia	Rozmiar nominalny	Min. Rezystancja izolacji w 20 ℃ (MΩ.km)
		Nie więcej niż 0,66 / 1,14 KV	1,9 / 3,3 KV
Faza Conducor lub Asystent dyrygenta	16	350	1150
	25	300	980
	35	260	850
	50	230	740
	70	210	630
	95	200	550
	120	200	510
	150	180	450
	185	160	400
Przewód sterujący	4.6.10	100	100
