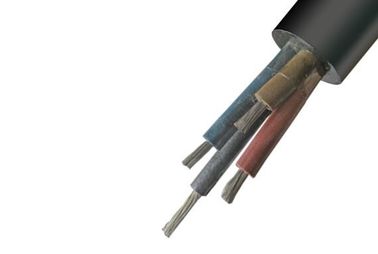

Budowa:
Dyrygent: elastyczny miedziany przewodnik klasy 5
Insualtion: gumowa osłona
Ekran: Screent z drutu miedzianego / Ekran z drutu miedzianego cynowanego
Pochwa: guma o niskim poziomie dymu i niskiej zawartości halogenów
Zaleta gumy o niskim poziomie dymu i niskiej zawartości halogenu
Gdy dojdzie do pożaru, może zmniejszyć toksyczne gazy, chronić życie ludzi
Krótkie wprowadzenie
1 Napięcie znamionowe kabli dzieli się na 6 klas, czyli 0,3 / 0,5 kV, 0,38 / .066 kV, 1,9 / 3,3 kV, 3,6 / 6 kV, 6/10 kV.
2 Dopuszczalne są długotrwałe temperatury pracy przewodu kablowego. Dla kabla U (M) CPT-0,66 / 1,14, U (M) CPJB-0,66 / 1,14, U (M) CPJR-0,66 / 1,14 i 1,9 / 3,3kV, 3,6 / 6kV, 6 / 10kV, temperatura wynosi 90 ℃; z drugiej strony jest to 65 ℃.
3 Minimalny promień gięcia: w przypadku kabla o U (M) CPJB-0,66 / 1,14, U (M) CPJR-0,66 / 1,14, jest to 15 razy średnica kabla; dla pozostałych jest to 6 razy średnica kabla.
4 Przewód uziemiający powinien być dobrze połączony z ziemią.
5 Kabel nie powinien wystawać na działanie promieni słonecznych przez długi czas.
Wdrożony standard
1 W przypadku nierozciągniętego kabla spalania należy zastosować GB12972
2 W przypadku kabla trudnopalnego wdrożyć MT818
3 W przypadku specjalnego kabla górniczego (o większym przekroju i wyższym napięciu) należy wdrożyć standard korporacyjny.
Rodzaj i nazwa:
Rodzaj | Opis | Podanie |
MC-0,38 / 0,66 | Gumowy elastyczny kabel do koparki | Jako połączenie zasilania stosowane w koparce |
lub podobny sprzęt o napięciu znamionowym 0,38 / 0,66kV | ||
MCP-0,38 / 0,66 | Ekranowany, osłonięty gumą elastyczny kabel do koparki | Jako połączenie zasilania stosowane w koparce |
lub podobny sprzęt o napięciu znamionowym 0,38 / 0,66kV | ||
MCP-0,66 / 1,14 | Ekranowany, gumowy elastyczny kabel do koparki | Jako połączenie zasilania stosowane w koparce |
lub podobny sprzęt o napięciu znamionowym 0,38 / 0,66kV | ||
MCPJB-0,66 / 1,14 | Typ wzmocniony ekranowany, monitorujący i oplatający, | Jako połączenie zasilania stosowane w koparce |
gumowy elastyczny kabel do koparki | lub podobny sprzęt o napięciu znamionowym 0,66 / 1,14kV, | |
można go przeciągnąć bezpośrednio | ||
MCPJR-0,66 / 1,14 | Typ wzmocniony ekranowany, monitorujący i oplatający, | Jako połączenie zasilania stosowane w koparce |
gumowy elastyczny kabel do koparki | lub podobny sprzęt o napięciu znamionowym 0,66 / 1,14kV, | |
musi być stosowany w panelu łańcucha ochronnego | ||
MCPT-0,66 / 1,14 | Gumowy kabel metalowy ekranowany do koparki | Jako połączenie zasilania stosowane w koparce |
lub podobny sprzęt o napięciu znamionowym 0,66 / 1,14kV | ||
MCP-1.9 / 3.3 | Gumowy elastyczny ekranowany kabel do koparki | Jako połączenie zasilania stosowane w koparce |
lub podobny sprzęt o napięciu znamionowym 1,9 / 3,3 kV | ||
MCPT-1.9 / 3.3 | Gumowy kabel metalowy ekranowany do koparki | Jako połączenie zasilania stosowane w koparce |
lub podobny sprzęt o napięciu znamionowym 1,9 / 3,3 kV | ||
MCPTJ-1.9 / 3.3 | Ekranowany metalicznie, typ monitorowania, gumowy elastyczny kabel do | Jako połączenie zasilania stosowane w koparce |
koparka | lub podobny sprzęt o napięciu znamionowym 1,9 / 3,3 kV | |
MY-0,38 / 0,66 | Ruchomy elastyczny przewód gumowy do wydobycia | Jako połączenie mocy stosowane w górnictwie |
maszyna o napięciu znamionowym 1,9 / 3,3 kV | ||
MYP-0,38 / 0,66 | Elastyczny kabel z ruchomym ekranem gumowy do wydobycia | Jako połączenie mocy stosowane w górnictwie |
maszyna o napięciu znamionowym 0,38 / 0,66kV | ||
MYP-0,66 / 1,14 | Elastyczny kabel z ruchomym ekranem gumowy do wydobycia | Jako połączenie mocy stosowane w górnictwie |
maszyna o napięciu znamionowym 0,66 / 1,14kV | ||
MYPJ-3.6 / 6 | Monitorowanie ruchomego ekranu gumowego elastycznego kabla dla górnictwa | Jako połączenie mocy stosowane w górnictwie t |
ransformer i podobne urządzenia o napięciu znamionowym 3,6 / 6kV | ||
MYPTJ-3.6 / 6 | Ruchomy metalowy ekran monitorowany | Jako połączenie mocy stosowane w górnictwie |
gumowy elastyczny kabel | transformator i podobne urządzenia o napięciu znamionowym 3,6 / 6kV | |
MYP-3.6 / 6 | Elastyczny kabel z ruchomym ekranem gumowy do wydobycia | Sprzęt górniczy o napięciu znamionowym 3,6 / 6kV |
min. temperatura otoczenia wynosi -20 ℃ | ||
MYPT-3.6 / 6 | Ruchomy elastyczny gumowy kabel z metalową osłoną do wydobywania | Sprzęt górniczy o napięciu znamionowym 3,6 / 6kV |
min. temperatura otoczenia wynosi -20 ℃ | ||
MYPD-3.6 / 6 | Elastyczny kabel z ruchomym ekranem gumowy do wydobycia | Sprzęt górniczy o napięciu znamionowym 3,6 / 6kV |
min. temperatura otoczenia wynosi -40 ℃ | ||
MYPTD-3.6 / 6 | Ruchomy elastyczny gumowy kabel z metalową osłoną do wydobywania | Sprzęt górniczy o napięciu znamionowym 3,6 / 6kV |
min. temperatura otoczenia wynosi -40 ℃ | ||
MZ-0,3 / 0,5 | Kabel wiertniczy do wydobycia | Jako połączenie zasilania wiertarki z mocą znamionową |
napięcie 0,3 / 0,5 kV | ||
MZP-0,3 / 0,5 | Kabel wiertniczy ekranowany do wydobycia | Jako połączenie zasilania wiertarki z mocą znamionową |
napięcie 0,3 / 0,5 kV | ||
MYQ-0,3 / 0,5 | Ruchomy elastyczny gumowy lekki kabel do wydobycia | Oświetlenie w kopalni, jako połączenie zasilania |
sygnałów blokady i sygnałów sterujących | ||
używane w maszynie i sprzęcie transportowym |
CorexSize | Grubość izolacji | Średnica całkowita (mm) MCDP-0,66 / 1,44 | ||||
Faza | Grunt | Kontrola | Faza | Grubość | Min | Max |
3x25 | 1x6 | 3x4 | 2) | 6 | 41 | 47 |
3x35 | 1x6 | 3x4 | 2) | 6 | 44 | 51 |
3x50 | 1x10 | 3x6 | 2.2 | 7 | 51,5 | 59 |
3x70 | 1x16 | 3x6 | 2.2 | 7 | 56 | 63,5 |
3x95 | 1x25 | 3x10 | 2.4 | 7 | 62 | 70,5 |
3x120 | 1x25 | 3x10 | 2.6 | 7 | 66,5 | 75,5 |
3x150 | 1x35 | 3x10 | 2.6 | 7 | 71,5 | 80,5 |
3x185 | 1x35 | 3x10 | 2.8 | 7 | 77 | 85,5 |
Rodzaj rdzenia | Rozmiar nominalny | Min. Rezystancja izolacji w 20 ℃ (MΩ.km) | |
Nie więcej niż 0,66 / 1,14 KV | 1,9 / 3,3 KV | ||
Faza Conducor lub Asystent dyrygenta | 16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Przewód sterujący | 4.6.10 | 100 | 100 |
