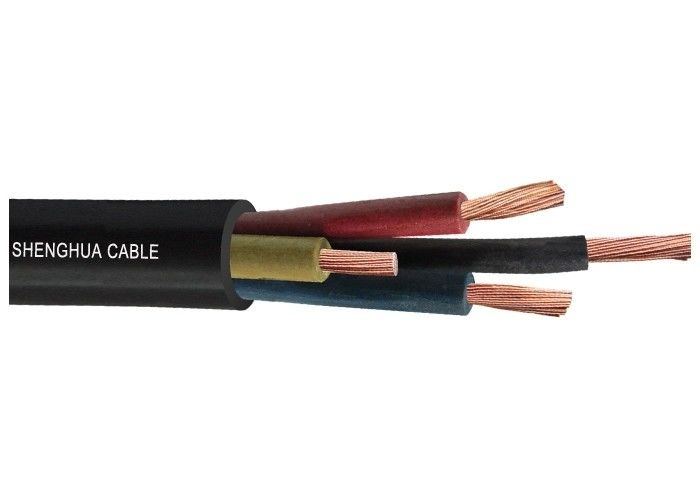

EPR Insulated CPE Sheathed Cable Rubber Electrical Cable 0.5mm2 - 300mm2

Elastyczny przewód miedziany H07RN-F Kabel w izolacji CPE z izolacją EPR

Budowa:

Przewodnik: Elastyczny przewodnik miedziany klasy 5

Izolacja: gumowa osłona

Pochwa: gumowa osłona

Dane techniczne

1 Norma IEC, RN, DIN, BS, GB
2 Certyfikaty ISO, CCC, KEMA, CE, TUV
3 Odpowiedź w ciągu 12 godzin
4 bezpłatne próbki
5 Sprzedaż bezpośrednia w fabryce

Aplikacja

Do stosowania przy średnich obciążeniach mechanicznych w pomieszczeniach suchych, mokrych i wilgotnych, a także na wolnym powietrzu. Również do montażu na stałe na tynku lub maszynach. Kabel jest odporny na oleje, promieniowanie UV i ozon.

Dane techniczne

Kabel w osłonie gumowej H07 RN-F zgodny z DIN VDE 0282 część 4, HD 22.4 S4, BS 7919 zgodny z IEC 60245-4.

Zakres temperatur

-30℃ do +60℃

Dopuszczalnytemperatura roboczaprzy przewodzie +60 ℃

Napięcie nominalneU0/U 450/750 V w przypadku instalacji zabezpieczonej i stałej U0/U 600/1000 V

Maks. dopuszczalne napięcie pracy w układzie trójfazowym i jednofazowym prądu przemiennego U0/U 476/825V

Układ prądu stałego U0/U 619/1238 V

Napięcie testowe2500 V

Stałe obciążenie rozciągające

maks. 15 N/mm2

Minimalny promień gięcia

Do instalacji stacjonarnej 4X ø kabla

Do prowadzenia po rolce 7,5X ø kabla

Podczas nawijania na bębny 5-7X ø kabla

Struktura kabla

Żyła miedziana, linka, goła, zgodna z DIN VDE 0295 klasa 5, BS 6360 klasa 5, IEC 60228 klasa 5 i HD 383.

Izolacja rdzenia gumowego EI4 zgodnie z DIN VDE 0282 część 1

Grubość izolacji zgodnie z DIN VDE 0282 część 4

Oznaczenie żyły zgodnie z DIN VDE 0293-308

Kolory rdzenia

-do 5 żył jednokolorowych

-6 i więcej rdzeni, czarne z numeracją

-3 i więcej, z zielono-żółtym rdzeniem uziemiającym

-2 żyły bez zielono-żółtego rdzenia uziemiającego

Żyły skręcone warstwowo z optymalną długością skrętu

Płaszcz zewnętrzny z czarnej gumy, mieszanka gumy ti DIN VDE 0282 część 1

Grubość osłony zgodnie z DIN VDE 0282 część 4

Właściwości

Odporny na

Pogoda

Test

Test zgodnie z VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (odpowiednik DIN VDE 0472 część 804 metoda testowa B)

Izolacja odporna na ozon zgodnie z DIN VDE 0472 część 805, metoda badania A lub część 805 A1, metoda badania C

Odporny na olej

Test zgodnie z EN 60811-2-1
