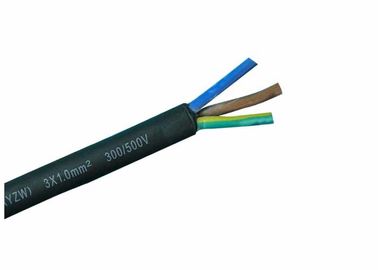

Elastyczny przewód miedziany z izolacją gumową i kablem płaszczowym YZW 300/500 V Kabel z gumową osłoną 1,5 mm - 400 mm
Aplikacja
Ten produkt jest odpowiedni do urządzeń gospodarstwa domowego, narzędzi o napędzie elektrycznym i różnych przenośnych urządzeń elektrycznych o napięciu znamionowym 450/750 V lub niższym.
Charakter operacji
1) 60245IEC53(YZ),60245IEC57(YZW), napięcie znamionowe modelu Uo/U wynosi 300/500 V, 60245IEC66(YCW), napięcie znamionowe YC Uo/U wynosi 450/750 V.
2) Długi czas pozwala na temperaturę roboczą rdzenia drutu nie większą niż 65 ℃.
3) Kabel modelu W jest trwały i nadaje się do dotykania tłustych zabrudzeń.
4) Kabel modelu ZR ma właściwość ognioodporności.
Nazwa modelu i zastosowanie
| Nr modelu |
Nazwa produktu |
Aplikacje |
| YQ, YQW |
Lekki, elastyczny kabel z gumową osłoną |
Stosowany do lekkiego, przenośnego sprzętu elektrycznego i narzędzi |
| YZ, YZW |
Elastyczny kabel w gumowej osłonie modelu środkowego |
Używany do różnych przenośnych urządzeń elektrycznych i narzędzi |
| YC. YCW |
Ciężki, elastyczny kabel w gumowej osłonie |
Używany do różnych przenośnych urządzeń elektrycznych, które mogą wytrzymać duży efekt siły mechanicznej |
Certyfikat
CE, RoHS, CCC, KEMA i inne na życzenie
Kolor izolacji
Jednordzeniowy: czarny,
2-rdzeniowy: brązowy i czarny,
3-rdzeniowy: brązowy, niebieski i zielony/żółty
4-rdzeniowy: brązowy, niebieski, czarny i zielony/żółty
5-rdzeniowy: brązowy, niebieski, czarny, szary i zielony/żółty
Kolor powłoki
Czarny
Charakterystyka
1. Napięcie znamionowe o częstotliwości sieciowej U0/U: 450/750 V, 300/500 V i 200/200 V.
2. Maksymalna dopuszczalna temperatura pracy przewodu wynosi 60°C.
3. Dopuszczalna najniższa temperatura pracy to -35°C.
4. Kable można stosować w miejscach zanieczyszczonych olejem mineralnym i olejem opałowym.
Rozmiar, waga i data technologiczna
Model świetlny 300/300 V YQ/YQW
Przekrojowy
Powierzchnia mm2 |
Liczba średnica rdzenia |
Całkowita średnica |
Maksymalna rezystancja DC
w temperaturze 20 ℃
MΩ/km |
Waga ok
(kg/km) |
| min |
maks |
| 2x0,3 |
16/0,15 |
4.3 |
5.8 |
69.2 |
71.2 |
30 |
31,5 |
| 2x0,5 |
28/0,15 |
4.8 |
6.4 |
39 |
40.1 |
43 |
45,5 |
| 3x0,3 |
16/0,15 |
4.6 |
6.1 |
69.2 |
71.2 |
36 |
38,5 |
| 3x0,5 |
28/0,15 |
5.1 |
6.7 |
39 |
40.1 |
74 |
77
|
Model średni 300/500 V YZ/YZW
Przekrojowy
Powierzchnia mm2 |
Liczba średnica rdzenia |
Całkowita średnica |
Maksymalna rezystancja DC
w temperaturze 20 ℃
MΩ/km |
Waga ok
(kg/km) |
| min |
maks |
Miedź |
Miedź cynowana |
YZ |
YZW |
| 2x0,75 |
24/0,2 |
5.7 |
7.4 |
26 |
26,7 |
81,7 |
89,6 |
| 2x1 |
32/0,2 |
6.1 |
8 |
19,7 |
20 |
123 |
138 |
| 2x1,5 |
16/0,25 |
7.6 |
9,8 |
13.3 |
13,7 |
185 |
196 |
| 2x2,5 |
28/0,25 |
9 |
11.6 |
7,98 |
8.21 |
234 |
252 |
| 2x4 |
56/0,3 |
10.6 |
13,7 |
4,95 |
5.09 |
255 |
276 |
| 2x6 |
84/0,3 |
11.8 |
15.1 |
3.3 |
3,39 |
356 |
371 |
| 3x0,75 |
24/0,2 |
6.2 |
8.1 |
26 |
26,7 |
97,4 |
105 |
| 3x1 |
32/0,2 |
6,5 |
8,5 |
19,7 |
20 |
112 |
126 |
| 3x1,5 |
16/0,25 |
8 |
10.4 |
13.3 |
13,7 |
156 |
174 |
| 3x2,5 |
28/0,25 |
9.6 |
12.4 |
7,98 |
8.21 |
204 |
2019 |
| 3x4 |
56/0,3 |
11.3 |
14,5 |
4,95 |
5.09 |
285 |
302 |
| 3x6 |
84/0,3 |
12.6 |
16.1 |
3.3 |
3,39 |
398 |
423 |
| 4x0,75 |
24/0,2 |
6.8 |
8.8 |
26 |
26,7 |
117 |
125 |
| 4x1 |
32/0,2 |
7.1 |
9.3 |
19,7 |
20 |
134 |
148 |
| 4x1,5 |
16/0,25 |
9 |
11.6 |
13.3 |
13,7 |
186 |
206 |
| 4x2,5 |
28/0,25 |
10.7 |
13.8 |
7,98 |
8.21 |
255 |
270 |
| 4x4 |
56/0,3 |
12.7 |
13.8 |
4,95 |
5.09 |
356 |
374 |
| 4x6 |
84/0,3 |
14 |
17.9 |
3.3 |
3,39 |
465 |
482
|
