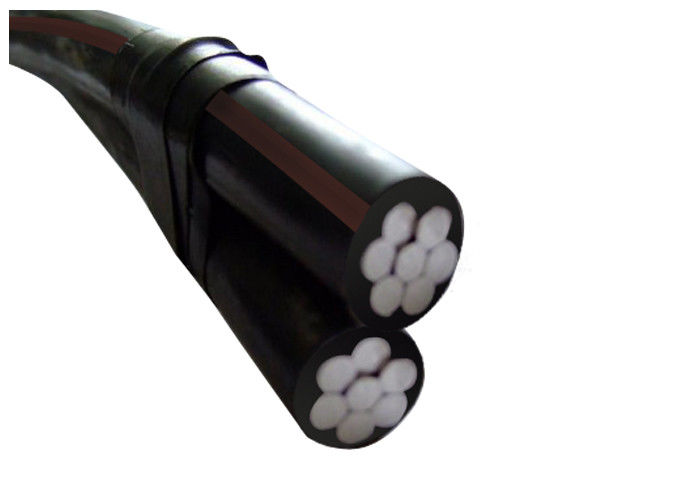

Dwużyłowy zewnętrzny kabel antenowy, kabel izolacyjny XLPE / PVC
  • Dwużyłowy zewnętrzny kabel antenowy, kabel izolacyjny XLPE / PVC
  • Dwużyłowy zewnętrzny kabel antenowy, kabel izolacyjny XLPE / PVC
  • Dwużyłowy zewnętrzny kabel antenowy, kabel izolacyjny XLPE / PVC
  • Dwużyłowy zewnętrzny kabel antenowy, kabel izolacyjny XLPE / PVC
Dwużyłowy zewnętrzny kabel antenowy, kabel izolacyjny XLPE / PVC

Dwużyłowy zewnętrzny kabel antenowy, kabel izolacyjny XLPE / PVC

Miejsce pochodzenia CHINY
Nazwa handlowa HOLD-ONE
Orzecznictwo ASTM B-231,B232,B399, ICEA S-76-474
Szczegóły produktu
Dyrygent:
Aluminium (AAC)
Izolacja:
PVC, PE lub XLPE
Napięcie znamionowe:
0,6/1kV
Rdzenie nos:
2
Osłona:
NIE
Aplikacja:
System zasilania górnego
Podkreślić:

antenowy kabel elektryczny

,

kabel zasilania abc

Warunki płatności i wysyłki
Minimalne zamówienie
0,5 km
Cena
0.19-10.99USD/m
Szczegóły pakowania
Bęben drewniany / stalowy
Czas dostawy
15 dni więcej
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply
1000 km na miesiąc
Opis produktu

Kabel zewnętrzny z dwoma rdzeniami, kabel izolacyjny XLPE / PVC





Opis





Kable zestawowe powietrzne przeznaczone do przewodów rozdzielczych powietrznych mają izolowany neutralny przekaźnik wykonany z AAAC, nad którym zwinięty jest izolowany przewodnik fazy aluminiowej.Kable są znamionowane na 0.6/1(1.2) kV i zgodne z normą IEC60502.





Budowa



1- Kierowca:



a) Faza - Przewodnik fazowy musi być wykonany z przewodnika aluminium w stanie H68 i z węzłem okrągłym.



b) Neutralny lub przesyłający - Neutralny lub przesyłający przewodnik musi być wykonany z przewodnika ze stopu aluminium i z węzłem okrągłym.



2Izolacja:



Fazowe, neutralne przewodniki są wytłaczane polietylenem (PE) jako izolacja.









Dwużyłowy zewnętrzny kabel antenowy, kabel izolacyjny XLPE / PVC 0

1 przewodnik fazowy + 1 przewodnik przekaźnika







Wykaz szczegółów technicznych



Przewodnik fazowy
Nominalna powierzchnia przekroju poprzecznego mm2 16 16 25 35 50 70 95 120 150 185
Liczba rdzeni   1 3 3 3 3 3 3 3 3 3
Minimalna liczba przewodów   6 6 6 6 6 12 15 15 30 30
Główna grubość izolacji mm 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Średnica izolowanego rdzenia mm 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
Maksymalny opór prądu stałego w temperaturze 20°C ohm/km 1.91 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
Narysowany prąd przy cichym wietrze, otoczenie A 61 61 84 104 129 167 209 246 283 332
temperatura=30°C
Temperatura przewodnika = 75°C
Przewodnik posłańca
Nominalna powierzchnia przekroju poprzecznego mm2 25 25 25 25 35 50 70 70 95 120
Minimalna liczba przewodów   6 6 6 6 6 6 12 12 15 15
Główna grubość izolacji mm 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Średnica izolowanego rdzenia mm 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Maksymalny opór prądu stałego w temperaturze 20°C ohm/km 1.312 1.312 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
Obliczone obciążenie przełomowe kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Kabel ukończony
Przybliżona średnica całkowita mm 15.3 19.0 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
Przybliżona masa kabla kg/km 160 290 400 500 680 920 1270 1510 1870 2340
Długość opakowania m/ bęben 1000 1000 1000 1000 1000 1000 500 500 500 500














Dwużyłowy zewnętrzny kabel antenowy, kabel izolacyjny XLPE / PVC 1





















Dwużyłowy zewnętrzny kabel antenowy, kabel izolacyjny XLPE / PVC 2
