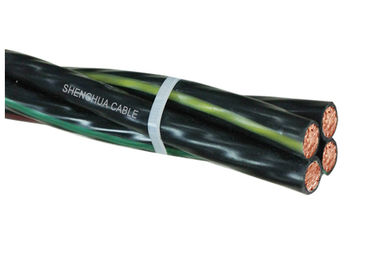

Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym
  • Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym
  • Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym
  • Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym
Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym

Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym

Miejsce pochodzenia CHINY
Nazwa handlowa HOLD-ONE
Orzecznictwo IEC 60502
Szczegóły produktu
Faza Conduxtor:
Aluminium
Neutralny przewód:
Stop aluminium
Izolacja:
XLPE
Napięcie znamionowe:
0,6/1KV
Rdzenie nos:
4
Aplikacja:
Górna linia energetyczna
Podkreślić:

antenowy kabel elektryczny

,

izolowany kabel antenowy

Warunki płatności i wysyłki
Minimalne zamówienie
0,5 km
Cena
0.10-25.99USD/m
Szczegóły pakowania
Bęben drewniany lub stalowy
Czas dostawy
10 dni lub dłużej
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply
1000 km na miesiąc
Opis produktu

Kabel izolacyjny Xlpe w zestawie z anteną, kabel zasilający z 1 przewodem komunikatora



Opis



3 przewody fazowe + 1 przewodnik komunikatora



Napowietrzne kable wiązkowe przeznaczone do napowietrznych linii dystrybucyjnych mają izolowany przekaźnik neutralny wykonany z AAAC, na którym nawinięty jest spiralnie izolowany aluminiowy przewód fazowy. Kable mają napięcie znamionowe 0,6/1(1,2) kV i są zgodne z normą IEC60502.



Budowa



  1. Dyrygent:



a) Faza — przewód fazowy powinien być wykonany z przewodu aluminiowego w stanie H68 i zagęszczonej skrętki okrągłej.



b) Przewód neutralny lub przekaźnikowy — Przewód neutralny lub przekaźnikowy powinien być wykonany ze stopu aluminium i mieć zagęszczoną linkę kołową.



2. Izolacja:



Przewody fazowe i neutralne powinny być wytłaczane z polietylenem (PE) jako izolacją.





Wykaz danych technicznych



Przewodnik fazowy
Nominalna powierzchnia przekroju mm² 16 16 25 35 50 70 95 120 150 185
Liczba rdzeni   1 3 3 3 3 3 3 3 3 3
Minimalna liczba przewodów   6 6 6 6 6 12 15 15 30 30
Nominalna grubość izolacji mm 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Średnica izolowanego rdzenia mm 6.8 6.8 8,5 9,5 11.2 13,0 15.1 16.6 18.4 20.6
Maks. Rezystancja DC przy 20℃ om/km 1,91 1,91 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Aktualna ocena przy spokojnym wietrze, w otoczeniu A 61 61 84 104 129 167 209 246 283 332
temperatura = 30 ℃
Temperatura przewodnika = 75 ℃
Konduktor posłańca
Nominalna powierzchnia przekroju mm² 25 25 25 25 35 50 70 70 95 120
Minimalna liczba przewodów   6 6 6 6 6 6 12 12 15 15
Nominalna grubość izolacji mm 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Średnica izolowanego rdzenia mm 8,5 8,5 8,5 8,5 9,5 11.2 13.1 13.1 15.1 16.6
Maks. Rezystancja DC przy 20℃ om/km 1,312 1,312 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Obliczone obciążenie niszczące kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Gotowy kabel
Około. średnica całkowita mm 15.3 19.0 23.2 25.6 30,0 34,9 40,6 44.1 49.2 54,9
Około. waga kabla kg/km 160 290 400 500 680 920 1270 1510 1870 2340
Długość pakowania m/bęben 1000 1000 1000 1000 1000 1000 500 500 500 500















Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym 0













KORZYŚĆ



Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym 1









ORZECZNICTWO



Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym 2









POKAZ FABRYCZNY



Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym 3









PROCES KONTROLI



Kabel izolacyjny Xlpe w pakiecie antenowym, kabel zasilania antenowego z 1 przewodnikiem komunikacyjnym 4





PAKOWANIE I WYSYŁKA



Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw w zależności od zamówienia. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ jakiekolwiek opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.

Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zatyczkami uszczelniającymi, które chronią końcówki kabli przed wilgocią. Wymagane oznakowanie należy wydrukować przy użyciu materiału odpornego na warunki atmosferyczne na zewnątrz bębna, zgodnie z wymaganiami klienta.
