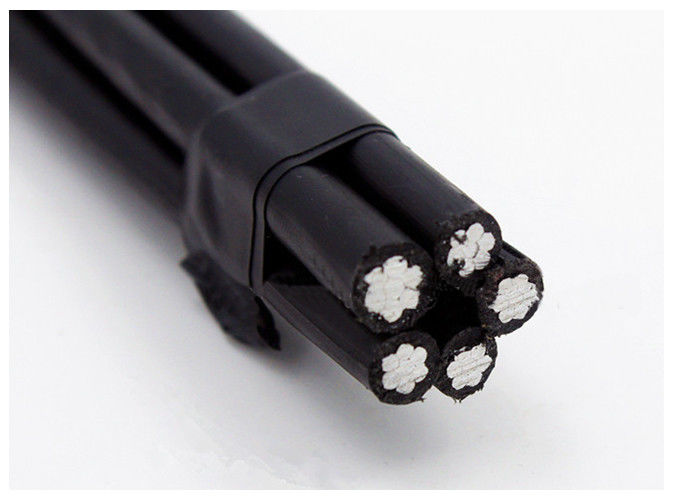

Izolacja PE Pięciordzeniowy kabel antenowy STANDARD NF C 33-209 NFA 2X

MOQ:	0,5 km
Cena £:	0.10-30.99USD/m
standard packaging:	Bęben drewniany lub stalowy
Delivery period:	10 tygodni lub więcej
payment method:	L/c, D/A, D/P, T/T, Western Union, MoneyGram
Supply Capacity:	1000 km na miesiąc

Details Information

Product Description

Detail Information

Miejsce pochodzenia

CHINY

Nazwa handlowa

HOLD-ONE

Orzecznictwo

IEC 60502

Dyrygent fazy:

Aluminiowe

Przewód neutralny:

Stop aluminium

Światła uliczne:

Aluminiowe

Izolacja:

Napięcie znamionowe:

0,6 / 1KV

aplikacji:

Napowietrzna linia energetyczna

Liczba rdzeni:

Podkreślić:

antenowy kabel elektryczny

kabel zasilania abc

Product Description

Izolacja PE Pięciordzeniowy kabel antenowy STANDARD NF C 33-209 NFA 2X

Budowa

Konduktor:

a) Faza - przewód fazowy powinien być przewodem aluminiowym w stanie H68 i zwartym drutem okrągłym.

b) Przewód neutralny lub przekaźnik - Przewód neutralny lub przekaźnik powinien być ze stopu aluminium i zagęszczonego okrągłego splotu c) Oświetlenie uliczne - Przewody oświetlenia ulicznego powinny być ze stopu aluminium w stanie H68 i ze zwartego przewodu splatanego ..

Izolacja:

Fazy neutralne należy wytłaczać z izolacją z polietylenu (PE).

Harmonogram szczegółowych danych technicznych

Przewód fazowy
Nominalny obszar przekroju	mm²	25	35	50	70	95	120	150	185
Liczba rdzeni		3)	3)	3)	3)	3)	3)	3)	3)
Minimalna liczba drutów		6	6	6	12	15	15	30	30
Nominalna grubość izolacji	mm	1.2	1.2	1.4	1.4	1.6	1.6	1.8	2.0
Średnica izolowanego rdzenia	mm	8.5	9.5	11.2	13,0	15.1	16.6	18.4	20,6
Max. Odporność na prąd stały w 20 ℃	om / km	1.20	0,868	0,641	0,433	0,320	0,253	0,206	0,164
Obecna ocena przy spokojnym wietrze, w otoczeniu	ZA	84	104	129	167	209	246	283	332
temperatura = 30 ℃	ZA	84	104	129	167	209	246	283	332
Temperatura przewodu = 75 ℃
Przewodnik posłańca
Nominalny obszar przekroju	mm²	25	25	35	50	70	70	95	120
Minimalna liczba drutów		6	6	6	6	12	12	15	15
Nominalna grubość izolacji	mm	1.2	1.2	1.2	1.4	1.4	1.4	1.6	1.6
Średnica izolowanego rdzenia	mm	8.5	8.5	9.5	11.2	13.1	13.1	15.1	16.6
Max. Odporność na prąd stały w 20 ℃	om / km	1.312	1.312	0,943	0,693	0,469	0,469	0,349	0,273
Obliczone obciążenie niszczące	kN	6.4	6.4	8,9	12.1	18,0	18,0	24,2	30,8
Przewodnik oświetlenia ulicznego
Nominalny obszar przekroju	mm²	25	25	35	50	70	70	95	120
Minimalna liczba drutów		6	6	6	6	12	12	15	15
Nominalna grubość izolacji	mm	1.2	1.2	1.2	1.4	1.4	1.4	1.6	1.6
Średnica izolowanego rdzenia	mm	8.5	8.5	9.5	11.2	13.1	13.1	15.1	16.6
Max. Odporność na prąd stały w 20 ℃	om / km	1.312	1.312	0,943	0,693	0,469	0,469	0,349	0,273
Gotowy kabel
Około. całkowita średnica	mm	23,2	25,6	30,0	34,9	40,6	44,1	49,2	54,9
Około. waga kabla	kg / km	470	560	740	980	1330	1580	1940 r	2410
Długość opakowania	m / bęben	1000	1000	1000	1000	500	500	500	500

STANDARD NF C 33-209

NFA 2X

	Fazy						Neutralny / Messenger
		Linie dystrybucyjne				Pub. Oświetlenie	Neutralny / Messenger
		Linie dystrybucyjne				Pub. Oświetlenie
Rodzaj kabla	Liczba	Liczba	Średnia	Odporność	Przewodnictwo	Liczba	Średnia	Oceniono	Odporność
	rdzeń	drut	średnica	w 20 ℃	w 30 ℃	rdzeń	średnica	siła	w 20 ℃

mm²	mm²	PCS	mm	om / km	ZA	mm²	mm	kN	om / km
2x16	2x16	7	4.6	1,91	93	-	-	-	-
2x35	2x35	7	5.9	1.20	122	-	-	-	-

2x35	2x35	7	6.9	0,868	129	-	-	-	-
2x50	2x50	7	8.1	0,641	158	-	-	-	-

4x16	4x16	7	4.6	1,91	83	-	-	-	-
4x25	4x25	7	5.9	1.20	111	-	-	-	-

4x35	4x35	7	6.9	0,868	131	-	-	-	-
3x25 + 54,6	3x25	7	5.9	1.20	112	-	9,6	16,0	0,63
3x25 + 1x16 + 54,6	3x25	7	5.9	1.20	112	1x16	9,6	16,0	0,63
3x25 + 2x16 + 54,6	3x25	7	5.9	1.20	112	2x16	9,6	16,0	0,63
3x35 + 54,6	3x35	7	6.9	0,868	138	-	9,6	16,0	0,63
3x35 + 1x16 + 54,6	3x35	7	6.9	0,868	138	1x16	9,6	16,0	0,63
3x35 + 2x16 + 54,6	3x35	7	6.9	0,868	138	2x16	9,6	16,0	0,63
3x50 + 54,6	3x50	7	8.1	0,641	168	-	9,6	16,0	0,63

3x50 + 1x16 + 54,6	3x50	7	8.1	0,641	168	1x16	9,6	16,0	0,63
3x50 + 2x16 + 54,6	3x50	7	8.1	0,641	168	2x16	9,6	16,0	0,63

3x70 + 54,6	3x70	12	9.7	0,433	213	-	9,6	16,0	0,63
3x70 + 1x16 + 54,6	3x70	12	9.7	0,433	213	1x16	9,6	16,0	0,63
3x70 + 2x16 + 54,6	3x70	12	9.7	0,433	213	2x16	9,6	16,0	0,63
3x70 + 1x25 + 54,6	3x70	12	9.7	0,433	213	1x25	9,6	16,0	0,63
3x70 + 2x25 + 54,6	3x70	12	9.7	0,433	213	2x25	9,6	16,0	0,50
3x70 + 70	3x70	12	9.7	0,433	213	-	10.2	20,6	0,50
3x70 + 1x16 + 70	3x70	12	9.7	0,433	213	1x16	10.2	20,6	0,50
3x70 + 2x16 + 70	3x70	12	9.7	0,433	213	2x16	10.2	20,6	0,50
3x95 + 70	3x95	12	11.5	0,320	258	-	10.2	20,6	0,50
3x95 + 1x16 + 70	3x95	12	11.5	0,320	258	1x16	10.2	20,6	0,50
3x95 + 2x16 + 70	3x95	12	11.5	0,320	258	2x16	10.2	20,6	0,50
3x120 + 70	3x120	12	12,8	0,253	300	-	10.2	20,6	0,50
3x120 + 1x16 + 70	3x120	19	12,8	0,253	300	1x16	10.2	20,6	0,50
3x120 + 2x16 + 70	3x120	19	12,8	0,253	300	2x16	10.2	20,6	0,50
3x150 + 70	3x150	19	14.5	0,206	344	-	10.2	20,6	0,50
3x150 + 1x16 + 70	3x150	19	14.5	0,206	344	1x16	10.2	20,6	0,50
3x150 + 2x16 + 70	3x150	19	14.5	0,206	344	2x16	10.2	20,6	0,50
3x120 + 95	3x120	19	12,8	0,253	300	-	12,9	27,9	0,333
3x120 + 1x16 + 95	3x120	19	12,8	0,253	300	1x16	12,9	27,9	0,333
3x120 + 2x16 + 95	3x120	19	12,8	0,253	300	2x16	12,9	27,9	0,333
3x150 + 95	3x150	19	14.5	0,206	344	-	12,9	27,9	0,333
3x150 + 1x16 + 95	3x150	19	14.5	0,206	344	1x16	12,9	27,9	0,333
3x150 + 2x16 + 95	3x150	19	14.5	0,206	344	2x16	12,9	27,9	0,333

KORZYŚĆ

Aluminiowe przewody izolowane PCV Kable antenowe w pakiecie 2 rdzenie ABC-AL / PVC

ORZECZNICTWO

Aluminiowe przewody izolowane PCV Kable antenowe w pakiecie 2 rdzenie ABC-AL / PVC

POKAZ FABRYCZNY

Aluminiowe przewody izolowane PCV Kable antenowe 2 rdzenie ABC-AL / PVC

PROCES INSPEKCJI

Aluminiowe przewody izolowane PCV Kable antenowe w pakiecie 2 rdzenie ABC-AL / PVC

PAKOWANIE I WYSYŁKA

Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostaw zgodnie z zamówieniem. Dotrzymywanie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.

Kabel dostarczany jest w drewnianych szpulach, pudłach falistych i cewkach. Końce kabli są uszczelnione samoprzylepną taśmą BOPP i niehigroskopijnymi zaślepkami, aby chronić końce kabli przed wilgocią. Wymagane oznakowanie należy wydrukować na zewnętrznej stronie bębna materiałem odpornym na warunki atmosferyczne, zgodnie z wymaganiami klienta.
