3-fazowy przewód antenowy w pakiecie 5 rdzeń Doskonała odporność na korozję
  • 3-fazowy przewód antenowy w pakiecie 5 rdzeń Doskonała odporność na korozję
  • 3-fazowy przewód antenowy w pakiecie 5 rdzeń Doskonała odporność na korozję
3-fazowy przewód antenowy w pakiecie 5 rdzeń Doskonała odporność na korozję

3-fazowy przewód antenowy w pakiecie 5 rdzeń Doskonała odporność na korozję

Miejsce pochodzenia CHINY
Nazwa handlowa HOLD-ONE
Orzecznictwo IEC 60502
Szczegóły produktu
Przewodnik fazowy:
Aluminium
Neutralny przewód:
Stop aluminium
Oświetlenie uliczne:
Aluminium
Rdzenie nos:
5
Izolacja:
XLPE
Napięcie znamionowe:
0,6/1kV
Podkreślić:

antenowy kabel elektryczny

,

kabel zasilania abc

Warunki płatności i wysyłki
Minimalne zamówienie
0,5 km
Cena
0.10-25.99USD/m
Szczegóły pakowania
Bęben drewniany lub stalowy
Czas dostawy
10 dni lub więcej
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply
1000 km na miesiąc
Opis produktu

3-fazowy kabel antenowy w wiązce, 5 żył, doskonała odporność na korozję







Opis



Napowietrzne kable wiązkowe przeznaczone do napowietrznych linii dystrybucyjnych mają izolowany przekaźnik neutralny wykonany z AAAC, na którym nawinięty jest spiralnie izolowany aluminiowy przewód fazowy. Kable mają napięcie znamionowe 0,6/1(1,2) kV i są zgodne z normą IEC60502.





Budowa



  1. Dyrygent:



a) Faza — przewód fazowy powinien być wykonany z przewodu aluminiowego w stanie H68 i zagęszczonej skrętki okrągłej.



b) Neutralny lub komunikacyjny — Przewód neutralny lub komunikacyjny powinien być wykonany ze stopu aluminium i zagęszczonej skrętki okrągłej. c) Oświetlenie uliczne — Przewody oświetlenia ulicznego powinny być wykonane z aluminiowego przewodnika w stanie H68 i zagęszczonej skrętki okrągłej.



  1. Izolacja:



Przewody fazowe i neutralne powinny być wytłaczane z XLPE jako izolacją.







Wykaz danych technicznych



Przewodnik fazowy
Nominalna powierzchnia przekroju mm² 25 35 50 70 95 120 150 185
Liczba rdzeni   3 3 3 3 3 3 3 3
Minimalna liczba przewodów   6 6 6 12 15 15 30 30
Nominalna grubość izolacji mm 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Średnica izolowanego rdzenia mm 8,5 9,5 11.2 13,0 15.1 16.6 18.4 20.6
Maks. Rezystancja DC przy 20℃ om/km 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Aktualna ocena przy spokojnym wietrze, w otoczeniu A 84 104 129 167 209 246 283 332
temperatura = 30 ℃
Temperatura przewodnika = 75 ℃
Konduktor posłańca
Nominalna powierzchnia przekroju mm² 25 25 35 50 70 70 95 120
Minimalna liczba przewodów   6 6 6 6 12 12 15 15
Nominalna grubość izolacji mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Średnica izolowanego rdzenia mm 8,5 8,5 9,5 11.2 13.1 13.1 15.1 16.6
Maks. Rezystancja DC przy 20℃ om/km 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Obliczone obciążenie niszczące kN 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Konduktor oświetlenia ulicznego
Nominalna powierzchnia przekroju mm² 25 25 35 50 70 70 95 120
Minimalna liczba przewodów   6 6 6 6 12 12 15 15
Nominalna grubość izolacji mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Średnica izolowanego rdzenia mm 8,5 8,5 9,5 11.2 13.1 13.1 15.1 16.6
Maks. Rezystancja DC przy 20℃ om/km 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Gotowy kabel
Około. średnica całkowita mm 23.2 25.6 30,0 34,9 40,6 44.1 49.2 54,9
Około. waga kabla kg/km 470 560 740 980 1330 1580 1940 2410
Długość pakowania m/bęben 1000 1000 1000 1000 500 500 500 500











STANDARDOWA NF C 33-209



NFA 2X



        Fazy     Neutralny/Posłaniec
    Linie dystrybucyjne Pub. Oświetlenie

Typ kabla Liczba Liczba Średnie Opór Liczba Przewodnictwo Średnie Oceniono Opór
  rdzeń drut średnica przy 20℃ rdzeń przy 30℃ średnica Wytrzymałość przy 20℃

mm² mm² szt mm om/km mm² A mm kN om/km
2x16 2x16 7 4.6 1,91 - - - - -
2x35 2x35 7 5.9 1,20 - - - - -

2x35 2x35 7 6.9 0,868 - - - - -
2x50 2x50 7 8.1 0,641 - - - - -

4x16 4x16 7 4.6 1,91 - - - - -
4x25 4x25 7 5.9 1,20 - - - - -

4x35 4x35 7 6.9 0,868 - - - - -
3x25+54,6 3x25 7 5.9 1,20 - - 9.6 16.0 0,63
3x25+1x16+54,6 3x25 7 5.9 1,20 1x16 60 9.6 16.0 0,63
3x25+2x16+54,6 3x25 7 5.9 1,20 2x16   9.6 16.0 0,63
3x35+54,6 3x35 7 6.9 0,868 - - 9.6 16.0 0,63
3x35+1x16+54,6 3x35 7 6.9 0,868 1x16 60 9.6 16.0 0,63
3x35+2x16+54,6 3x35 7 6.9 0,868 2x16   9.6 16.0 0,63
3x50+54,6 3x50 7 8.1 0,641 - - 9.6 16.0 0,63

3x50+1x16+54,6 3x50 7 8.1 0,641 1x16 60 9.6 16.0 0,63
3x50+2x16+54,6 3x50 7 8.1 0,641 2x16   9.6 16.0 0,63

3x70+54,6 3x70 12 9.7 0,443 - - 9.6 16.0 0,63
3x70+1x16+54,6 3x70 12 9.7 0,443 1x16 60 9.6 16.0 0,63
3x70+2x16+54,6 3x70 12 9.7 0,443 2x16   9.6 16.0 0,63
3x70+1x25+54,6 3x70 12 9.7 0,443 1x25   9.6 16.0 0,63
3x70+2x25+54,6 3x70 12 9.7 0,443 2x25   9.6 16.0 0,50
3x70+70 3x70 12 9.7 0,443 - - 10.2 20.6 0,50
3x70+1x16+70 3x70 12 9.7 0,443 1x16 60 10.2 20.6 0,50
3x70+2x16+70 3x70 12 9.7 0,443 2x16   10.2 20.6 0,50
3x95+70 3x95 12 11,5 0,320 - - 10.2 20.6 0,50
3x95+1x16+70 3x95 12 11,5 0,320 1x16 60 10.2 20.6 0,50
3x95+2x16+70 3x95 12 11,5 0,320 2x16   10.2 20.6 0,50
3x120+70 3x120 12 12.8 0,253 - - 10.2 20.6 0,50
3x120+1x16+70 3x120 19 12.8 0,253 1x16   10.2 20.6 0,50
3x120+2x16+70 3x120 19 12.8 0,253 2x16 60 10.2 20.6 0,50
3x150+70 3x150 19 14,5 0,206 -   10.2 20.6 0,50
3x150+1x16+70 3x150 19 14,5 0,206 1x16 - 10.2 20.6 0,50
3x150+2x16+70 3x150 19 14,5 0,206 2x16 60 10.2 20.6 0,50
3x120+95 3x120 19 12.8 0,253 -   12.9 27,9 0,343
3x120+1x16+95 3x120 19 12.8 0,253 1x16 - 12.9 27,9 0,343
3x120+2x16+95 3x120 19 12.8 0,253 2x16 60 12.9 27,9 0,343
3x150+95 3x150 19 14,5 0,206 -   12.9 27,9 0,343
3x150+1x16+95 3x150 19 14,5 0,206 1x16 - 12.9 27,9 0,343
3x150+2x16+95 3x150 19 14,5 0,206 2x16 60 12.9 27,9 0,343







Kable antenowe w wiązce z przewodem oświetlenia ulicznego



3-fazowy przewód antenowy w pakiecie 5 rdzeń Doskonała odporność na korozję 0

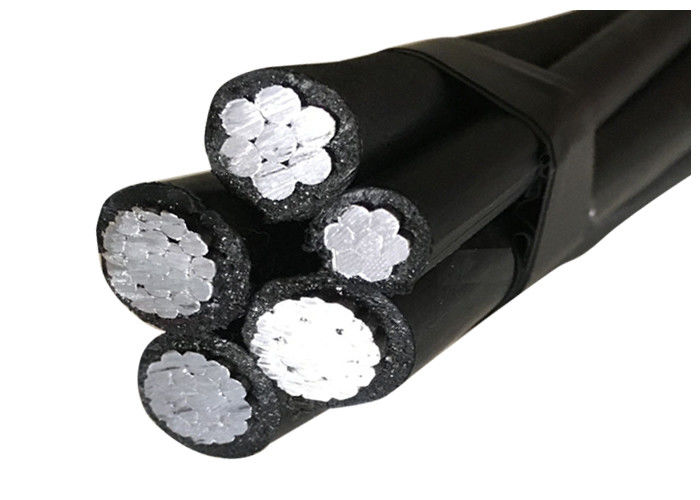

3 przewody fazowe + 1 przewodnik komunikacyjny + 1 przewodnik oświetlenia ulicznego













3-fazowy przewód antenowy w pakiecie 5 rdzeń Doskonała odporność na korozję 1
