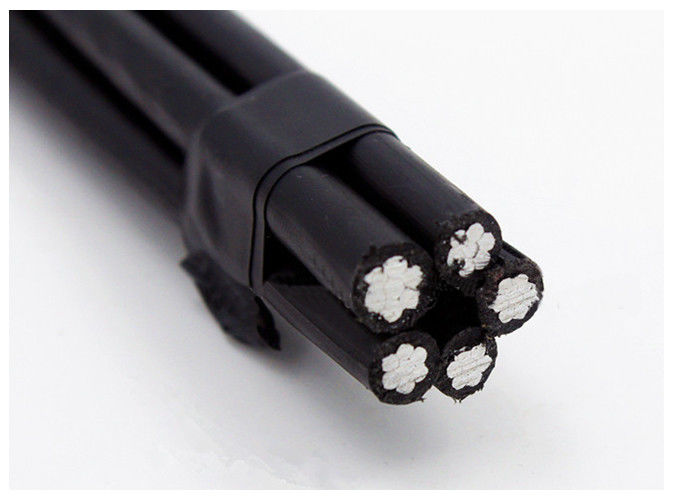

1 KV PE Insulated Aerial Bunch Cable 5 Cores With Neutral Conductor IEC 60502

1 KV Izolowany kabel antenowy PE 5 rdzeni z przewodem neutralnym IEC 60502

Produkty - Kabel antenowy w pakiecie
  • High Light

    antenowy kabel elektryczny

    ,

    kabel zasilania abc

  • Dyrygent fazy
    Aluminiowe
  • Przewód neutralny
    Stop aluminium
  • Izolacja
    PE
  • Liczba rdzeni
    5
  • Napięcie znamionowe
    0,6 / 1 KV
  • aplikacji
    Transmisja elektryki powietrznej
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    HOLD-ONE
  • Orzecznictwo
    IEC 60502
  • Minimalne zamówienie
    500m
  • Cena
    0.10-30.99USD/m
  • Szczegóły pakowania
    Bęben drewniany lub stalowy
  • Czas dostawy
    10 dni
  • Zasady płatności
    L/C, D/A, D/P, T/T
  • Możliwość Supply
    1000 km na miesiąc

1 KV Izolowany kabel antenowy PE 5 rdzeni z przewodem neutralnym IEC 60502

  • 1 KV PE Insulated Aerial Bunch Cable 5 Cores With Neutral Conductor IEC 60502
  • 1 KV PE Insulated Aerial Bunch Cable 5 Cores With Neutral Conductor IEC 60502
Uzyskaj cenę Skontaktuj się teraz
Izolacja PE Pięciordzeniowy kabel antenowy STANDARD NF C 33-209 NFA 2X

Budowa

  1. Konduktor:

a) Faza - przewód fazowy powinien być przewodem aluminiowym w stanie H68 i zwartym drutem okrągłym.

b) Przewód neutralny lub przekaźnik - Przewód neutralny lub przekaźnik powinien być ze stopu aluminium i zagęszczonego okrągłego splotu c) Oświetlenie uliczne - Przewody oświetlenia ulicznego powinny być ze stopu aluminium w stanie H68 i ze zwartego przewodu splatanego ..

  1. Izolacja:

Fazy ​​neutralne należy wytłaczać z izolacją z polietylenu (PE).

Harmonogram szczegółowych danych technicznych

Przewód fazowy
Nominalny obszar przekroju mm² 25 35 50 70 95 120 150 185
Liczba rdzeni 3) 3) 3) 3) 3) 3) 3) 3)
Minimalna liczba drutów 6 6 6 12 15 15 30 30
Nominalna grubość izolacji mm 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Średnica izolowanego rdzenia mm 8.5 9.5 11.2 13,0 15.1 16.6 18.4 20,6
Max. Odporność na prąd stały w 20 ℃ om / km 1.20 0,868 0,641 0,433 0,320 0,253 0,206 0,164
Obecna ocena przy spokojnym wietrze, w otoczeniu ZA 84 104 129 167 209 246 283 332
temperatura = 30 ℃
Temperatura przewodu = 75 ℃
Przewodnik posłańca
Nominalny obszar przekroju mm² 25 25 35 50 70 70 95 120
Minimalna liczba drutów 6 6 6 6 12 12 15 15
Nominalna grubość izolacji mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Średnica izolowanego rdzenia mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. Odporność na prąd stały w 20 ℃ om / km 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Obliczone obciążenie niszczące kN 6.4 6.4 8,9 12.1 18,0 18,0 24,2 30,8
Przewodnik oświetlenia ulicznego
Nominalny obszar przekroju mm² 25 25 35 50 70 70 95 120
Minimalna liczba drutów 6 6 6 6 12 12 15 15
Nominalna grubość izolacji mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Średnica izolowanego rdzenia mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. Odporność na prąd stały w 20 ℃ om / km 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Gotowy kabel
Około. całkowita średnica mm 23,2 25,6 30,0 34,9 40,6 44,1 49,2 54,9
Około. waga kabla kg / km 470 560 740 980 1330 1580 1940 r 2410
Długość opakowania m / bęben 1000 1000 1000 1000 500 500 500 500

STANDARD NF C 33-209

NFA 2X

Fazy Neutralny / Messenger
Linie dystrybucyjne Pub. Oświetlenie
Rodzaj kabla Liczba Liczba Średnia Odporność Przewodnictwo Liczba Średnia Oceniono Odporność
rdzeń drut średnica w 20 ℃ w 30 ℃ rdzeń średnica siła w 20 ℃
mm² mm² PCS mm om / km ZA mm² mm kN om / km
2x16 2x16 7 4.6 1,91 93 - - - -
2x35 2x35 7 5.9 1.20 122 - - - -
2x35 2x35 7 6.9 0,868 129 - - - -
2x50 2x50 7 8.1 0,641 158 - - - -
4x16 4x16 7 4.6 1,91 83 - - - -
4x25 4x25 7 5.9 1.20 111 - - - -
4x35 4x35 7 6.9 0,868 131 - - - -
3x25 + 54,6 3x25 7 5.9 1.20 112 - 9,6 16,0 0,63
3x25 + 1x16 + 54,6 3x25 7 5.9 1.20 112 1x16 9,6 16,0 0,63
3x25 + 2x16 + 54,6 3x25 7 5.9 1.20 112 2x16 9,6 16,0 0,63
3x35 + 54,6 3x35 7 6.9 0,868 138 - 9,6 16,0 0,63
3x35 + 1x16 + 54,6 3x35 7 6.9 0,868 138 1x16 9,6 16,0 0,63
3x35 + 2x16 + 54,6 3x35 7 6.9 0,868 138 2x16 9,6 16,0 0,63
3x50 + 54,6 3x50 7 8.1 0,641 168 - 9,6 16,0 0,63
3x50 + 1x16 + 54,6 3x50 7 8.1 0,641 168 1x16 9,6 16,0 0,63
3x50 + 2x16 + 54,6 3x50 7 8.1 0,641 168 2x16 9,6 16,0 0,63
3x70 + 54,6 3x70 12 9.7 0,433 213 - 9,6 16,0 0,63
3x70 + 1x16 + 54,6 3x70 12 9.7 0,433 213 1x16 9,6 16,0 0,63
3x70 + 2x16 + 54,6 3x70 12 9.7 0,433 213 2x16 9,6 16,0 0,63
3x70 + 1x25 + 54,6 3x70 12 9.7 0,433 213 1x25 9,6 16,0 0,63
3x70 + 2x25 + 54,6 3x70 12 9.7 0,433 213 2x25 9,6 16,0 0,50
3x70 + 70 3x70 12 9.7 0,433 213 - 10.2 20,6 0,50
3x70 + 1x16 + 70 3x70 12 9.7 0,433 213 1x16 10.2 20,6 0,50
3x70 + 2x16 + 70 3x70 12 9.7 0,433 213 2x16 10.2 20,6 0,50
3x95 + 70 3x95 12 11.5 0,320 258 - 10.2 20,6 0,50
3x95 + 1x16 + 70 3x95 12 11.5 0,320 258 1x16 10.2 20,6 0,50
3x95 + 2x16 + 70 3x95 12 11.5 0,320 258 2x16 10.2 20,6 0,50
3x120 + 70 3x120 12 12,8 0,253 300 - 10.2 20,6 0,50
3x120 + 1x16 + 70 3x120 19 12,8 0,253 300 1x16 10.2 20,6 0,50
3x120 + 2x16 + 70 3x120 19 12,8 0,253 300 2x16 10.2 20,6 0,50
3x150 + 70 3x150 19 14.5 0,206 344 - 10.2 20,6 0,50
3x150 + 1x16 + 70 3x150 19 14.5 0,206 344 1x16 10.2 20,6 0,50
3x150 + 2x16 + 70 3x150 19 14.5 0,206 344 2x16 10.2 20,6 0,50
3x120 + 95 3x120 19 12,8 0,253 300 - 12,9 27,9 0,333
3x120 + 1x16 + 95 3x120 19 12,8 0,253 300 1x16 12,9 27,9 0,333
3x120 + 2x16 + 95 3x120 19 12,8 0,253 300 2x16 12,9 27,9 0,333
3x150 + 95 3x150 19 14.5 0,206 344 - 12,9 27,9 0,333
3x150 + 1x16 + 95 3x150 19 14.5 0,206 344 1x16 12,9 27,9 0,333
3x150 + 2x16 + 95 3x150 19 14.5 0,206 344 2x16 12,9 27,9 0,333
