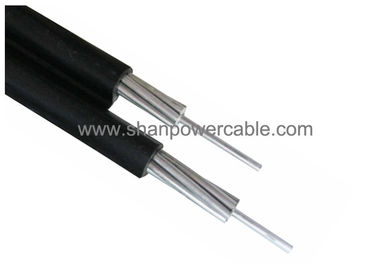

Kabel antenowy w wiązce, kabel w izolacji PE Przewody ze stopu aluminium
Opis
Napowietrzne kable wiązkowe przeznaczone do napowietrznych linii dystrybucyjnych mają izolowany przekaźnik neutralny wykonany z AAAC, na którym nawinięty jest spiralnie izolowany aluminiowy przewód fazowy. Kable mają napięcie znamionowe 0,6/1(1,2) kV i są zgodne z normą IEC60502.
Budowa
- Dyrygent:
a) Faza — przewód fazowy powinien być wykonany z przewodu aluminiowego w stanie H68 i zagęszczonej skrętki okrągłej.
b) Przewód neutralny lub przekaźnikowy — Przewód neutralny lub przekaźnikowy powinien być wykonany ze stopu aluminium i mieć zagęszczoną linkę kołową.
- Izolacja:
Przewody fazowe i neutralne powinny być wytłaczane z polietylenem (PE) jako izolacją.
Wykaz danych technicznych
| Przewodnik fazowy |
|
|
|
|
|
|
|
|
|
|
|
| Nominalna powierzchnia przekroju |
mm² |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Liczba rdzeni |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Minimalna liczba przewodów |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Nominalna grubość izolacji |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Średnica izolowanego rdzenia |
mm |
6.8 |
6.8 |
8,5 |
9,5 |
11.2 |
13,0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Maks. Rezystancja DC przy 20℃ |
om/km |
1,91 |
1,91 |
1,20 |
0,868 |
0,641 |
0,443 |
0,320 |
0,253 |
0,206 |
0,164 |
| Aktualna ocena przy spokojnym wietrze, w otoczeniu |
A |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| temperatura = 30 ℃ |
| Temperatura przewodnika = 75 ℃ |
|
|
|
|
|
|
|
|
|
|
|
| Konduktor posłańca |
|
|
|
|
|
|
|
|
|
|
|
| Nominalna powierzchnia przekroju |
mm² |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Minimalna liczba przewodów |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Nominalna grubość izolacji |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Średnica izolowanego rdzenia |
mm |
8,5 |
8,5 |
8,5 |
8,5 |
9,5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Maks. Rezystancja DC przy 20℃ |
om/km |
1,312 |
1,312 |
1,312 |
1,312 |
0,943 |
0,693 |
0,469 |
0,469 |
0,349 |
0,273 |
| Obliczone obciążenie niszczące |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Gotowy kabel |
|
|
|
|
|
|
|
|
|
|
|
| Około. średnica całkowita |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30,0 |
34,9 |
40,6 |
44.1 |
49.2 |
54,9 |
| Około. waga kabla |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Długość pakowania |
m/bęben |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. Norma ASTM, BS, NFC, IEC, DIN
2. Duża wytrzymałość na rozciąganie (AAAC), która jest lepsza niż stal;
3. Napięcie znamionowe: 0,6/1KV lub 10 kV
4. Stosowany w napowietrznych liniach elektroenergetycznych;
