| MOQ: | 500 m |
| Cena £: | 0.19-10.99USD/m |
| standard packaging: | Bęben drewniany / stalowy |
| Delivery period: | 15 dni |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 1000 km na miesiąc |

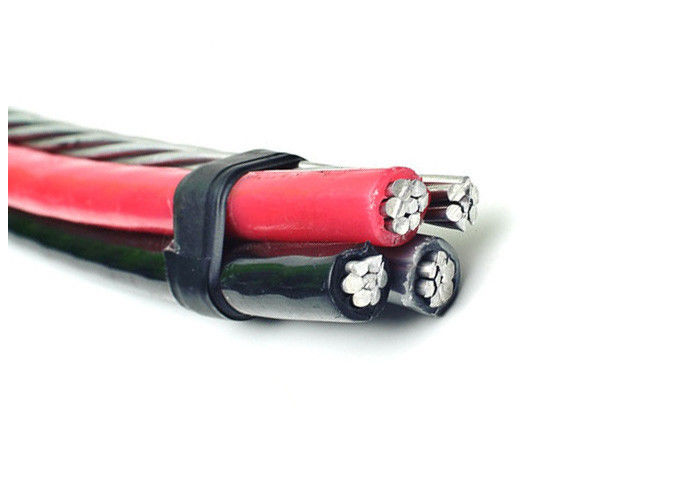

Izolowane 0,6 / 1 (1,2) kV AL / XLPE (PE)
Kable antenowe bez przewodu oświetlenia ulicznego
Opis
Kable w pakiecie antenowym przeznaczone do napowietrznych linii dystrybucyjnych mają izolowany neutralny przekaźnik wykonany z AAAC, który izolowany aluminiowy przewód fazowy jest nawinięty spiralnie na nim. Kable mają moc znamionową 0,6 / 1 (1,2) kV i są zgodne z normą IEC60502.
Budowa
a) Faza - przewód fazowy powinien być przewodem aluminiowym w stanie H68 i zwartym drutem okrągłym.
b) Przewód neutralny lub przekaźnik - Przewód neutralny lub przekaźnik powinien być ze stopu aluminium i mieć zwarty okrągły przewód.
Fazy neutralne należy wytłaczać z izolacją z polietylenu (PE).
Harmonogram szczegółowych danych technicznych
| Przewód fazowy | |||||||||||
| Nominalny obszar przekroju | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Liczba rdzeni | 1 | 3) | 3) | 3) | 3) | 3) | 3) | 3) | 3) | 3) | |
| Minimalna liczba drutów | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominalna grubość izolacji | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Średnica izolowanego rdzenia | mm | 6,8 | 6,8 | 8.5 | 9.5 | 11.2 | 13,0 | 15.1 | 16.6 | 18.4 | 20,6 |
| Max. Odporność na prąd stały w 20 ℃ | om / km | 1,91 | 1,91 | 1.20 | 0,868 | 0,641 | 0,433 | 0,320 | 0,253 | 0,206 | 0,164 |
| Obecna ocena przy spokojnym wietrze, w otoczeniu | ZA | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperatura = 30 ℃ | |||||||||||
| Temperatura przewodu = 75 ℃ | |||||||||||
| Przewodnik posłańca | |||||||||||
| Nominalny obszar przekroju | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimalna liczba drutów | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Średnica izolowanego rdzenia | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. Odporność na prąd stały w 20 ℃ | om / km | 1.312 | 1.312 | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Obliczone obciążenie niszczące | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8,9 | 12.1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Gotowy kabel | |||||||||||
| Około. całkowita średnica | mm | 15.3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Około. waga kabla | kg / km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Długość opakowania | m / bęben | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
