| MOQ: | 500m |
| Cena £: | 0.19-10.99USD/m |
| standard packaging: | Bęben drewniany / stalowy |
| Delivery period: | 15 dni |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 1000 km na miesiąc |

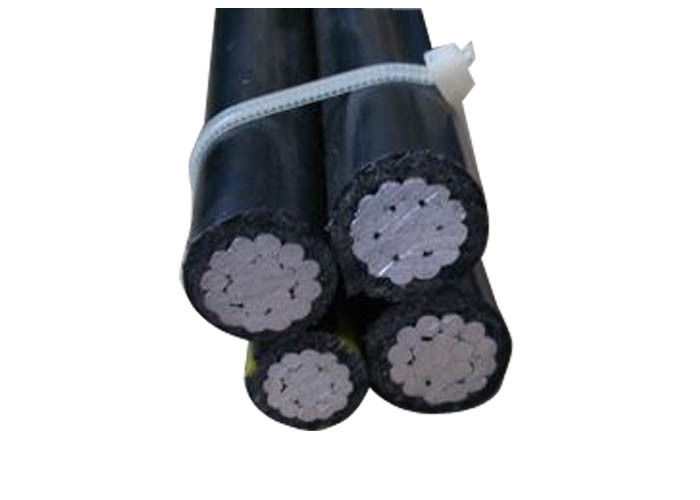

3 przewody fazowe + 1 przewodnik Messenger + 1 przewodnik oświetlenia ulicznego
Kable w pakiecie antenowym przeznaczone do napowietrznych linii dystrybucyjnych mają izolowany neutralny przekaźnik wykonany z AAAC, który izolowany aluminiowy przewód fazowy jest nawinięty spiralnie na nim. Kable mają moc znamionową 0,6 / 1 (1,2) kV i są zgodne z normą IEC60502.
Budowa
a) Faza - przewód fazowy powinien być przewodem aluminiowym w stanie H68 i zwartym drutem okrągłym.
b) Przewód neutralny lub przekaźnik - Przewód neutralny lub przekaźnik powinien być ze stopu aluminium i zagęszczonego okrągłego splotu c) Oświetlenie uliczne - Przewody oświetlenia ulicznego powinny być ze stopu aluminium w stanie H68 i ze zwartego przewodu splatanego ..
Fazy neutralne należy wytłaczać z izolacją z polietylenu (PE).
Harmonogram szczegółowych danych technicznych
| Przewód fazowy | |||||||||
| Nominalny obszar przekroju | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Liczba rdzeni | 3) | 3) | 3) | 3) | 3) | 3) | 3) | 3) | |
| Minimalna liczba drutów | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Średnica izolowanego rdzenia | mm | 8.5 | 9.5 | 11.2 | 13,0 | 15.1 | 16.6 | 18.4 | 20,6 |
| Max. Odporność na prąd stały w 20 ℃ | om / km | 1.20 | 0,868 | 0,641 | 0,433 | 0,320 | 0,253 | 0,206 | 0,164 |
| Obecna ocena przy spokojnym wietrze, w otoczeniu | ZA | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperatura = 30 ℃ | |||||||||
| Temperatura przewodu = 75 ℃ | |||||||||
| Przewodnik posłańca | |||||||||
| Nominalny obszar przekroju | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimalna liczba drutów | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Średnica izolowanego rdzenia | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. Odporność na prąd stały w 20 ℃ | om / km | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Obliczone obciążenie niszczące | kN | 6.4 | 6.4 | 8,9 | 12.1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Przewodnik oświetlenia ulicznego | |||||||||
| Nominalny obszar przekroju | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimalna liczba drutów | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Średnica izolowanego rdzenia | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. Odporność na prąd stały w 20 ℃ | om / km | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Gotowy kabel | |||||||||
| Około. całkowita średnica | mm | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Około. waga kabla | kg / km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 r | 2410 |
| Długość opakowania | m / bęben | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
