Aplikacje
Służy do zasilania 3-fazowego zasilania, zwykle z transformatora montowanego na słupie, do głowicy serwisowej użytkownika, w której wykonuje się połączenie z kablem serwisowym. Do stosowania przy napięciu 600 woltów lub mniejszym między fazami oraz w temperaturach przewodów nieprzekraczających 75 ° C dla przewodów z izolacją z polietylenu lub 90 ° C dla przewodów z izolacją z polietylenu (XLP).
Budowa
Przewodniki są koncentrycznie skręcone, sprasowane aluminium 1350-H19. Izolowane polietylenem lub polietylenem sieciowanym XLP. Neutralni posłańcy są koncentrycznie splecionym stopem 6201. Jeden przewodnik jest produkowany z wytłoczonym grzbietem do identyfikacji faz.
Standardy
Drut aluminiowy B-230, 1350-H19 do celów elektrycznych.
B-231 Przewodniki aluminiowe, koncentryczne, z linkami.
B-232 Przewodniki aluminiowe, koncentryczne, skręcone, powlekane stalą zbrojoną (ACSR).
B-399 Przewody koncentryczne, skręcone, ze stopu aluminium 6201-T81.
B498 Ocynkowany drut stalowy do przewodów aluminiowych, wzmocniony stalą (ACSR).

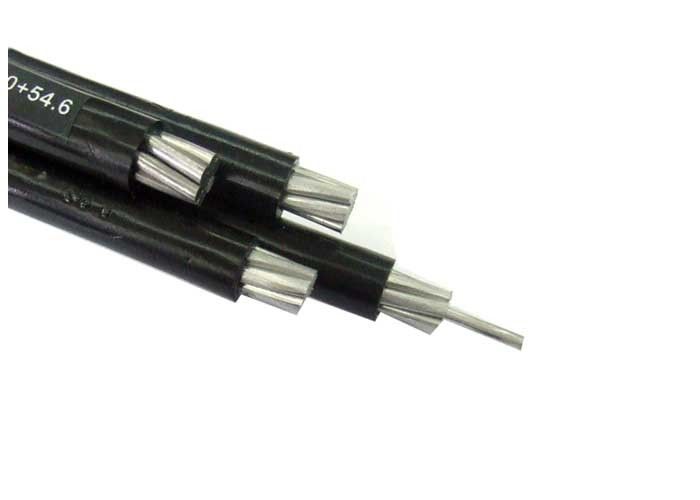

Kabel Quadruplex Service Drop spełnia lub przewyższa wszystkie obowiązujące wymagania ANSI / ICEA S-76-474.
Uwaga :
Wyznaczone rozmiary to: równoważnik średnicy ACSR 6/1 i AAC o równoważnej rezystywności zgodnie z ASTMB-399 dla 6201. Temperatura przewodnika 90 ° C dla XLR 75 ° C dla Poly; temperatura otoczenia 40 ° C; emisyjność 0,9; 2 stopy / sekunda / wiatr w słońcu. Aby określić bieżącą wartość natężenia prądu według wielkości przewodu, należy zapoznać się z najnowszym wydaniem National Electric Code
Liczba rdzeni i przekrój | Kształt przewodnika | Średnica przewodnika | Nominalna grubość izolacji | Średnica nad izolacją | Pochwa o grubości nominalnej | Średnica zewnętrzna (w przybliżeniu) | Promień gięcia (min.) | Waga (w przybliżeniu) |
(około.) | (około.) | |||||||
mm2 | mm | mm | mm | mm | mm | mm | kg / km | |
1x35 / 16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
1x50 / 16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
1x70 / 16 | RM | 9,8 | 3.4 | 17,9 | 2.5 | 27 | 405 | 1271 |
1x95 / 16 | RM | 11.3 | 3.4 | 19,4 | 2.5 | 29 | 435 | 1530 |
1x120 / 16 | RM | 12,8 | 3.4 | 20,9 | 2.5 | 30 | 450 | 1809 |
1x150 / 25 | RM | 14.2 | 3.4 | 22,3 | 2.5 | 32 | 480 | 2158 |
1x185 / 25 | RM | 15,8 | 3.4 | 23,9 | 2.5 | 33 | 495 | 2524 |
1x240 / 25 | RM | 18,3 | 3.4 | 26,4 | 2.5 | 36 | 540 | 3117 |
1x300 / 25 | RM | 20,7 | 3.4 | 28,8 | 2.5 | 38 | 570 | 3786 |
1x400 / 35 | RM | 23,3 | 3.4 | 31,4 | 2.5 | 41 | 615 | 4750 |
1x500 / 35 | RM | 26,5 | 3.4 | 34,6 | 2.5 | 44 | 660 | 5786 |
