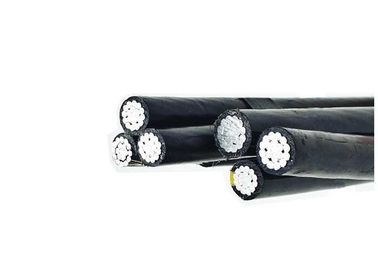

Kabel ABC; Kabel serwisowy
Podstawowa konstrukcja jest następująca:
3 rdzenie zasilające składające się ze standardowych przewodów aluminiowych, izolowane
Izolacja XLPE
+ Aluminiowy przewód oświetleniowy z jedną osłoną i izolacją XLPE (opcjonalnie)
+ Jeden przewodnik Al-stopowy przewodnik (goły lub zakryty)
Przewód przekaźnika może być również z ocynkowanego drutu stalowego.
Celem drutu posłańca jest
A) Działa jak drut nośny.
B) Działa jak przewód uziemiający lub neutralny.
Do stosowania w łóżeczkach 600 V międzyfazowych lub niższych oraz w temperaturach przewodów nieprzekraczających 75oC dla przewodów z izolacją z polietylenu lub 90oC dla przewodów z izolacją z polietylenu usieciowanego (XLPE).
Spełnia lub przekracza następujące specyfikacje:
1. Drut aluminiowy, 1350-H19 do celów elektrycznych.
2. Przewodniki aluminiowe, koncentryczne-splecione.
3. Przewód aluminiowy, koncentrycznie ułożony, wzmocniony stalową powłoką (ACSR)
4. Przewody koncentryczne o splocie koncentrycznym 6201-T81
5. Sprasowane aluminiowe żyły okrągłe ze splotem za pomocą pojedynczego drutu wejściowego.
Spełnia lub przekracza wszystkie obowiązujące wymagania ANSI / ICEA S-76-474
Inne cechy szczególne: projektowanie i produkcja zgodnie z życzeniem klientów
Pozycja | Opis | Przewód fazowy | Około. Ogólny Średnica i waga | ||
NIE. Rozciąganie i Średnica | XLPE Grubość | Średnica (mm) | Waga (kg / km) | ||
1 | 1x10mm 2 | 7 / 1,35 | 1 | 6.15 | 44 |
2) | 1x16mm 2 | 7 / 1,70 | 1.2 | 7,62 | 68 |
3) | 1x25mm 2 | 7 / 2,22 | 1.2 | 8,72 | 96 |
4 | 1x35mm 2 | 7 / 2,59 | 1.4 | 10.14 | 134 |
5 | 1x50mm 2 | 7 / 3,10 | 1.4 | 11,24 | 180 |
6 | 1x70mm 2 | 19 / 2.22 | 1.4 | 12,94 | 242 |
7 | 1x95mm 2 | 19 / 2,59 | 1.4 | 14,54 | 318 |
8 | 1x120mm 2 | 19 / 2,97 | 1.6 | 16,36 | 403 |
9 | 1x150 mm 2 | 37 / 2,33 | 1.8 | 18,38 | 504 |
10 | 1x185 mm 2 | 37 / 2,59 | 2) | 20.4 | 622 |
11 | 1x240 mm 2 | 37 / 2,97 | 2.2 | 23,22 | 802 |
12 | 1x300mm 2 | 37 / 3,36 | 2.4 | 25,64 | 996 |
