Kabel jako kabel antenowy nowego typu służy do przesyłania napowietrznej energii elektrycznej, szeroko stosowany w przebudowie zelektryfikowanej siatki drucianej w obszarach miejskich i leśnych. Poprawia bezpieczeństwo i niezawodność zelektryfikowanej siatki drucianej.
Specyfikacja :
Aluminiowe druty koncentryczne jako przewodnik fazowy; AAAC (wszystkie przewodniki ze stopu aluminium) lub ACSR (aluminiowe przewody ze wzmocnieniem stalowym) jako rdzeń komunikacyjny (neutralny); Przewód fazowy jest izolowany przez XLPE lub HDPE lub PVC.
Standardy :
IEC60502, NF C33-209, GB 12527-90
Napięcie znamionowe: 0,6 / 1kV
Względne normy produkcyjne: IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204.
Możemy również produkować kabel ABC zgodnie ze specjalnymi wymaganiami klienta.

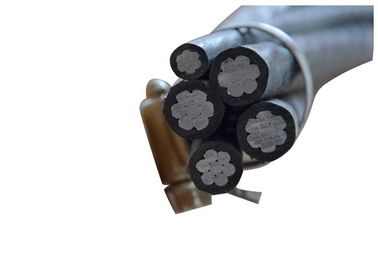

Podstawowa konstrukcja jest następująca:
3 rdzenie składające się ze standardowych przewodów aluminiowych, izolowane izolacją XLPE
+ Aluminiowy przewód oświetleniowy z jedną osłoną z izolacją XLPE (opcjonalnie)
+ Jeden posłanie Przewodnik ze stopu aluminium (goły lub zakryty)
Przewód przekaźnika może być również z ocynkowanego drutu stalowego.
Celem drutu posłańca jest
A) Działa jak drut nośny.
B) Działa jak przewód uziemiający lub neutralny.
Do stosowania w łóżeczkach 600 V międzyfazowych lub niższych oraz w temperaturach przewodów nieprzekraczających 75 ° C dla przewodów z izolacją z polietylenu lub 90 ° C dla przewodów z izolacją z polietylenu usieciowanego (XLPE).
Spełnia lub przekracza następujące specyfikacje:
1. Drut aluminiowy, 1350-H19 do celów elektrycznych.
2. Przewodniki aluminiowe, koncentryczne-splecione.
3. Przewód aluminiowy, koncentrycznie ułożony, wzmocniony stalową powłoką (ACSR).
4. Przewody koncentryczne o splocie koncentrycznym 6201-T81.
5. Sprasowane okrągłe aluminiowe żyły przewodowe z pojedynczym drutem wejściowym.
Spełnia lub przekracza wszystkie obowiązujące wymagania ANSI / ICEA S-76-474
Dane techniczne
Napięcie znamionowe | kV | 0,6 / 1 |
Napięcie testowe | Veff kV | 4 |
Temperatura układania | ° C | min. -20 |
Temperatura robocza | ° C | -30 ~ +80 |
Temperatura przewodu | ° C | max. +80 |
Temperatura zwarcia | ° C / s | max. +130 / 5 |
Promień gięcia (min.) | 18 × ø kabla |
