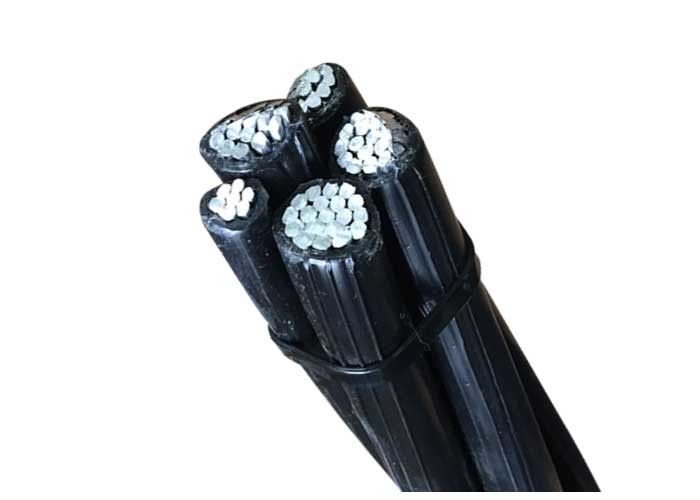

Powiązane kable antenowe (także paczki antenowe lub po prostu ABC ) są napowietrznymi liniami energetycznymi wykorzystującymi kilka izolowanych przewodników fazowych ściśle połączonych ze sobą, zwykle z czystym przewodem neutralnym. Kontrastuje to z tradycyjną praktyką stosowania nieizolowanych przewodów oddzielonych szczelinami powietrznymi. Ta odmiana napowietrznych linii elektroenergetycznych wykorzystuje te same zasady co wiązki przewodów , z tą różnicą, że są one bliżej punktu dotknięcia, ale każdy przewód jest otoczony warstwą izolacyjną (z wyjątkiem linii neutralnej).
Projekt.
1 przewodnik aluminiowy o zwiększonym obciążeniu zrywającym, splatany z okrągłą żyłą (RM)
2 Izolacja żyły (XPLE czarna, odporna na promieniowanie UV, nie jest trudnopalna); 2 do 4 rdzeni o równym przekroju są splecione razem w układzie lewostronnym, dodatkowo 1 lub 2 rdzenie o zmniejszonym przekroju mogą być splecione razem
Podanie
Może być stosowany do stałej instalacji jako napowietrzne linie energetyczne do 1.000 V włącznie
Nie nadaje się do bezpośredniego pochówku.
Ten kabel napowietrzny zapewnia wzmocnioną izolację wg. IEC 61140 i dlatego spełniają klasę II wg. IEC 61140 Nie jest trudnopalny. Ale może tak być, jeśli zażądamy zmiany na kabel trudnopalny
Specyfikacja
(1). BS Standardowy kabel ABC
(2). CCC, ISO9001, ISO14001, najlepsza kontrola jakości.
(3). Ponad 20 lat Profesjonalne doświadczenie, najlepsza obsługa.
(4). Jesteśmy producentem fabrycznym, najlepszymi możliwościami produkcyjnymi, najlepszą ceną.
(5). 100% kontrola jakości przed wysyłką.
Wprowadzenie
Kabel ABC to napowietrzne linie energetyczne z kilkoma izolowanymi przewodnikami fazowymi ściśle ze sobą połączonymi,
zwykle z czystym przewodem neutralnym. Mogą poprawić bezpieczeństwo i niezawodność zelektryfikowanej siatki drucianej.
Standard
1. Drut aluminiowy B-230, 1350-H19 do celów elektrycznych.
2. Przewodniki aluminiowe B-231, koncentryczne, z linkami.
3. Przewodniki aluminiowe B-232, koncentrycznie ułożone, wzmocnione stalową powłoką (ACSR).
4. B-399 Concentric-Lay_Stranded 6201-T81 Przewody ze stopu aluminium.
5. B498 Ocynkowany drut stalowy do przewodów aluminiowych, wzmocniony stalą (ACSR).
Aplikacje:
DO dostarczenia 120-woltowej usługi lotniczej do tymczasowej służby na budowach, oświetlenia zewnętrznego lub ulicznego.
Do serwisowania przy napięciu 600 woltów lub niższym przy temperaturze przewodu wynoszącej maksymalnie 75.
Harmonogram szczegółowych danych technicznych
Przewód fazowy | |||||||||
Nominalny obszar przekroju | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
Liczba rdzeni | 3) | 3) | 3) | 3) | 3) | 3) | 3) | 3) | |
Minimalna liczba drutów | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
Średnica izolowanego rdzenia | mm | 8.5 | 9.5 | 11.2 | 13,0 | 15.1 | 16.6 | 18.4 | 20,6 |
Max. Odporność na prąd stały w 20 ℃ | om / km | 1.20 | 0,868 | 0,641 | 0,433 | 0,320 | 0,253 | 0,206 | 0,164 |
Obecna ocena przy spokojnym wietrze, w otoczeniu | ZA | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
temperatura = 30 ℃ | |||||||||
Temperatura przewodu = 75 ℃ | |||||||||
Dyrygent Messenger | |||||||||
Nominalny obszar przekroju | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Minimalna liczba drutów | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
Średnica izolowanego rdzenia | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
Max. Odporność na prąd stały w 20 ℃ | om / km | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
Obliczone obciążenie niszczące | kN | 6.4 | 6.4 | 8,9 | 12.1 | 18,0 | 18,0 | 24,2 | 30,8 |
Przewodnik oświetlenia ulicznego | |||||||||
Nominalny obszar przekroju | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Minimalna liczba drutów | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
Średnica izolowanego rdzenia | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
Max. Odporność na prąd stały w 20 ℃ | om / km | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
Gotowy kabel | |||||||||
Około. całkowita średnica | mm | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
Około. waga kabla | kg / km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 r | 2410 |
Długość opakowania | m / bęben | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
