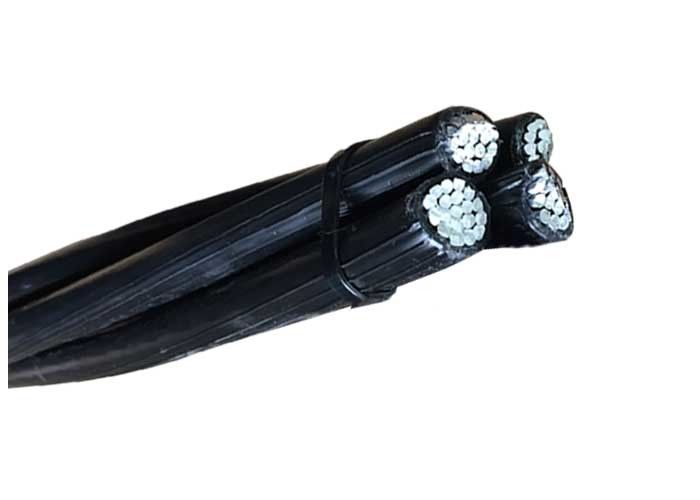

NF C 11-201 Standard Aerial Bundled Cable Used For Overhead Transmission Line

Kabel antenowy standardowy NF C 11-201 stosowany w napowietrznej linii przesyłowej

  • High Light

    kabel z izolacją powietrzną

    ,

    kabel zasilający abc

  • Konduktor
    Aluminiowe
  • Izolacja
    polietylen (PE)
  • Napięcie znamionowe
    0,6 / 1 KV
  • Napięcie testowe
    4 kV AC
  • Temp. Dyrygenta
    90 ℃
  • Rdzenie
    Pięć
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    HOLD-ONE
  • Orzecznictwo
    KEMA
  • Minimalne zamówienie
    1000m
  • Cena
    0.19-10.99USD/m
  • Szczegóły pakowania
    Bęben drewniany / stalowy
  • Czas dostawy
    30 dni
  • Możliwość Supply
    1000 km na miesiąc

Kabel antenowy standardowy NF C 11-201 stosowany w napowietrznej linii przesyłowej

Standardowy kabel serwisowy NF C 11-201 stosowany do napowietrznej linii przesyłowej

Kable w pakiecie antenowym przeznaczone do napowietrznych linii dystrybucyjnych mają izolowany neutralny przekaźnik wykonany z AAAC, który izolowany aluminiowy przewód fazowy jest nawinięty spiralnie na nim. Kable mają moc znamionową 0,6 / 1 (1,2) kV i są zgodne z normą IEC60502.

STANDARDY

Krajowe: NF C 11-201; NF C 33–209
OPIS
PODANIE
Przewodowe wiązki przewodów ALUMINIUM NF C 33-209 są stosowane w sieciach dopływowych budynków energetycznych i ich sieci wewnętrznych.

CHARAKTERYSTYKA
Dołączone kable przewodzące mają aluminiowe przewodniki, izolowane XLPE, mają dobrą trwałość i odporność termiczną.

Niektóre inne ważne cechy kabla to:

Odporność na promieniowanie ultrafioletowe,
Odporność na ozon,
Wysoka wytrzymałość dielektryczna,
Lekki i łatwy w obsłudze.

INSTALACJA
Procedury normy NF C 11-201 określają procedury instalacyjne dla linii napowietrznych niskiego napięcia.

Kable te NIE NALEŻY zakopać, nawet w kanałach.

CECHOWANIE
Neutralny:
211 NF C 33-209 211 „numer produkcyjny”, wydrukowano „tuszem metrycznym”.

Faza 1, 2, 3:
numer identyfikacyjny jest wydrukowany i wytłoczony na izolacji.

Drut pilotowy nr 1: ciągła biała linia jest wydrukowana na izolacji
Drut pilotowy nr 2: brak oznakowania
PARAMETRY ELEKTRYCZNE
Napięcie znamionowe: 0,6 / 1 kV
Napięcie testowe: 4 kV AC
Odporność na udary napięcia: 1,2 / 50µs z biegunowością dodatnią lub ujemną i wartością szczytową 20 kV.

NFC 33-209

Liczba rdzeni x nominalny przekrój Overal Diameter Waga Maksymalna rezystancja przewodnika Minimalne obciążenie niszczące Aktualna ocena
Nr × mm ^ 2 mm Kg / km Ω / km KN ZA
2x10 RM 12,8 93 3,080 1.5 38
4x10 RM 15.4 183 3,080 1.5 38
2x16 RM 14,8 129 1,910 2.3 72
2x16 RN + 2x1,5 RE 14,8 176 1.910 / 12.100 2.3 72
4x16 RM 17,8 257 1,910 2.3 72
4x16 RN + 2x1,5 RE 17,8 304 1.910 / 12.100 2.3 72
2x25 RM 18,0 202 1.200 3.8 107
2x25 RM + 2x1,5 RE 18,0 249 1.200 / 12.100 3.8 107
4x25 RM 21,7 404 1.200 3.8 107
4x25 RM + 2x1,5 RE 21,7 451 1.200 / 12.100 3.8 107
2x35 RM 20,8 269 0,868 5.2 132
2x35 RM + 2x1,5 RE 20,8 316 0,868 / 12,100 5.2 132
4x35 RM 25.1 539 0,868 5.2 132
4x35 RM + 2x1,5 RE 25.1 586 0,868 / 12,100 5.2 132
2x50 RM 23.4 352 0,641 7.6 165
2x50 RM + 2x1,5 RE 23.4 399 0,641 / 12,100 7.6 165
1x54.6 RM + 3x25 RM 21,7 507 0,630 / 1,200 3.8 107
1x54.6 RM + 3x25 RM + 1x16 RM 24,3 573 0,630 / 1,200 / 1,910 3,8 / 2,3 107/72
1x54.6 RM + 3x25 RM + 2x16 RM 29,7 639 0,630 / 1,200 / 1,910 3,8 / 2,3 107/72
1x54.6 RM + 3x25 RM + 3x16 RM 31,1 705 0,630 / 1,200 / 1,910 3,8 / 2,3 107/72
1x54.6 RM + 3x35 RM 25.1 615 0,630 / 0,868 5.2 132
1x54.6 RM + 3x35 RM + 1x16 RM 28,1 680 0,630 / 0,868 / 1,910 5.2 / 2.3 132/72
1x54.6 RM + 3x35 RM + 2x16 RM 34,3 748 0,630 / 0,868 / 1,910 5.2 / 2.3 132/72
1x54.6 RM + 3x35 RM + 3x16 RM 35,9 814 0,630 / 0,868 / 1,910 5.2 / 2.3 132/72
1x54.6 RM + 3x35 RM + 1x25 RM 28,1 714 0,630 / 0,868 / 1,200 5,2 / 3,8 132/107
1x54.6 RM + 3x50 RM 28,2 741 0,630 / 0,641 7.6 165
1x54.6 RM + 3x50 RM + 1x16 RM 31,6 806 0,630 / 0,641 / 1,910 7,6 / 2,3 165/72
1x54.6 RM + 3x50 RM + 2x16 RM 38,6 875 0,630 / 0,641 / 1,910 7,6 / 2,3 165/72
1x54.6 RM + 3x50 RM + 3x16 RM 40,4 940 0,630 / 0,641 / 1,910 7,6 / 2,3 165/72
1x54.6 RM + 3x50 RM + 1x25 RM 31,6 841 0,630 / 0,641 / 1,200 7,6 / 3,8 165/107
1x54.6 RM + 3x70 RM 33,0 950 0,630 / 0,433 10.2 205
1x54.6 RM + 3x70 RM + 1x16 RM 37,0 1014 0,630 / 0,433 / 1,910 10,2 / 2,3 205/72
1x54.6 RM + 3x70 RM + 2x16 RM 45,2 1083 0,630 / 0,433 / 1,910 10,2 / 2,3 205/72
1x54.6 RM + 3x70 RM + 3x16 RM 47,3 1148 0,630 / 0,433 / 1,910 10,2 / 2,3 205/72
1x54.6 RM + 3x70 RM + 1x25 RM 37,0 1048 0,630 / 0,433 / 1,200 10,2 / 3,8 205/107
1x54.6 RM + 3x70 RM + 2x25 RM 45,2 1150 0,630 / 0,433 / 1,200 10,2 / 3,8 205/107
1x54.6 RM + 3x70 RM + 3x25 RM 47,3 1250 0,630 / 0,433 / 1,200 10,2 / 3,8 205/107
1x54.6 RM + 3x95 RM 37,4 1176 0,630 / 0,320 13.5 240
1x54.6 RM + 3x95 RM + 1x16 RM 41,9 1243 0,630 / 0,320 / 1,910 13,5 / 2,3 240/72
