1. Zastosowanie

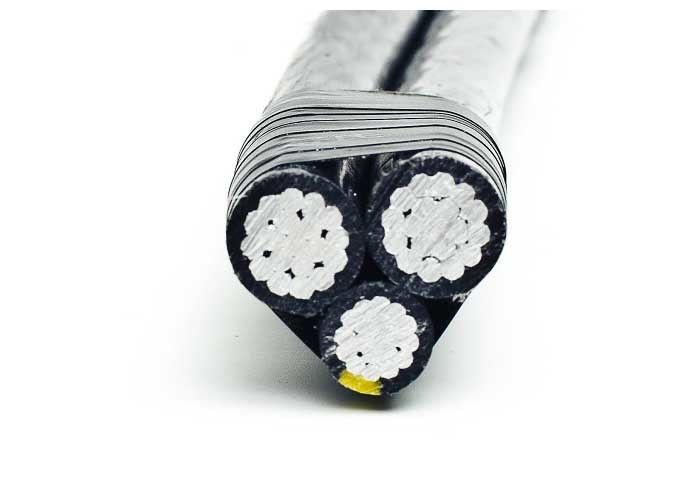

Kabel wiązki antenowej (kabel ABC) to bardzo innowacyjna koncepcja napowietrznego rozdziału mocy w porównaniu do konwencjonalnego napowietrznego systemu napowietrznego.
Zapewnia wyższy poziom bezpieczeństwa i niezawodności, niższe straty mocy i najwyższą ekonomiczność systemu poprzez zmniejszenie kosztów instalacji, konserwacji i eksploatacji.
Kaledońskie kable antenowe niskiego napięcia przeznaczone są do świadczenia usług powietrznych o napięciu 600/1000 woltów do tymczasowej obsługi na placach budowy, jako zrzut serwisowy (słup zasilający do wejścia serwisowego), jako przewód wtórny (słup do słupa) lub oświetlenie uliczne.
Ten kabel napowietrzny zapewnia wzmocnioną izolację wg. IEC 61140 i dlatego spełniają klasę II wg. IEC 61140. Nie jest trudnopalny. Ale może tak być, jeśli zażąda się zmiany na kabel trudnopalny.
Podstawowy projekt zgodny ze specyfikacją BS 7870 / TNB (IEC 60502) / HD 626 S1 / NFC 33-209 / AS / NZS 3560-1
| Konduktor | Aluminiowy przewodnik, okrągły sprasowany (RM). |
| Izolacja | Mieszanka XPLE, odporna na promieniowanie UV. |
| Identyfikacja rdzenia | 1, 2 lub odpowiednio. 3 podniesione żebra wzdłużne na powierzchni rdzeni. Powierzchnia neutralnego rdzenia powinna mieć co najmniej 12 żeber dla przekrojów do 50 mm ^ 2 i minimum 16 żeber dla rdzeni powyżej 50 mm ^ 2. W przypadku pięciu wiązek rdzenia powierzchnia rdzenia ochronnego powinna być gładka. |
| Napięcie znamionowe | 0,6 / 1kV |
| Napięcie testowe | 4 Veff kV |
| Minimalna temperatura układania | -20 ° C |
| temperatura robocza | -40 ° C ~ + 90 ° C |
| Maksymalna temperatura zwarcia | 250 ° C |
| Maksymalna temperatura przewodnika | 80 ° C |
| Minimalny promień gięcia | 18 × OD |
5. Parametry konstrukcyjne
| Liczba rdzeni x nominalny przekrój | Overal Diameter | Waga | Maksymalna rezystancja przewodnika | Minimalne obciążenie niszczące | Aktualna ocena |
|---|---|---|---|---|---|
| Nr × mm ^ 2 | mm | Kg / km | Ω / km | KN | ZA |
| 2x10 RM | 12,8 | 93 | 3,080 | 1.5 | 38 |
| 4x10 RM | 15.4 | 183 | 3,080 | 1.5 | 38 |
| 2x16 RM | 14,8 | 129 | 1,910 | 2.3 | 72 |
| 2x16 RN + 2x1,5 RE | 14,8 | 176 | 1.910 / 12.100 | 2.3 | 72 |
| 4x16 RM | 17,8 | 257 | 1,910 | 2.3 | 72 |
| 4x16 RN + 2x1,5 RE | 17,8 | 304 | 1.910 / 12.100 | 2.3 | 72 |
| 2x25 RM | 18,0 | 202 | 1.200 | 3.8 | 107 |
| 2x25 RM + 2x1,5 RE | 18,0 | 249 | 1.200 / 12.100 | 3.8 | 107 |
| 4x25 RM | 21,7 | 404 | 1.200 | 3.8 | 107 |
| 4x25 RM + 2x1,5 RE | 21,7 | 451 | 1.200 / 12.100 | 3.8 | 107 |
| 2x35 RM | 20,8 | 269 | 0,868 | 5.2 | 132 |
| 2x35 RM + 2x1,5 RE | 20,8 | 316 | 0,868 / 12,100 | 5.2 | 132 |
| 4x35 RM | 25.1 | 539 | 0,868 | 5.2 | 132 |
| 4x35 RM + 2x1,5 RE | 25.1 | 586 | 0,868 / 12,100 | 5.2 | 132 |
| 2x50 RM | 23.4 | 352 | 0,641 | 7.6 | 165 |
| 2x50 RM + 2x1,5 RE | 23.4 | 399 | 0,641 / 12,100 | 7.6 | 165 |
| 1x54.6 RM + 3x25 RM | 21,7 | 507 | 0,630 / 1,200 | 3.8 | 107 |
| 1x54.6 RM + 3x25 RM + 1x16 RM | 24,3 | 573 | 0,630 / 1,200 / 1,910 | 3,8 / 2,3 | 107/72 |
| 1x54.6 RM + 3x25 RM + 2x16 RM | 29,7 | 639 | 0,630 / 1,200 / 1,910 | 3,8 / 2,3 | 107/72 |
| 1x54.6 RM + 3x25 RM + 3x16 RM | 31,1 | 705 | 0,630 / 1,200 / 1,910 | 3,8 / 2,3 | 107/72 |
| 1x54.6 RM + 3x35 RM | 25.1 | 615 | 0,630 / 0,868 | 5.2 | 132 |
| 1x54.6 RM + 3x35 RM + 1x16 RM | 28,1 | 680 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54.6 RM + 3x35 RM + 2x16 RM | 34,3 | 748 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54.6 RM + 3x35 RM + 3x16 RM | 35,9 | 814 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54.6 RM + 3x35 RM + 1x25 RM | 28,1 | 714 | 0,630 / 0,868 / 1,200 | 5,2 / 3,8 | 132/107 |
| 1x54.6 RM + 3x50 RM | 28,2 | 741 | 0,630 / 0,641 | 7.6 | 165 |
| 1x54.6 RM + 3x50 RM + 1x16 RM | 31,6 | 806 | 0,630 / 0,641 / 1,910 | 7,6 / 2,3 | 165/72 |
| 1x54.6 RM + 3x50 RM + 2x16 RM | 38,6 | 875 | 0,630 / 0,641 / 1,910 | 7,6 / 2,3 | 165/72 |
| 1x54.6 RM + 3x50 RM + 3x16 RM | 40,4 | 940 | 0,630 / 0,641 / 1,910 | 7,6 / 2,3 | 165/72 |
| 1x54.6 RM + 3x50 RM + 1x25 RM | 31,6 | 841 | 0,630 / 0,641 / 1,200 | 7,6 / 3,8 | 165/107 |
| 1x54.6 RM + 3x70 RM | 33,0 | 950 | 0,630 / 0,433 | 10.2 | 205 |
| 1x54.6 RM + 3x70 RM + 1x16 RM | 37,0 | 1014 | 0,630 / 0,433 / 1,910 | 10,2 / 2,3 | 205/72 |
| 1x54.6 RM + 3x70 RM + 2x16 RM | 45,2 | 1083 | 0,630 / 0,433 / 1,910 | 10,2 / 2,3 | 205/72 |
| 1x54.6 RM + 3x70 RM + 3x16 RM | 47,3 | 1148 | 0,630 / 0,433 / 1,910 | 10,2 / 2,3 | 205/72 |
| 1x54.6 RM + 3x70 RM + 1x25 RM | 37,0 | 1048 | 0,630 / 0,433 / 1,200 | 10,2 / 3,8 | 205/107 |
| 1x54.6 RM + 3x70 RM + 2x25 RM | 45,2 | 1150 | 0,630 / 0,433 / 1,200 | 10,2 / 3,8 | 205/107 |
| 1x54.6 RM + 3x70 RM + 3x25 RM | 47,3 | 1250 | 0,630 / 0,433 / 1,200 | 10,2 / 3,8 | 205/107 |
| 1x54.6 RM + 3x95 RM | 37,4 | 1176 | 0,630 / 0,320 | 13.5 | 240 |
| 1x54.6 RM + 3x95 RM + 1x16 RM | 41,9 | 1243 | 0,630 / 0,320 / 1,910 | 13,5 / 2,3 | 240/72 |
Inne przekroje mogą być oferowane na życzenie.
