Szczegółowy opis produktu

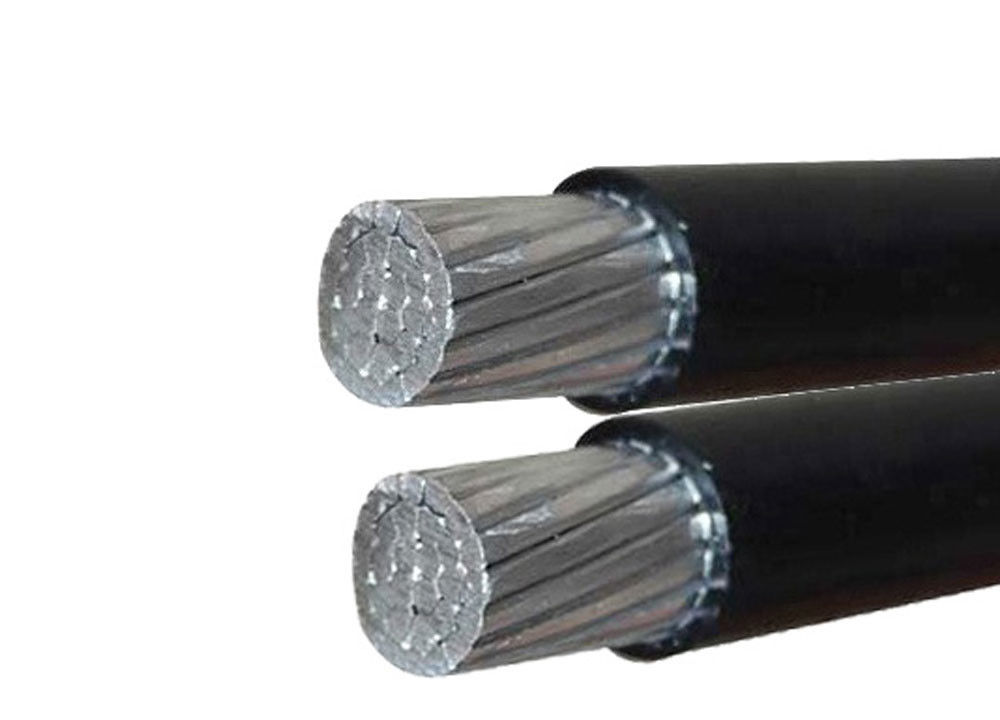

Kabel ABC
(Kabel serwisowy)
1. Przewód aluminiowy splatany
2. Izolacja PE lub XLPE
3. Przewód ACSR, AAAC Messenger
Podanie
Preferowane jest stosowanie kropli serwisowych (kable ABC) zamiast nieizolowanych przewodów
w sieciach niskiego napięcia. upuszczenie usługi (kable ABC) są szczególnie stosowane w niektórych obszarach
gdzie koszt sieci podziemnych jest również wysoki
do elektryfikacji obszarów wiejskich, takich jak wioski.
Napięcie
Napięcie znamionowe U0 / U = 0,6 / 1 kV
Napięcie testowe VAC 5 kV
Dane techniczne
Maksymalna temperatura pracy 90 stopni
Maksymalna temperatura zwarcia 250 stopni. Zrzut usług (kable ABC) jest szczególnie stosowany w obszarach, w których koszt sieci podziemnych jest wysoki, a także do elektryfikacji obszarów wiejskich, takich jak wsie.
Techniczne charakterystyki ABC oparte na standardzie ASTM ANSI / ICEA S-76-474 i NFC 33-209
Harmonogram szczegółowych danych technicznych
| Przewód fazowy | |||||||||
| Nominalny obszar przekroju | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Liczba rdzeni | 3) | 3) | 3) | 3) | 3) | 3) | 3) | 3) | |
| Minimalna liczba drutów | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Średnica izolowanego rdzenia | mm | 8.5 | 9.5 | 11.2 | 13,0 | 15.1 | 16.6 | 18.4 | 20,6 |
| Max. Odporność na prąd stały w 20 ℃ | om / km | 1.20 | 0,868 | 0,641 | 0,433 | 0,320 | 0,253 | 0,206 | 0,164 |
| Obecna ocena przy spokojnym wietrze, w otoczeniu | ZA | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperatura = 30 ℃ | |||||||||
| Temperatura przewodu = 75 ℃ | |||||||||
| Dyrygent Messenger | |||||||||
| Nominalny obszar przekroju | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimalna liczba drutów | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Średnica izolowanego rdzenia | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. Odporność na prąd stały w 20 ℃ | om / km | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Obliczone obciążenie niszczące | kN | 6.4 | 6.4 | 8,9 | 12.1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Przewodnik oświetlenia ulicznego | |||||||||
| Nominalny obszar przekroju | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimalna liczba drutów | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Średnica izolowanego rdzenia | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. Odporność na prąd stały w 20 ℃ | om / km | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Gotowy kabel | |||||||||
| Około. całkowita średnica | mm | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Około. waga kabla | kg / km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 r | 2410 |
| Długość opakowania | m / bęben | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
