Miejsce pochodzenia	CHINY
Nazwa handlowa	QINGDAO YICABLE CABLE
Orzecznictwo	ASTM A475, BS 183:1972

Szczegóły produktu

Dyrygent:

Stal ocynkowana

Powierzchnia przekroju:

16,41 ~ 765,99 mm²

Aplikacja:

Sznur ACSR (górny).

Izolacja:

NIE

Osłona:

NIE

Nr modelu:

GSW

Typ:

Wysokie napięcie

Podkreślić:

all aluminium alloy conductor

acsr conductor

Warunki płatności i wysyłki

Minimalne zamówienie

0,5 km

Cena

0.10-10.99USD/m

Szczegóły pakowania

Bęben drewniany lub stalowy

Czas dostawy

10 dni lub więcej

Zasady płatności

L/C, D/A, D/P, T/T, Western Union,

Możliwość Supply

1000 km na miesiąc

Opis produktu

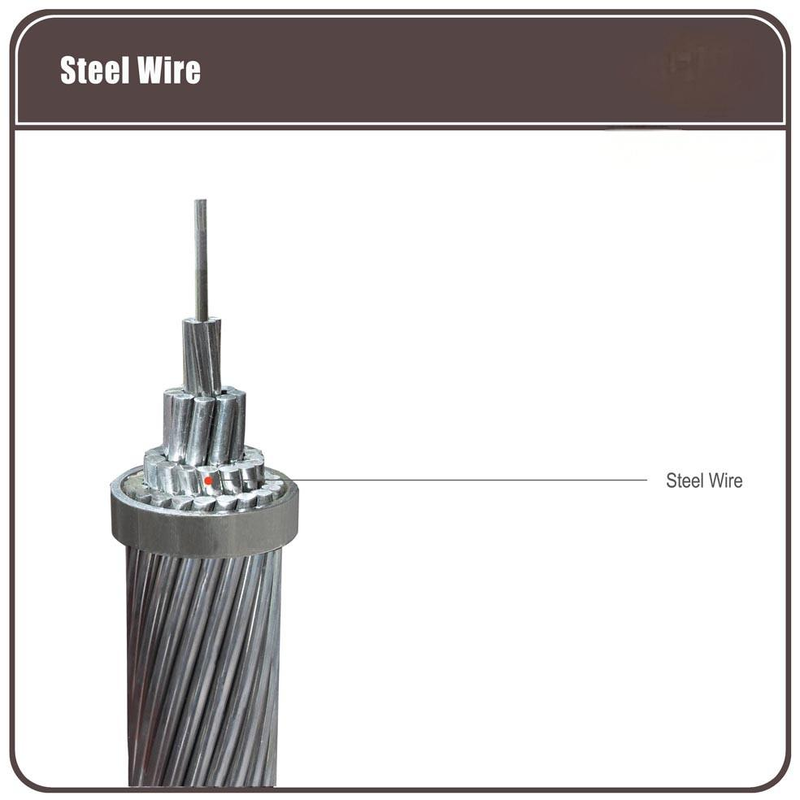

GSW Aluminium Conductor Steel wzmocniony przeciw ekstruzji 16.41mm2 - 765.99mm2

Specyfikacje

Produkt z galwanizowanego drutu stalowego (GSW) jest stosowany do przewodów ACSR (Aluminium Conductor Steel Reinforced).GSW produkowany przez Shenghua ma doskonałe właściwości mechaniczne., najlepsza jakość powłoki i ładny stan powierzchni.

	Średnica ((mm)			Wytrzymałość na rozciąganie ((Mpa)		Waga cynku ((g/m)²)
	1.24 ~ 2.25			1340~1620		185~215
	2.25 ~ 3.00			1310~1590		230
	3.00~3.50			1290~1550		245
	3.50 do 4.25			1290~1520		260
	4.25 do 4.75			1290~1520		275
	4.75 do 5.50			1290~1520		290

Poziom intensywności	Średnica drutu	Min. Wyciągłość		Min. Stres 1%	Min. Rozszerzenie	Min. Liczba 360°	Średnica badania
		Siła		Rozszerzenie	Wskaźnik procentowy	zwroty		Mandryla
	mm		MPA	MPA	%			wielokrotne
	> 1,24 ~ 2.25	1340		1170	3.0	16		1
	> 2,25 ~ 2.75	1310		1140	3.0	16		1
	> 2,75 ~ 3.00	1310		1140	3.5	16		1
Ogólne	> 3,00 ~ 3.50	1290		1100	3.5	14		1
	> 3,50 ~ 4.25	1290		1100	4.0	12		1
	> 4,25 ~ 4.75	1290		1100	4.0	12		1
	> 4,75 ~ 5.50	1290		1100	4.0	12		1
	> 1,24 ~ 2.25	1450		1310	2.5	16		3
	> 2,25 ~ 2.75	1410		1280	2.5	16		3
	> 2,75 ~ 3.00	1410		1280	3.0	16		4
Wysoki	> 3,00 ~ 3.50	1410		1240	3.0	14		4
	> 3,50 ~ 4.25	1380		1170	3.0	12		4
	> 4,25 ~ 4.75	1380		1170	3.0	12		4
	> 4,75 ~ 5.50	1380		1170	3.0	12		4
	> 1,24 ~ 2.25	1620		1450	2.0	14		4
	> 2,25 ~ 2.75	1590		1410	2.0	14		4
	> 2,75 ~ 3.00	1590		1410	2.5	12		5
Bardzo wysokie	> 3,00 ~ 3.50	1550		1380	2.5	12		5
	> 3,50 ~ 4.25	1520		1340	2.5	10		5
	> 4,25 ~ 4.75	1520		1340	2.5	10		5
	> 4,75 ~ 5.50	1520		1270	2.5	10		5

WYWÓZ Z GALWANIZOWANEGO SWOLA/GSW

						ASTM A475
Liczba przewodów	Przybliż.		Przewodność (S)	Wysoki	Extra wysoki	Przybliżona waga
/Dia.			Martin Grade	Stopień wytrzymałości	Stopień wytrzymałości
	Calowanie	mm	kN	kN	kN	kg/km
3/2.64	7/32	5.56	10.409	15.569	21.796	131
3/3.05	1/4	6.35	13.523	21.040	29.981	174
3/3.05	1/4	6.35	-	-	-	174
3/3.30	9/32	7.14	15.035	23.398	33.362	204
3/3.68	5/16	7.94	18.193	28.246	40.479	256
Trzy czwarte.19	3/8	9.52	24.732	37.187	52.489	328
7/104	1/8	3.18	4.048	5.916	8.140	49
7/132	5/32	3.97	6.539	9.519	13.078	76
7/157	3/16	4.76	8.452	12.677	17.748	108
7/165	3/16	4.76	-	-	-	118
7/183	7/32	5.56	11.387	17.126	24.020	145
7/2.03	1/4	6.35	14.012	21.129	29.581	181
7/2.36	9/32	7.14	18.905	28.469	39.812	243
7/2.64	5/16	7.94	23.798	35.586	49.820	305
7/2.77	5/16	7.94	-	-	-	335
7/3.05	3/8	9.52	30.915	48.040	68.503	407
7/3.68	7/16	11.11	41.591	64.499	92.523	594
7/4.19	1/2	12.70	53.823	83.627	119.657	768
7/4.78	9/16	14.29	69.837	108.981	155.688	991
7/5.26	5/8	15.88	84.961	131.667	188.605	1211
19/2.54	1/2	12.70	56.492	84.961	118.768	751
19/2.87	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	3/4	19.05	116.543	181.487	259.331	1719
19/4.50	7/8	22.22	159.691	248.211	354.523	2352
19/5.08	1	25.40	209.066	325.610	464.839	2384
37/3.63	1	25.40	205.508	319.827	456.832	3061
37/4.09	11/8	28.58	262.000	407.457	581.827	4006
37/4.55	11/4	31.75	324.720	505.318	721.502	4833
