Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo ASTM B-232
Szczegóły produktu
Dyrygent:
ACSR
KRYPTONIM:
Turcja
Liczba przewodów:
7
Budowa:
6 Al.+1 ul.
Całkowita średnica:
5,04 mm
Aplikacja:
System zasilania górnego
Podkreślić:

aaac conductor

,

all aluminium alloy conductor

Warunki płatności i wysyłki
Minimalne zamówienie
0,5 km
Cena
0.10-30.99USD/m
Szczegóły pakowania
Bęben drewniany lub stalowy
Czas dostawy
10 dni lub więcej
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply
1000 km na miesiąc
Opis produktu

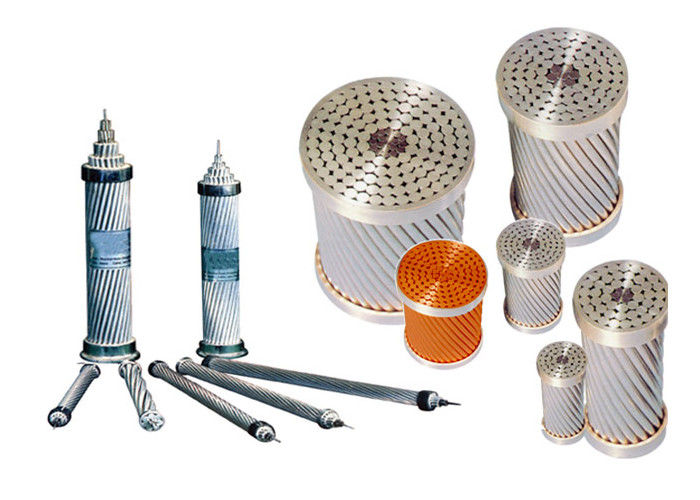

Skrętka aluminiowa ACSR, wzmocniona stalą, kod turecki, średnica całkowita 5,04 mm





Druty ze stopów aluminium, skręcone koncentrycznie z rdzeniem stalowym. Drut rdzeniowy do ACSR jest dostępny w ocynku klasy A, B lub C; „aluminiowane” powlekane aluminium (AZ); lub pokryte aluminium (AW). Dodatkowa ochrona przed korozją jest dostępna poprzez nałożenie smaru na rdzeń lub nasmarowanie całego kabla smarem.



Aplikacja:



Używany jako goły napowietrzny kabel transmisyjny oraz jako pierwotny i wtórny kabel dystrybucyjny. ACSR oferuje optymalną wytrzymałość przy projektowaniu linek. Zmienne sploty rdzenia stalowego umożliwiają osiągnięcie pożądanej wytrzymałości bez utraty obciążalności prądowej.



Standardy:

Wszystkie produkty mogą doskonale spełniać wymagania różnych standardów. możemy zaprojektować i wyprodukować kable specjalne według wymaganych norm klientów, takich jak: GB, IEC, BS, ASTM, JIS, DIN CRS.





ACSR
    Całkowita powierzchnia   Skrętka i drut Około   Waga   Nominalny Maks. DC
Nazwa kodowa Nominalny Glin. Św. Całkowity Średnica Ogólnie       Bicie Opór przy
  AWG lub       Glin. Św. Średnica Glin. Św. Całkowity Obciążenie 20℃
  MCM mm2 mm2 mm2 mm mm mm kg/km kg/km kg/km kN Ω/km
Indyk 6 13.29 2.19 15.48 6/1,68 1/1,68 5.04 37 17 54 5.24 2.1586
Łabędź 4 21.16 3,55 24.71 3/2.12 1/2.12 6.36 58 27 85 8.32 1,3557
Swanat 4 21.16 5.35 26.51 7/1,96 1/2,61 6,53 58 42 100 10.53 1,3557
Wróbel 2 33,61 5.61 39.22 6/2,67 1/2,67 8.01 92 44 136 12.70 0,8535
Sparowany 2 33,61 8,52 42.13 7/2,47 1/3.30 8.24 92 67 159 16.11 0,8535
Rudzik 1 42,39 7.10 49,49 6/3.00 1/3.00 9.00 116 55 171 15.85 0,6767
Kruk 1/0 53,48 8,90 62,38 6/3,37 1/3,37 10.11 147 69 216 19.32 0,5364
Przepiórka 2/0 67,42 11.23 78,65 6/3,78 1/3,78 11.34 185 88 273 23.62 0,4255
Gołąb 3/0 85.03 14.19 99.22 6/4,25 1/4,25 12.75 233 110 343 29.41 0,3373
Pingwin 4/0 107,23 17.87 125.10 6/4,77 1/4,77 14.31 294 139 433 37.06 0,2675
Jemiołucha 266,8 135.16 7,48 142,64 18.03.09 1/3.09 15.45 373 58 431 30.27 0,2133
Kuropatwa 266,8 135.16 22.00 157.16 26/2,57 7/2.00 16.28 374 172 546 50,29 0,2143
Struś 300 152,00 24.71 176,71 26/2,73 7/2.12 17.28 421 193 614 56,52 0,1906
Merlinie 336,4 170,45 9.48 179,93 18/3,47 1/3,47 17.50 470 74 544 38.23 0,1691
Dzwoniec 336,4 170,45 27.81 198,23 26/2,89 7/2,25 18.31 472 217 689 62,71 0,1699
Wilga 336,4 170,45 39,81 21.026 30/2,69 7/2,69 18.83 473 311 784 77,27 0,1704
Sikora 397,5 201,42 11.16 212,58 18/3,77 1/3,77 18.85 555 87 642 43,99 0,1431
Branta 397,5 201,42 26.13 227,55 24/3,27 7/2.18 19.61 558 204 762 64,69 0,1438
Ibis 397,5 201,42 32,77 234.19 26/3.14 7/2,44 19.88 558 256 814 72.11 0,1438
Skowronek 397,5 201,42 46,97 248,39 30/2,92 7/2,92 2044 560 367 927 88,69 0,1442
Pelikan 477 241,68 13.42 255.10 18/4.14 1/4,14 2070 666 105 771 52.16 0,1193
Migotanie 477 241,68 31.29 272,97 24/3,58 7/2,39 21.49 670 245 915 76,66 0,1199
Jastrząb 477 241,68 39,42 281.10 26/3,44 7/2,67 21.79 670 308 978 86,65 0,1199
Kura 477 241,68 56,39 298.07 30/3,20 7/3.20 22.40 671 441 1112 105,34 0,1201
Rybołów 556,5 282,00 15.68 297,68 18/4,47 1/4,47 22.35 777 122 899 60,88 0,1022
Papuga długoogonowa 556,5 282,00 36,58 318,58 24/3,87 7/2,58 23.22 781 286 1067 88.22 0,1027
Gołąb 556,5 282,00 45,94 327,94 26/3,72 7/2,89 23.55 781 359 1140 101.03 0,1027
Orzeł 556,5 282,00 65,81 347,81 30/3,46 7/3,46 24.21 783 515 1298 122,92 0,1030
Paw 605 306,58 39,74 346,32 24.04.03 7/2,69 24.20 849 311 1160 95,88 0,0945
Puf 605 306,58 49,94 356,52 26/3,87 7/3.01 24.51 850 390 1240 108.14 0,0945
Drewniana Kaczka 605 306,58 71,55 378.13 30/3,61 7/3,61 25.25 851 560 1411 128,84 0,0947
Cyraneczka 605 306,58 69,87 376,45 30/3,61 19/2.16 25.24 851 548 1399 133,59 0,0947
Rajski ptak 636 322,26 17.90 340.16 18/4,78 1/4,78 23,88 889 139 1028 69,55 0,08945
Wieża 636 322,26 41,81 364,07 24/4.14 7/2,76 24,84 893 326 1219 100,83 0,08989
Grubodziób 636 322,26 52,45 374,71 26/3,97 7/3.09 25.15 893 409 1302 111,80 0,08989
Scoter 636 322,26 75.22 397,48 30/3,70 7/3,70 25,88 895 589 1484 135,44 0,09011
Czapla 636 322,26 73,55 395,81 30/3,70 19/2.22 25,90 894 576 1470 140,30 0,09011
Szybki 636 322,26 8,96 331.22 36/3,38 1/3,38 23.62 888 70 958 60,52 0,08945
Flaming 666,6 337,34 43,81 381,55 24/4,23 7/2,82 25.40 936 342 1278 105,66 0,08577
Głuptak 666,6 337,34 55.03 392,77 26.04.07 7/3.16 25,76 936 429 1365 117,33 0,08577
Szczudło 715,5 362,58 46,97 409,55 24/4,39 7/2,92 26.31 1005 367 1372 113,35 0,07989
Szpak 715,5 362,58 59.03 421,61 26/4.21 7/3,28 26,68 1005 461 1466 125,91 0,07989
Redwing 715,5 362,58 82,58 445.16 30/3,92 19/2,35 27.43 1006 647 1653 153,94 0,08009
Terno 795 402,84 27,87 430,71 45/3,38 7/2,25 27.03 1116 217 1333 97,37 0,07191
Kondor 795 402,84 52.19 455.03 54/3.08 7/3.08 27,72 1116 408 1524 124,45 0,07191
Kukułka 795 402,84 52.19 455.03 24/4,62 7/3.08 27,74 1116 408 1524 123,94 0,07191
Kaczor 795 402,84 65,61 468,35 26/4,44 7/3,45 28.11 1116 512 1628 139,92 0,07191





    Całkowita powierzchnia   Skrętka i drut Około   Waga   Nominalny Maks. DC
Nazwa kodowa Nominalny Glin. Św. Całkowity Średnica Ogólnie       Bicie Opór przy
  AWG lub       Glin. Św. Średnica Glin. Św. Całkowity Obciążenie 20℃
  MCM mm2 mm2 mm2 mm mm mm kg/km kg/km kg/km kN Ω/km
Łyska 795 402,84 11.16 414,00 36/3,77 1/3,77 26.41 1110 88 1198 74,34 0,07156
Krzyżówka 795 402,84 91,87 494,71 30/4.14 19/2,48 28,96 1119 719 1838 171,18 0,07208
Rumiany 900 456.06 34,54 487,60 45/3,59 7/2,40 28,73 1263 247 1510 108,96 0,06351
Kanarek 900 456.06 59.10 515.16 54/3,28 7/3,28 29.52 1263 461 1724 140,95 0,06351
Kolej 954 483,42 33,42 816,84 45/3,70 7/2,47 29.61 1339 262 1601 115,63 0,05992
Kot-ptaszek 954 483,42 13.42 496,84 36/4,14 1/4,14 28,95 1333 105 1438 87,66 0,05962
Kardynał 954 483,42 62,65 546.07 54/3,38 7/3,38 30.42 1339 490 1829 149,36 0,05992
Ortlan 1033,5 523,68 36.19 559,87 45/3,85 7/2,57 30.81 1451 283 1734 123.10 0,05531
Tanger 1033,5 523,68 14.51 538.195 36/4,30 1/4.30 30.12 1443 113 1556 94,93 0,05504
Kulik 1033,5 523,68 67,87 91,55 54/3,52 7/3,52 31,68 1451 530 1981 161,80 0,05531
Bluejay 1113 563,93 39.03 602,96 45/4,00 7/2,66 31,98 1563 385 1868 132,63 0,05136
Zięba 1113 563,93 71,55 635,48 54/3,65 19/2.19 32,85 1570 580 2130 174,41 0,05161
Potrzeszcz 1192,5 604,26 41,55 645,81 45/4,14 7/2,76 33.12 1674 327 2001 141,79 0,04793
Grackle 1192,5 604,26 76,58 680,84 54/3,77 19/2,27 33,97 1682 600 2282 186,38 0,04817
Bąk 1272 644,51 44,52 689.03 45/4,27 7/2,85 34.17 1785 349 2134 151,48 0,04494
Bażant 1272 644,51 81,68 726.19 54/3,90 19/2,34 35.10 1795 638 2433 194,00 0,04516
Skowronek 1272 644,51 17.87 662,38 36/4,78 1/4,78 33,42 1777 140 1917 115,85 0,04472
Zgłębnik 1351,5 684,84 47.10 731,94 45/4,40 7/2,92 35.16 1898 368 2266 160,70 0,04230
Jaskółka oknówka 1351,5 684,84 86,71 771,55 54/4.02 19/2.41 36.17 1906 679 2585 206.05 0,04250
Bobolink 1431 725.10 50.32 775,42 45/4,53 7/3.02 36.24 2009 393 2402 170,71 0,03994
Siewka 1431 725.10 91,87 816,97 54/4,14 19/2,48 37.24 2019 719 2738 218,24 0,04013
Kowalik 1510,5 765,35 52,90 818,25 45/4,65 7/3.10 37.20 2120 414 2534 177,89 0,03784
Papuga 1510,5 765,35 86,84 862.19 54/4,25 19/2,55 38,25 2131 759 2890 230,20 0,03802
Czajka 1590 805,68 55,48 861.16 45/4,77 7/3.18 38.16 2232 435 2667 187.02 0,03595
Sokół 1590 805,68 102.13 907,81 54/4,36 19/2,62 39.26 2243 799 3042 242,55 0,03613
