Szczegółowy opis produktu
| Napęd nominalny: |
132 kV |
Materiał: |
Aluminium i stal |
| Zastosowanie: |
Linia przesyłowa powietrzna |
Kształt przewodnika: |
Krągło |
| Rodzaj: |
Wysokie napięcie |
Sekcja poprzeczna: |
10-800 mm kwadratowych |

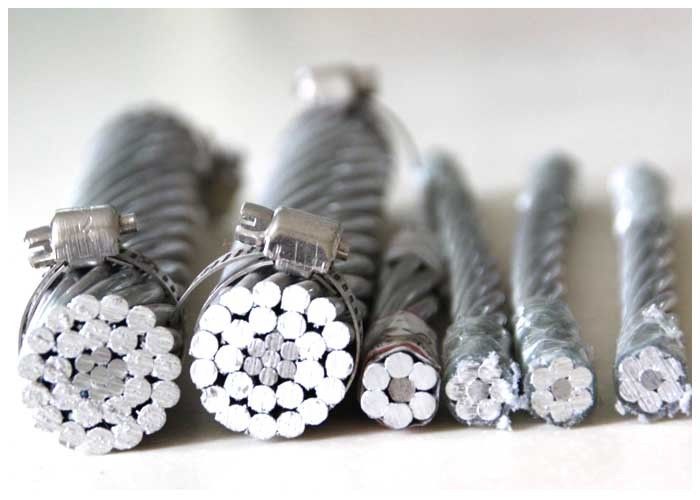

750AWG 1200AWG ACSR Przewodnik powietrzny, Przewodnik linii powietrznej
Kabel powietrzny ACARZałączyć następujący kod i specyfikację:
Kable ACAR z stopem, szeroko stosowane w liniach przesyłowych energii o różnych poziomach napięcia, ponieważ mają takie zalety, jak wysoka wytrzymałość mechaniczna, dobra przewodność, odporność na korozję,światło jednostkowe objętości, łatwy w montażu, odporny na wysokie temperatury, prosty w budowie, wygodny w montażu i konserwacji,Duża zdolność przesyłowa i są również odpowiednie do układania przez rzeki i doliny, w których istnieją specjalne warunki geograficzne.
Przewodnik AAC Standard: GB1179-83, IEC1089-91.
Wnioski
Wyposażone w układy elektryczne lub urządzenia stacjonarne z napięciem nominalnym do 0,6/KV w pomieszczeniach wewnętrznych/na zewnątrz, zamknięte w przewodzie, w podziemnym przewodzie, gdzie nie podlegają mechanicznym działaniom uszkodzenia.
Charakterystyka
-- Wysoka wytrzymałość na napięcie, lekka waga, niewielka osuwałość
- Aluminium z twardą powierzchnią, anty-ekstruzja, łatwe połączenie, konstrukcja o wysokiej wydajności
- Dobra odporność na wkręcanie się.
-- odporne na korozję, długą żywotność
| Rodzaj |
Opis |
Numer przewodu |
Powierzchnia sekcji
(mm2)
|
| AAC |
Całkowicie aluminiowy przewodnik |
7~127 |
16~1500 |
| AAAC |
Przewodnik z stopów aluminium |
7~91 |
17~1300 |
| ACSR |
Przewodniki aluminiowe
Wzmocnione ze stali
|
7~103 |
16~1250 |
| AACSR |
Przewodniki ze stopu aluminium
Wzmocnione ze stali
|
7~103 |
16~1250 |
| ACAR/AW |
Przewodniki aluminiowe
Wzmocnione stopem aluminium
|
7~103 |
16~1250 |
| ACSW/S |
Przewodniki aluminiowe
Włókno/przędza ze stali pokrytej aluminium
|
7~103 |
16~1250 |
| Rana postrzałowa |
Włókno stalowe ocynkowane |
3/2.64 do 37/4.55 |
16.41~765.99 |
ACSR Dane techniczne przewodnika
| BS215 Część 2 |
| Kod |
Krzyż |
Liczba przewodów |
Prężnik drutu |
Średnica |
Masę na |
Rated |
Maksymalny |
| nazwisko |
sekcja |
długość jednostki |
siła |
Opór prądu stałego |
| |
Al. |
Stalowe |
Łącznie |
Al. |
Stalowe |
Rdzeń |
Kondycja. |
|
|
w temperaturze 20°C |
| |
mm2 |
mm2 |
mm2 |
Al. |
Stalowe |
mm |
mm |
mm |
mm |
kg/km |
kN |
ohm/km |
| MOLE |
10.6 |
1.77 |
12.4 |
6 |
1 |
1.5 |
1.5 |
1.5 |
4.5 |
42.8 |
4.14 |
2.7027 |
| SQUIRREL |
21 |
3.5 |
24.5 |
6 |
1 |
2.11 |
2.11 |
2.11 |
6.33 |
84.7 |
7.87 |
1.3659 |
| GOPHEL |
26.2 |
4.37 |
30.6 |
6 |
1 |
2.36 |
2.36 |
2.36 |
7.08 |
106 |
9.58 |
1.0919 |
| Łasiczka |
31.6 |
5.27 |
36.9 |
6 |
1 |
2.59 |
2.59 |
2.59 |
7.77 |
127.6 |
11.38 |
0.9065 |
| FOX |
36.7 |
6.11 |
42.8 |
6 |
1 |
2.79 |
2.79 |
2.79 |
8.37 |
148.1 |
13.21 |
0.7812 |
| FERRET |
42.4 |
7.07 |
49.5 |
6 |
1 |
3 |
3 |
3 |
9 |
171.2 |
15.27 |
0.6757 |
| Królik |
52.9 |
8.81 |
61.7 |
6 |
1 |
3.35 |
3.35 |
3.35 |
10.1 |
213.5 |
18.42 |
0.5419 |
| MINIK |
63.1 |
10.5 |
73.6 |
6 |
1 |
3.66 |
3.66 |
3.66 |
11 |
254.9 |
21.67 |
0.454 |
| Włóczęga |
63.2 |
36.9 |
100.1 |
12 |
7 |
2.59 |
2.59 |
7.77 |
13 |
463 |
52.79 |
0.4568 |
| BIOW |
75 |
12.5 |
87.5 |
6 |
1 |
3.99 |
3.99 |
3.99 |
12 |
302.9 |
25.76 |
0.382 |
| Konia |
73.4 |
42.8 |
116.2 |
12 |
7 |
2.79 |
2.79 |
8.37 |
14 |
537.3 |
61.26 |
0.3936 |
| RAKUON |
78.8 |
13.1 |
92 |
6 |
1 |
4.09 |
4.09 |
4.09 |
12.3 |
318.3 |
27.06 |
0.3635 |
| OTTER |
83.9 |
14 |
97.9 |
6 |
1 |
4.22 |
4.22 |
4.22 |
12.7 |
338.8 |
28.81 |
0.3415 |
| CAT |
95.4 |
15.9 |
111.3 |
6 |
1 |
4.5 |
4.5 |
4.5 |
13.5 |
385.3 |
32.76 |
0.3003 |
| Włosy |
105 |
17.5 |
122.5 |
6 |
1 |
4.72 |
4.72 |
4.72 |
14.2 |
423.8 |
36.04 |
0.273 |
| PSA |
105 |
13.6 |
118.5 |
6 |
7 |
4.72 |
1.57 |
4.71 |
14.2 |
394 |
32.65 |
0.2733 |
| Kojoty |
131.7 |
20.1 |
151.8 |
26 |
7 |
2.54 |
1.91 |
5.73 |
15.9 |
520.7 |
45.86 |
0.2192 |
| COUGAR |
131.5 |
7.31 |
138.8 |
18 |
1 |
3.05 |
3.05 |
3.05 |
15.3 |
418.8 |
29.74 |
0.2188 |
| Tygrys |
131.2 |
30.6 |
161.9 |
30 |
7 |
2.36 |
2.36 |
7.08 |
16.5 |
602.2 |
57.87 |
0.2202 |
| WOLF |
158.1 |
36.9 |
194.9 |
30 |
7 |
2.59 |
2.59 |
7.77 |
18.1 |
725.3 |
68.91 |
0.1829 |
| DINGO |
158.7 |
8.81 |
167.5 |
18 |
1 |
3.35 |
3.35 |
3.35 |
16.8 |
505.2 |
35.87 |
0.1814 |
| LYNX |
183.4 |
42.8 |
226.2 |
30 |
7 |
2.79 |
2.79 |
8.37 |
19.5 |
841.6 |
79.97 |
0.1576 |
| CARACAL |
184.2 |
10.2 |
194.5 |
18 |
1 |
3.61 |
3.61 |
3.61 |
18.1 |
586.7 |
40.74 |
0.1562 |
| PANTER |
212.1 |
49.5 |
261.5 |
30 |
7 |
3 |
3 |
9 |
21 |
973.1 |
92.46 |
0.1363 |
| JAGUAR |
210.6 |
11.7 |
222.3 |
18 |
1 |
3.86 |
3.86 |
3.86 |
19.3 |
670.8 |
46.57 |
0.1366 |
| LWIA |
238.3 |
55.6 |
293.9 |
30 |
7 |
3.18 |
3.18 |
9.54 |
22.3 |
1093.4 |
100.47 |
0.1213 |
| Niedźwiedź |
264.4 |
61.7 |
326.1 |
30 |
7 |
3.35 |
3.35 |
10.1 |
23.5 |
1213.4 |
111.5 |
0.1093 |
| Koza |
324.3 |
75.7 |
400 |
30 |
7 |
3.71 |
3.71 |
11.1 |
26 |
1488.2 |
135.13 |
0.0891 |
| Owiec |
375.1 |
87.5 |
462.6 |
30 |
7 |
3.99 |
3.99 |
12 |
27.9 |
1721.3 |
156.3 |
0.0771 |
| ANTYLOPA |
374.1 |
48.5 |
422.6 |
54 |
7 |
2.97 |
2.97 |
8.91 |
26.7 |
1413.8 |
118.88 |
0.0773 |
| BISON |
381.7 |
49.5 |
431.2 |
54 |
7 |
3 |
3 |
9 |
27 |
1442.5 |
121.3 |
0.0758 |
| Renifer |
429.6 |
100.2 |
529.8 |
30 |
7 |
4.27 |
4.27 |
12.8 |
29.9 |
1971.4 |
179 |
0.0673 |
| ZEBRA |
428.9 |
55.6 |
484.5 |
54 |
7 |
3.18 |
3.18 |
9.54 |
28.6 |
1620.8 |
131.92 |
0.0674 |
| ELK |
477.1 |
111.3 |
588.5 |
30 |
7 |
4.5 |
4.5 |
13.5 |
31.5 |
2189.5 |
198.8 |
0.0606 |
| KAMEL |
476 |
61.7 |
537.7 |
54 |
7 |
3.35 |
3.35 |
10.1 |
30.2 |
1798.8 |
146.4 |
0.0608 |
| Łos |
528.5 |
68.5 |
597 |
54 |
7 |
3.53 |
3.53 |
10.6 |
31.8 |
