Szczegółowy opis produktu
| Napięcie znamionowe: |
132 kV |
Tworzywo: |
Aluminium I Stal |
| Aplikacja: |
Napowietrzna linia przesyłowa |
Kształt przewodnika: |
Okólnik |
| Typ: |
Wysokie napięcie |
Przekrój poprzeczny: |
10-800 m2 |

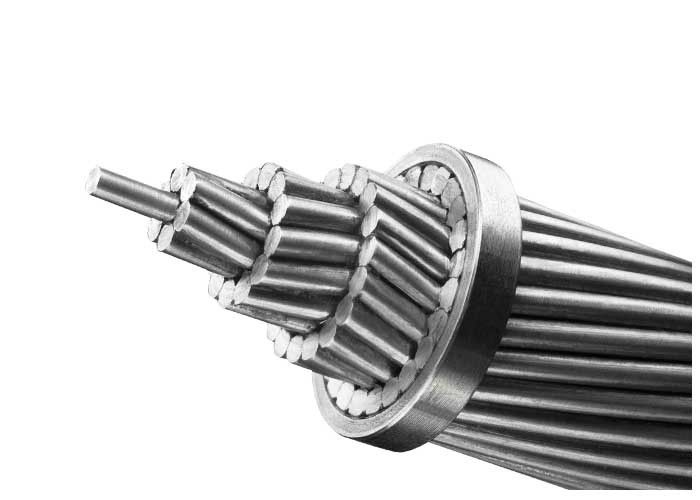

Przewód napowietrzny 750AWG 1200AWG ACSR, przewód napowietrzny
Kabel napowietrzny ACARDołącz następujący kod i specyfikację
Napowietrzny kabel ze stopu ACAR szeroko stosowany w liniach elektroenergetycznych o różnych poziomach napięcia, ponieważ ma takie zalety, jak wysoka wytrzymałość mechaniczna, dobra przewodność, odporność na korozję, jednostkowa objętość światła, łatwy w konfiguracji, odporność na wysoką temperaturę, prosta konstrukcja, wygodna instalacja i konserwacja, duża zdolność przesyłowa, a także nadaje się do układania w poprzek rzek i dolin, gdzie istnieją specjalne ukształtowania geograficzne.
Norma przewodu AAC: GB1179-83, IEC1089-91.
Aplikacje
Nadaje się do stosowania w liniach dystrybucji energii lub instalacjach stacjonarnych o napięciu znamionowym do 0,6/KV wewnątrz/na zewnątrz, w osłonie kablowej, w kanale podziemnym, gdzie nie jest narażony na działanie mechaniczne szkoda.
Charakterystyczny
- Wysoka wytrzymałość na rozciąganie, niewielka waga, mały ugięcie
- Aluminium o twardej powierzchni, odporne na wytłaczanie, łatwe połączenie, konstrukcja o wysokiej wydajności
-- Dobra odporność na pełzanie
-Odporny na korozję, długa żywotność
| Typ |
Opis |
Liczba przewodów |
Obszar sekcji
(mm2)
|
| AAC |
Cały aluminiowy przewodnik |
7~127 |
16 ~ 1500 |
| AAAC |
Cały przewodnik ze stopu aluminium |
7 ~ 91 |
17 ~ 1300 |
| ACSR |
Przewodniki aluminiowe
Wzmocniona stalą
|
7~103 |
16 ~ 1250 |
| AACSR |
Przewodniki ze stopu aluminium
Wzmocniona stalą
|
7~103 |
16 ~ 1250 |
| ACAR/AW |
Przewodniki aluminiowe
Wzmocniony stopem aluminium
|
7~103 |
16 ~ 1250 |
| ACSW/S |
Przewodniki aluminiowe
Drut/linka stalowa pokryta aluminium
|
7~103 |
16 ~ 1250 |
| GSW |
Drut stalowy ocynkowany |
3/2,64 ~ 37/4,55 |
16,41 ~ 765,99 |
Dane techniczne przewodu ACSR
| BS215 CZĘŚĆ 2 |
| Kod |
Przechodzić |
Liczba przewodów |
Średnica drutu |
Średnica |
Masa na |
Oceniono |
Maksymalny |
| nazwa |
sekcja |
długość jednostki |
wytrzymałość |
Rezystancja prądu stałego |
| |
Glin |
Stal |
Całkowity |
Glin |
Stal |
Rdzeń |
Warunek |
|
|
w temperaturze 20°C |
| |
mm2 |
mm2 |
mm2 |
Glin |
Stal |
mm |
mm |
mm |
mm |
kg/km |
kN |
om/km |
| KRET |
10.6 |
1,77 |
12.4 |
6 |
1 |
1,5 |
1,5 |
1,5 |
4,5 |
42,8 |
4.14 |
2.7027 |
| WIEWIÓRKA |
21 |
3.5 |
24,5 |
6 |
1 |
2.11 |
2.11 |
2.11 |
6.33 |
84,7 |
7,87 |
1,3659 |
| GOPHEL |
26.2 |
4,37 |
30.6 |
6 |
1 |
2,36 |
2,36 |
2,36 |
7.08 |
106 |
9,58 |
1.0919 |
| ŁASICA |
31,6 |
5.27 |
36,9 |
6 |
1 |
2,59 |
2,59 |
2,59 |
7,77 |
127,6 |
11.38 |
0,9065 |
| LIS |
36,7 |
6.11 |
42,8 |
6 |
1 |
2,79 |
2,79 |
2,79 |
8.37 |
148.1 |
13.21 |
0,7812 |
| FRETKA |
42,4 |
7.07 |
49,5 |
6 |
1 |
3 |
3 |
3 |
9 |
171,2 |
15.27 |
0,6757 |
| KRÓLIK |
52,9 |
8.81 |
61,7 |
6 |
1 |
3.35 |
3.35 |
3.35 |
10.1 |
213,5 |
18.42 |
0,5419 |
| MINIK |
63.1 |
10,5 |
73,6 |
6 |
1 |
3,66 |
3,66 |
3,66 |
11 |
254,9 |
21.67 |
0,454 |
| SKUNKS |
63.2 |
36,9 |
100,1 |
12 |
7 |
2,59 |
2,59 |
7,77 |
13 |
463 |
52,79 |
0,4568 |
| BÓBR |
75 |
12,5 |
87,5 |
6 |
1 |
3,99 |
3,99 |
3,99 |
12 |
302,9 |
25,76 |
0,382 |
| KOŃ |
73,4 |
42,8 |
116.2 |
12 |
7 |
2,79 |
2,79 |
8.37 |
14 |
537,3 |
61,26 |
0,3936 |
| SZOP |
78,8 |
13.1 |
92 |
6 |
1 |
4.09 |
4.09 |
4.09 |
12.3 |
318.3 |
27.06 |
0,3635 |
| WYDRA |
83,9 |
14 |
97,9 |
6 |
1 |
4.22 |
4.22 |
4.22 |
12.7 |
338,8 |
28.81 |
0,3415 |
| KOT |
95,4 |
15.9 |
111,3 |
6 |
1 |
4,5 |
4,5 |
4,5 |
13,5 |
385.3 |
32,76 |
0,3003 |
| ZAJĄC |
105 |
17,5 |
122,5 |
6 |
1 |
4,72 |
4,72 |
4,72 |
14.2 |
423,8 |
36.04 |
0,273 |
| PIES |
105 |
13.6 |
118,5 |
6 |
7 |
4,72 |
1,57 |
4,71 |
14.2 |
394 |
32,65 |
0,2733 |
| KOJOT |
131,7 |
20.1 |
151,8 |
26 |
7 |
2,54 |
1,91 |
5,73 |
15.9 |
520,7 |
45,86 |
0,2192 |
| PUMA |
131,5 |
7.31 |
138,8 |
18 |
1 |
3.05 |
3.05 |
3.05 |
15.3 |
418,8 |
29,74 |
0,2188 |
| TYGRYS |
131,2 |
30.6 |
161,9 |
30 |
7 |
2,36 |
2,36 |
7.08 |
16,5 |
602.2 |
57,87 |
0,2202 |
| WILK |
158.1 |
36,9 |
194,9 |
30 |
7 |
2,59 |
2,59 |
7,77 |
18.1 |
725,3 |
68,91 |
0,1829 |
| DINGO |
158,7 |
8.81 |
167,5 |
18 |
1 |
3.35 |
3.35 |
3.35 |
16.8 |
505.2 |
35,87 |
0,1814 |
| RYŚ |
183,4 |
42,8 |
226.2 |
30 |
7 |
2,79 |
2,79 |
8.37 |
19,5 |
841,6 |
79,97 |
0,1576 |
| KARAKAL |
184,2 |
10.2 |
194,5 |
18 |
1 |
3.61 |
3.61 |
3.61 |
18.1 |
586,7 |
40,74 |
0,1562 |
| PANTERA |
212.1 |
49,5 |
261,5 |
30 |
7 |
3 |
3 |
9 |
21 |
973.1 |
92,46 |
0,1363 |
| JAGUAR |
210,6 |
11.7 |
222.3 |
18 |
1 |
3,86 |
3,86 |
3,86 |
19.3 |
670,8 |
46,57 |
0,1366 |
| LEW |
238,3 |
55,6 |
293,9 |
30 |
7 |
3.18 |
3.18 |
9,54 |
22.3 |
1093,4 |
100,47 |
0,1213 |
| NIEDŹWIEDŹ |
264,4 |
61,7 |
326.1 |
30 |
7 |
3.35 |
3.35 |
10.1 |
23,5 |
1213,4 |
111,5 |
0,1093 |
| KOZA |
324.3 |
75,7 |
400 |
30 |
7 |
3,71 |
3,71 |
11.1 |
26 |
1488,2 |
135.13 |
0,0891 |
| OWCE |
375.1 |
87,5 |
462,6 |
30 |
7 |
3,99 |
3,99 |
12 |
27,9 |
1721,3 |
156,3 |
0,0771 |
| ANTYLOPA |
374.1 |
48,5 |
422,6 |
54 |
7 |
2,97 |
2,97 |
8,91 |
26,7 |
1413,8 |
118,88 |
0,0773 |
| BIZON |
381,7 |
49,5 |
431.2 |
54 |
7 |
3 |
3 |
9 |
27 |
1442,5 |
121,3 |
0,0758 |
| JELEŃ |
429,6 |
100,2 |
529,8 |
30 |
7 |
4,27 |
4,27 |
12.8 |
29,9 |
1971.4 |
179 |
0,0673 |
| ZEBRA |
428,9 |
55,6 |
484,5 |
54 |
7 |
3.18 |
3.18 |
9,54 |
28.6 |
1620,8 |
131,92 |
0,0674 |
| JELEŃ KANADYJSKI |
477.1 |
111,3 |
588,5 |
30 |
7 |
4,5 |
4,5 |
13,5 |
31,5 |
2189,5 |
198,8 |
0,0606 |
| WIELBŁĄD |
476 |
61,7 |
537,7 |
54 |
7 |
3.35 |
3.35 |
10.1 |
30.2 |
1798,8 |
146,4 |
0,0608 |
|
ŁOŚ
|
528,5 |
68,5 |
597 |
54 |
7 |
3,53 |
3,53 |
10.6 |
31,8 |
