Linia napowietrzna z przewodem aluminiowym wzmocnionym drutem stalowym z gołym przewodnikiem
Aplikacje
Przewodnik ACSR jest szeroko stosowany w elektroenergetycznych liniach przesyłowych o różnych poziomach napięcia, ponieważ ma tak dobre właściwości, jak prosta konstrukcja, wygodna instalacja i konserwacja, niski koszt linii, duża zdolność przesyłowa, a także nadaje się do układania w poprzek rzek i dolin, gdzie istnieją szczególne cechy geograficzne.
Budowa

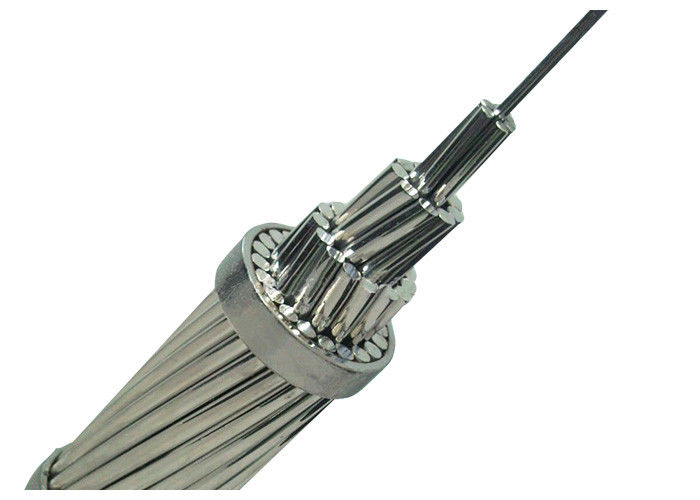

Druty ze stopu aluminium 1350-H-19, koncentrycznie skręcone wokół stalowego rdzenia. Drut rdzeniowy do ACSR jest dostępny w ocynku klasy A, B lub C; „aluminiowane” powlekane aluminium (AZ); Lub pokryte aluminium (AW). Dodatkowa ochrona przed korozją jest dostępna poprzez nałożenie smaru na rdzeń lub nasmarowanie całego kabla smarem.
Kod
Nazwa |
Nominalny |
Liczba/średnica |
Obliczona powierzchnia mm2 |
Średnica mm |
Opór
≤Ω/km |
Siła
KN |
Waga
kg/km |
| AWG lub MCM |
Glin
mm |
Stal
mm |
Glin |
Stal |
Całkowity |
| Indyk |
6 |
6/1,68 |
1/1,68 |
13.29 |
2.19 |
15.48 |
5.04 |
2.1586 |
5.24 |
54 |
| Łabędź |
4 |
3/2.12 |
1/2.12 |
21.16 |
3,55 |
24.71 |
6.36 |
1,3557 |
8.32 |
85 |
| Swanat |
4 |
7/1,96 |
1/2,61 |
21.16 |
5.35 |
26.51 |
6,53 |
1,3557 |
10.53 |
100 |
| Wróbel |
2 |
6/2,67 |
1/2,67 |
33,61 |
5.61 |
39.22 |
8.01 |
0,8535 |
12.70 |
136 |
| Sparowany |
2 |
7/2,47 |
1/3.30 |
33,61 |
8,52 |
42.13 |
8.24 |
0,8535 |
16.11 |
159 |
| Rudzik |
1 |
6/3.00 |
1/3.00 |
42,39 |
7.10 |
49,49 |
9.00 |
0,6767 |
15.85 |
171 |
| Kruk |
1/0 |
6/3,78 |
1/3,37 |
53,48 |
8,90 |
62,38 |
10.11 |
0,5364 |
19.32 |
216 |
| Przepiórka |
2/0 |
6/3,78 |
1/3,78 |
67,42 |
11.23 |
78,65 |
11.34 |
0,4255 |
23.62 |
273 |
| Gołąb |
3/0 |
6/4,25 |
1/4,25 |
85.03 |
14.19 |
99.22 |
12.75 |
0,3373 |
29.41 |
343 |
| Pingwin |
4/0 |
6/477 |
1/4,77 |
107,23 |
17.87 |
125.10 |
14.31 |
0,2675 |
37.06 |
433 |
| Jemiołucha |
266,8 |
18.03.09 |
1/3.09 |
135.16 |
7,48 |
142,64 |
15.45 |
0,2133 |
30.27 |
431 |
| Kuropatwa |
266,8 |
26/2,57 |
7/2.00 |
135.16 |
22.00 |
157.16 |
16.28 |
0,2143 |
50,29 |
546 |
| Struś |
300 |
26/2,73 |
7/2.12 |
152,00 |
24.71 |
176,71 |
17.28 |
0,1906 |
56,52 |
614 |
| Merlinie |
336,4 |
18/3,47 |
1/3,47 |
170,45 |
9.48 |
179,93 |
17,5 |
0,1691 |
38.23 |
544 |
| Dzwoniec |
336,4 |
26/2,89 |
7/2,25 |
170,45 |
21.81 |
198,26 |
18.31 |
0,1699 |
62,71 |
689 |
| Wilga |
336,4 |
30/2,69 |
7/2,69 |
170,45 |
39,81 |
210,26 |
18.83 |
0,1704 |
77,27 |
784 |
| Sikora |
397,5 |
18/3,77 |
1/3,77 |
201,42 |
11.16 |
212,58 |
18.85 |
0,1431 |
43,99 |
642 |
| Branta |
397,5 |
24/3,27 |
7/2.18 |
201,42 |
26.13 |
227,55 |
19.61 |
0,1438 |
64,69 |
762 |
| Ibis |
397,5 |
26/3.14 |
7/2,44 |
201,42 |
32,77 |
234.19 |
19.88 |
0,1438 |
72.11 |
814 |
| Skowronek |
397,5 |
30/2,92 |
7/2,92 |
201,42 |
46,97 |
248,39 |
20.44 |
0,1442 |
88,69 |
927 |
| Pelikan |
477 |
18/4.14 |
1/4,14 |
241,68 |
13.42 |
255.10 |
20.70 |
0,1193 |
52.16 |
771 |
| Migotanie |
477 |
24/3,58 |
7/2,39 |
241,68 |
31.29 |
272,97 |
21.49 |
0,1199 |
76,66 |
915 |
| Jastrząb |
477 |
26/3,44 |
7/2,67 |
241,68 |
39,42 |
281.10 |
21.79 |
0,1199 |
86,65 |
978 |
| Kura |
477 |
30/3,20 |
7/3.20 |
241,68 |
56,39 |
298.07 |
22.40 |
0,1201 |
105,34 |
1112 |
| Rybołów |
556,5 |
18/4,47 |
1/4,47 |
282,00 |
15.68 |
297,68 |
22.35 |
0,1022 |
60,88 |
899 |
| Papuga długoogonowa |
556,5 |
24/3,87 |
7/2,58 |
282,00 |
36,58 |
318,58 |
23.22 |
0,1027 |
88.22 |
1067 |
| Gołąb |
556,5 |
26/3,72 |
7/2,89 |
282,00 |
45,94 |
327,94 |
23.55 |
0,1027 |
101.03 |
1140 |
