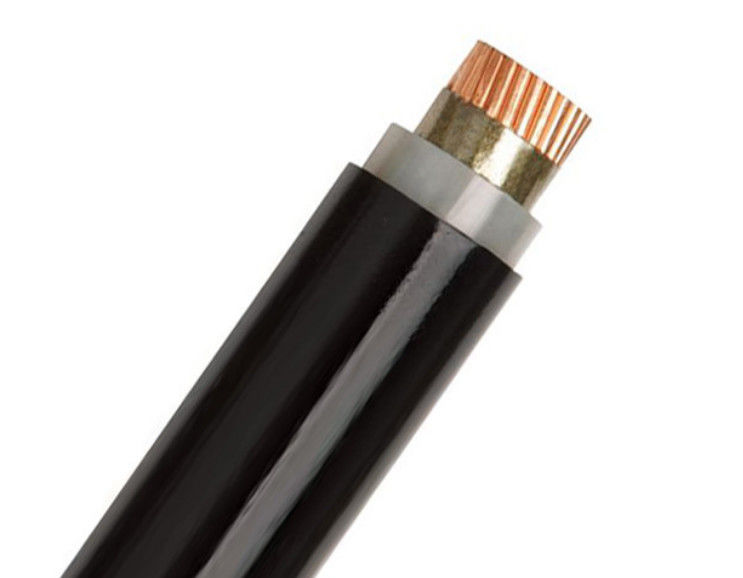

Nazwa produktu | Ognioodporny kabel FRC XLPE Cena |
Napięcie znamionowe | 0,6 / 1kV |
Temperatura znamionowa | 90 ℃ |
Konduktor | Lity lub skręcony przewód miedziany z uzwojoną taśmą mikową |
Izolacja | Związek XLPE lub LSZH |
Osłona | Związek LSZH |
Kolor płaszcza | Pomarańczowy lub czerwony lub czarny |
Podanie | Do stałego okablowania; Niezbędne obwody bezpieczeństwa, w których kabel jest chroniony przez magistralę lub przewód. |
Kable ognioodporne
• Napięcie znamionowe: 450/750 V, 600/1000 V.
• Konstrukcja: przewód giętki lub miedziany / Taśma ogniotrwała mineralna (Mika / Szkło) izolacja LSOH
• Zakres: 0,5 mm² - 400 mm²
• Zastosowanie: Do stałych okablowania / podstawowych obwodów bezpieczeństwa, w których kabel jest chroniony przez magistralę lub przewód
Kable zasilające 300/500 V Mica + XLPE w izolacji, LSZH (2-4 rdzenie)
600 / 1000V Mika + izolowane XLPE, kable zasilające w osłonie LSZH (2-4 rdzenie)
Izolowane kable sterujące 300/500 V SR (2-4 rdzenie)
300/500 V SR Izolowane i ogólnie ekranowane kable sterujące (2-4 rdzenie i multicores)
Kable kontrolne izolowane i ogólnie ekranowane Mica + SR 300/500 V (2-4 rdzenie i wielopunktowe)
Izolowane kable sterujące 450 / 750V SR (2-5 rdzeni)
Kable sterowania 450/750 V SR izolowane i ogólnie ekranowane (2-4 rdzenie i multicores)
Kable sterownicze w izolacji elastycznej 600 / 1000V SR
Konstrukcje
Konduktor: Druty miedziane z klasą 1/2 odprężone, pełne lub skręcone, z nawiniętą taśmą mikową
Izolacja: mieszanka XLPE lub LSZH
Pochwa: związek LSZH
Kolor rdzenia: czerwony, czarny, niebieski, biały dla aktywnego rdzenia, zielony / żółty dla rdzenia ziemnego, pomarańczowy lub czerwony lub czarny dla pochwy
Max. Temperatura pracy: 100 metrów na rolkę lub drewniany bęben lub zgodnie z wymaganiami
Zdolność produkcyjna: 20 km / dzień
MOQ: 5000 metrów dla małego rozmiaru, 1000 metrów dla dużego rozmiaru
Certyfikaty
CE, RoHS, CCC, KEMA i inne na życzenie
Charakterystyka operacyjna
1, długookresowa dopuszczalna temperatura pracy przewodu kablowego ≤70 ° C
2, Najwyższa temperatura pracy kabla w przypadku zwarcia (najdłuższy czas nie przekracza 5 s): ≤ 300 mm 2 przewód kablowy ≤160 ° C, ≥ 300 mm 2 przewód kablowy ≤ 140 ° C.
3, temperatura układania powinna przekraczać 0 ℃, dopuszczalny promień gięcia kabla : dla nieuzbrojonego kabla jednożyłowego powinien wynosić nie mniej niż 20 razy większej niż średnica zewnętrzna ; w przypadku nieuzbrojonego kabla wielordzeniowego powinien być nie mniejszy niż 15 razy jego zewnętrzna średnica
4, Z właściwościami zmniejszającymi palność , ZA, ZB, ZC, ZD są 4 rodzajami
5, Produkt ma zastosowanie do linii przesyłowych i dystrybucyjnych AC 50 Hz o napięciu znamionowym 0,6 / 1KV
| Nie m. Przekrój przewodu | Grubość izolacji | Osłona | Około. | Około | Max. Rezystancja przewodu DC (20 ° C) | Napięcie testowe | Aktualna ocena | |
| mm2 | mm | Grubość | OD | Waga | Ω / km | AC | ||
| mm | mm | kg / km | kV / 5 min | W powietrzu (A) | W glebie (A) | |||
| 3 × 1,5 | 0,7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| 3 × 2,5 | 0,7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 | 0,7 | 1.8 | 15.2 | 304 | 4,61 | 3.5 | 34 | 45 |
| 3 × 6 | 0,7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 0,7 | 1.8 | 19,1 | 534 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 0,7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 0,9 | 1.8 | 24,7 | 1063 | 0,727 | 3.5 | 105 | 125 |
| 3 × 35 | 0,9 | 1.8 | 26,9 | 1380 | 0,524 | 3.5 | 125 | 155 |
| 3 × 50 | 1 | 1.9 | 30,5 | 1837 | 0,387 | 3.5 | 160 | 185 |
| 3 × 70 | 1.1 | 2) | 35 | 2490 | 0,268 | 3.5 | 200 | 225 |
| 3 × 95 | 1.1 | 2.1 | 39,1 | 3325 | 0,193 | 3.5 | 245 | 270 |
| 3 × 120 | 1.2 | 2.3 | 42,8 | 4120 | 0,153 | 3.5 | 285 | 310 |
| 3 × 150 | 1.4 | 2.4 | 47,5 | 5092 | 0,124 | 3.5 | 325 | 345 |
| 3 × 185 | 1.6 | 2.6 | 52,9 | 6245 | 0,0991 | 3.5 | 375 | 390 |
| 3 × 240 | 1.7 | 2.7 | 58,5 | 7996 | 0,0754 | 3.5 | 440 | 450 |
| 4 × 1,5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2,5 | 0,7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0,7 | 1.8 | 16.5 | 369 | 4,61 | 3.5 | 34 | 45 |
| 4 × 6 | 0,7 | 1.8 | 17,8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0,7 | 1.8 | 20,9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 0,7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0,9 | 1.8 | 27,1 | 1351 | 0,727 | 3.5 | 105 | 125 |
| 4 × 35 | 0,9 | 1.8 | 29,5 | 1772 | 0,524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38,4 | 2380 | 0,387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 2) | 43,2 | 3302 | 0,268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47,3 | 4330 | 0,193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52,5 | 5374 | 0,153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58,3 | 6655 | 0,124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64,7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73,1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
| 5 × 1,5 | 0,7 | 1.8 | 13,6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5 × 2,5 | 0,7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5 × 4 | 0,7 | 1.8 | 17,9 | 441 | 4,61 | 3.5 | 34 | 45 |
| 5 × 6 | 0,7 | 1.8 | 19,3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 0,7 | 1.8 | 22,8 | 809 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 0,7 | 1.8 | 25,6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 0,9 | 1.8 | 29,7 | 1664 | 0,727 | 3.5 | 105 | 125 |
| 5 × 35 | 0,9 | 1.9 | 32,6 | 2194 | 0,524 | 3.5 | 125 | 155 |
| 5 × 50 | 1 | 2) | 37,3 | 3013 | 0,387 | 3.5 | 160 | 185 |
| 5 × 70 | 1.1 | 2.1 | 42,9 | 4101 | 0,268 | 3.5 | 200 | 225 |
| 5 × 95 | 1.1 | 2.2 | 48,2 | 5382 | 0,193 | 3.5 | 245 | 270 |
| 5 × 120 | 1.2 | 2.4 | 52,7 | 6685 | 0,153 | 3.5 | 285 | 310 |
| 5 × 150 | 1.4 | 2.5 | 58,5 | 8363 | 0,124 | 3.5 | 325 | 345 |
| 5 × 185 | 1.6 | 2.7 | 65,1 | 10268 | 0,0991 | 3.5 | 375 | 390 |
| 5 × 240 | 1.7 | 3.1 | 72,3 | 13167 | 0,0754 | 3.5 | 440 | 450 |
