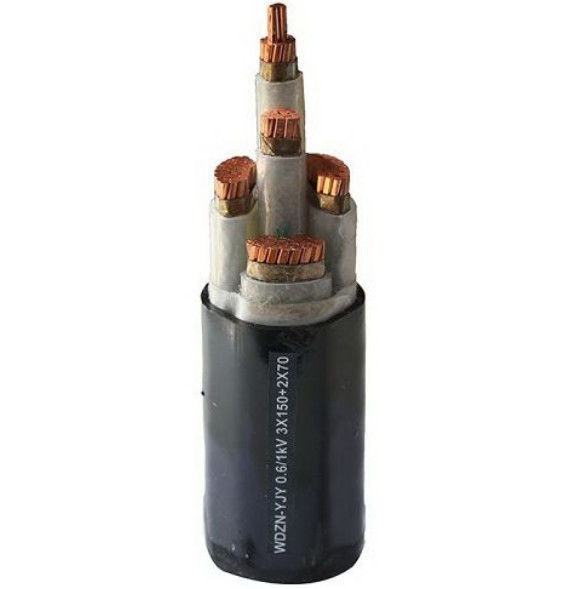

Struktura kabli
Przewodnik : elastyczny przewód miedziany klasy 1,2,5
Ekran: taśma mikowa
Izolacja: PVC lub LSZH PO
Płaszcz: PVC: (opcjonalnie)
Napięcie znamionowe : 450/750 V.
1. Zastosowanie
Elastyczny kabel do średnich naprężeń mechanicznych. Dozwolone częste zginanie i skręcanie. Szczególnie nadaje się do stosowania w gospodarstwach domowych, kuchniach i biurach w suchych i wilgotnych warunkach, np. pralki, suszarki, lodówki itp., o ile kabel jest dostosowany do zasadniczych specyfikacji urządzenia. Nadaje się również do kuchenek, tj. Gorących urządzeń, pod warunkiem, że nie będzie miało bezpośredniego kontaktu z gorącymi częściami urządzenia i nie będzie narażone na promieniowanie cieplne. Nadaje się do stałego montażu w meblach, ścianach działowych, okładzinach dekoracyjnych i wnękach w prefabrykowanych elementach konstrukcyjnych
2. Dane techniczne
Zakres temperatur :
podczas instalacji: od +5 ° C do +70 ° C
naprawiono: od -30 ° C do +70 ° C
przy zwarciu maks. 5 s: do 150 ° C
temperatura otoczenia podczas przechowywania: do 40 ° C
Napięcie nominalne : Uο / U = 300/500 V.
Napięcie testowe : 2000 V.
Minimalny wewnętrzny promień gięcia : 4D dla D <8 mm
5D dla 8–12 mm
6D dla D> 12 mm
przekrój główny mm2 | struktura przewodnika | Średnica zewnętrzna mm | Grubość izolacji mm | Grubość płaszcza mm | Rezystancja żyły przy 20 ° C Ω / km | Konkretny. el. rezystancja izolacji w 70 ° C MΩkm |
2x0,75 | 24x0,2 | 5.7-7.2 | 0,6 | 0,8 | 26,0 | 0,011 |
2x1 | 32x0,2 | 5,9–7,5 | 0,6 | 0,8 | 19,5 | 0,010 |
2x1,5 | 30x0,25 | 6,8–8,6 | 0,7 | 0,8 | 13,3 | 0,010 |
2x2,5 | 50 x 0,25 | 8.4–10.6 | 0,8 | 1.0 | 7,98 | 0,0095 |
3x0,75 | 24x0,2 | 6,0–7,6 | 0,6 | 0,8 | 26,0 | 0,011 |
3x1 | 32x0,2 | 6.3–8.0 | 0,6 | 0,8 | 19,5 | 0,010 |
3x1,5 | 30x0,25 | 7.4–9.4 | 0,7 | 0,9 | 13,3 | 0,010 |
3x2,5 | 50 x 0,25 | 9.2–11.4 | 0,8 | 1.1 | 7,98 | 0,0095 |
3x4 | 56x0,3 | 10.5–13.1 | 0,8 | 1.2 | 4,95 | 0,0078 |
4x0,75 | 24x0,2 | 6.6–8.3 | 0,6 | 0,8 | 26,0 | 0,011 |
4x1 | 32 x 0,20 | 7,1 - 09,0 | 0,6 | 0,9 | 19,5 | 0,010 |
4x1,5 | 30 x 0,25 | 8,4 - 10,5 | 0,7 | 1.0 | 13,3 | 0,010 |
4x2,5 | 50 x 0,25 | 10,1–12,5 | 0,8 | 1.1 | 7,98 | 0,0095 |
4x4 | 56 x 0,30 | 11,5 - 14,3 | 0,8 | 1.2 | 4,95 | 0,0078 |
4x6 | 84 x 0,30 | 14,7 | 0,8 | 1.2 | 3,30 | 0,0068 |
5x0,75 | 24 x 0,20 | 7,4 - 9,3 | 0,6 | 0,9 | 26,0 | 0,011 |
5x1 | 32 x 0,20 | 7,8 - 9,8 | 0,6 | 0,9 | 19,5 | 0,010 |
5x1,5 | 30 x 0,25 | 9,3 - 11,6 | 0,7 | 1.1 | 13,3 | 0,010 |
5x2,5 | 50 x 0,25 | 11,2 - 13,9 | 0,8 | 1.2 | 7,98 | 0,0095 |
Charakterystyka operacyjna
1, długookresowa dopuszczalna temperatura pracy przewodu kablowego ≤70 ° C
2, Najwyższa temperatura pracy kabla w przypadku zwarcia (najdłuższy czas nie przekracza 5 s): ≤ 300 mm 2 przewód kablowy ≤160 ° C, ≥ 300 mm 2 przewód kablowy ≤ 14 0 ° C.
3, temperatura układania powinna przekraczać 0 ℃, dopuszczalny promień gięcia kabla : dla nieuzbrojonego kabla jednożyłowego powinien wynosić nie mniej niż 20 razy większej niż średnica zewnętrzna ; w przypadku nieuzbrojonego kabla wielordzeniowego powinien być nie mniejszy niż 15 razy jego zewnętrzna średnica
4, Z właściwościami zmniejszającymi palność , ZA, ZB, ZC, ZD są 4 rodzajami
5, Produkt dotyczy linii przesyłowych i dystrybucyjnych AC 50 Hz o napięciu znamionowym 0,6 / 1 KV
