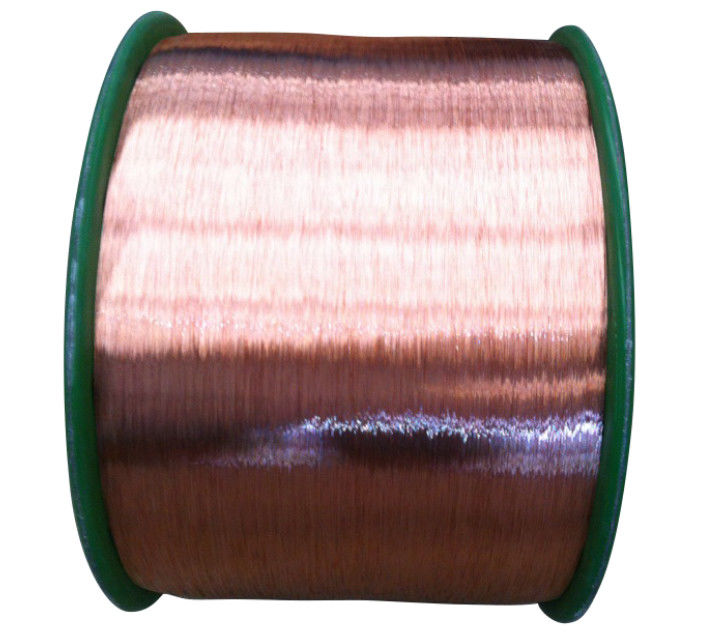

Kurtka PVC CCA Conductor Copper Clad Drut aluminiowy, miedziowany drut aluminiowy Struktura produktu:
Aluminiowy przewodnik miedziowany
Izolacja XLPE lub PVC
Pochwa z PCW lub z poliolefiny
Klasyfikacja
Jednym z nich jest aluminiowy kabel miedziowany do celów sygnałowych lub komunikacyjnych, a drugi do zasilania
Poziom napięcia
0,6 / 1KV3,6 / 6KV8,7 / 10KV, 8,7 / 15KV12 / 20KV
18 / 20KV21 / 35KV26 / 35KV
Opis produktu
Drut aluminiowy platerowany miedzią i pokryty technologią spawania, wysokiej jakości okładzina miedziana koncentrycznie na zewnętrznej powierzchni pręta aluminiowego lub drutu rdzeniowego z drutu stalowego oraz tworzenie silnego wiązania metalurgicznego między atomami między warstwą miedzi a rdzeniem, tak, że dwa różne materiały metalowe połączone w integralną całość, mogą być wykonane jako proces ciągnienia i wyżarzania jako pojedynczy proces ciągnienia drutu miedzianego i aluminiowego z regulowanym stosunkiem objętości do objętości warstwy miedzi pozostał względnie stały na stałym poziomie.
Analiza cech produktu:
1, rezystywność DC: drut aluminiowy platerowany miedzią Rezystancja linii miedzianej większa niż około 1,5 razy drut miedziany, wartości żeńskie są takie same, drut miedziany platerowany miedzianym drutem waży około 1/2.
2, Zastosowanie miedzianego przewodnika aluminiowego może być kontynuowane przez wiele lat, aby sprostać prądowi w wyborze produktów z drutu i kabli, projektowania, instalacji i innych nawyków, również naciskał zaciski kablowe, umożliwiając lutowanie.
3, niższa rezystancja AC:
4, Niska waga i niski koszt: W porównaniu z tymi samymi specyfikacjami technicznymi co kabel miedziany, oszczędność kosztów kabla z przewodem aluminiowym platerowanym miedzią o ponad 40%, oszczędność kosztów z przewodem kompozytowym platerowanym miedzią aluminium / miedzi o ponad 20%.
5, Dobra spawalność: drut aluminiowy platerowany miedzią ze względu na powierzchnię pokrytą warstwą koncentrycznej miedzi, drut miedziany, dzięki czemu ma taką samą spawalność, aby ułatwić produkcję
Rodzaj i dane
Pojedynczy rdzeń 0,6 / 1KV
| Nominalny odcinek przewodu | Nominalna grubość izolacji (mm) | Grubość pochewki (mm) | Średnica kabla (mm) | Masa referencyjna (kg / km) | 20 ℃ Maks. Rezystancja przewodu DC (Ω / KM) |
| 1x2,5 | 0,8 | 1.8 | 7.5 | 63 | 10,8 |
| 1x4 | 1.0 | 1.8 | 8.5 | 80 | 6,92 |
| 1x6 | 1.0 | 1.8 | 9.0 | 94 | 4,35 |
| 1x10 | 1.0 | 1.8 | 10,0 | 126 | 2,70 |
| 1x16 | 1.0 | 1.8 | 11.5 | 161 | 1,74 |
| 1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
| 1x35 | 1.2 | 1.8 | 14,0 | 277 | 0,765 |
| 1x50 | 1.4 | 1.8 | 16,0 | 355 | 0,539 |
| 1x70 | 1.4 | 1.8 | 17.5 | 460 | 0,386 |
| 1x95 | 1.6 | 1.8 | 20,0 | 603 | 0,284 |
| 1x120 | 1.6 | 1.8 | 21,5 | 722 | 0,220 |
| 1x150 | 1.8 | 1.8 | 24,0 | 871 | 0,173 |
| 1x185 | 2.0 | 1.8 | 26,0 | 1065 | 0,141 |
| 1x240 | 2.2 | 2.0 | 30,0 | 1364 | 0,102 |
| 1x300 | 2.4 | 2.2 | 32,0 | 1687 | 0,0843 |
