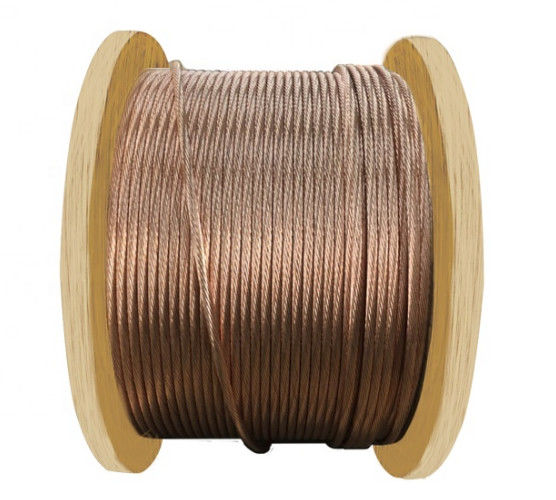

Nieopancerzony CNieopancerzony drut aluminiowy pokryty miedzią w osłonie PVC / poliolefiny YJVC-0.6 / 1KV
Opis produktu
Drut aluminiowy pokryty miedzią i pokryty technologią spawania, wysokiej jakości powłoka miedziana koncentrycznie na zewnętrznej powierzchni pręta aluminiowego lub drutu rdzeniowego z drutu stalowego oraz utworzenie silnego wiązania metalurgicznego między atomami między warstwą miedzi a rdzeniem, tak że dwa różne materiały metalowe połączone w integralną całość mogą sprawić, że proces ciągnienia i wyżarzania będzie procesem ciągnienia pojedynczego drutu metalowego z miedzi i aluminium z regulowaną proporcją do stosunku objętościowego warstwy miedzi, który pozostanie stosunkowo stały.
Struktura produktu:
Przewodnik aluminiowy pokryty miedzią
Izolacja XLPE lub PVC
Osłona z PCV lub poliolefiny
Analiza cech produktu:
1, Rezystywność prądu stałego: drut aluminiowy pokryty miedzią, rezystywność linii miedzianej większa niż około 1,5 razy większa od drutu miedzianego, wartości żeńskie są takie same, drut aluminiowy pokryty miedzią drut miedziany waży około 1/2.
2. Stosowanie przewodnika aluminiowego pokrytego miedzią może być kontynuowane przez wiele lat, aby sprostać obecnym wymaganiom w zakresie doboru, projektowania, instalacji i innych nawyków w zakresie przewodów i kabli, a także zacisnąć końcówki kablowe, umożliwiając lutowanie.
3, Niższy opór AC:
4, Lekka waga i niski koszt: W porównaniu z tymi samymi specyfikacjami technicznymi kabla miedzianego, oszczędność kosztów kabla z przewodnikiem aluminiowym pokrytym miedzią o ponad 40%, kabel kompozytowy z przewodnikiem aluminiowym / miedzianym pokrytym miedzią oszczędność kosztów o ponad 20%.
5, Dobra spawalność: drut aluminiowy pokryty miedzią ze względu na jego powierzchnię pokrytą warstwą koncentrycznej miedzi, z drutem miedzianym, dzięki czemu ma taką samą spawalność, aby ułatwić produkcję
Klasyfikacja
Jeden to kabel aluminiowy pokryty miedzią do celów sygnałowych lub komunikacyjnych, a drugi służy do zasilania
Poziom napięcia
0,6/1KV3,6/6KV8,7/10KV,8,7/15KV12/20KV
18/20KV21/35KV26/35KV
Typ i dane
Pojedynczy rdzeń 0,6/1KV
| Nominalny przekrój przewodnika |
Nominalne grubości izolacji (mm) |
Grubość oplotu (mm) |
Średnica kabla
(mm)
|
Waga referencyjna
(kg/km)
|
20 ℃ Maksymalna rezystancja przewodu DC (Ω/KM) |
| 1x2,5 |
0,8 |
1.8 |
7,5 |
63 |
10.8 |
| 1x4 |
1,0 |
1.8 |
8,5 |
80 |
6,92 |
| 1x6 |
1,0 |
1.8 |
9,0 |
94 |
4.35 |
| 1x10 |
1,0 |
1.8 |
10,0 |
126 |
2,70 |
| 1x16 |
1,0 |
1.8 |
11,5 |
161 |
1,74 |
| 1x25 |
1.2 |
1.8 |
13,5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14,0 |
277 |
0,765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0,539 |
| 1x70 |
1.4 |
1.8 |
17,5 |
460 |
0,386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0,284 |
| 1x120 |
1.6 |
1.8 |
21,5 |
722 |
0,220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0,173 |
| 1x185 |
2.0 |
1.8 |
26,0 |
1065 |
0,141 |
| 1x240 |
2.2 |
2.0 |
30,0 |
1364 |
0,102 |
| 1x300 |
2.4 |
2.2 |
32,0 |
1687 |
0,0843 |
