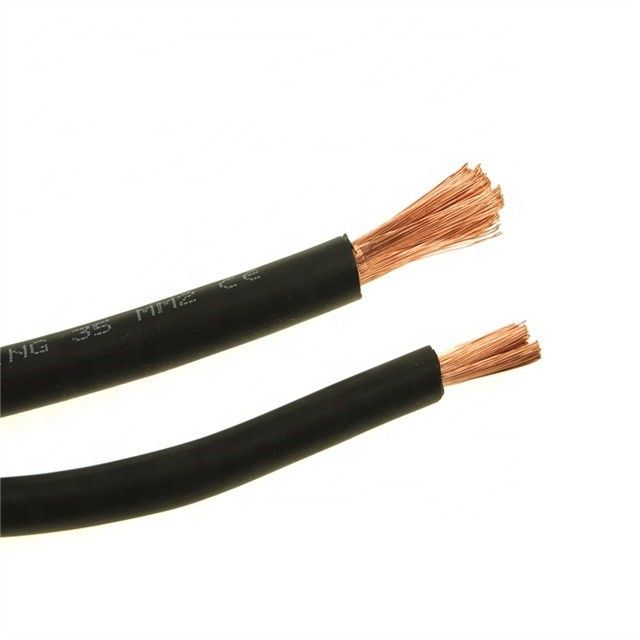

Elastyczny kabel spawalniczy z gumy silikonowej ASTM 400 mm2
Opis produktu
Podanie
Przewód gumowy z izolacją EPR miedzianą 450/750 V do urządzeń elektrycznych, narzędzi elektrycznych i różnych mobilnych urządzeń elektrycznych.
Budowa
Dyrygent: elastyczny, wyżarzony drut miedziany lub drut miedziany cynowany
Izolacja: Nitryl-Butadien-PVC lub Materiał gumowy lub EPR
Osłona: nitryl-butadien-PVC lub materiał gumowy lub CSP
Do wyboru kurtka czarna, pomarańczowa, czerwona lub żółto-niebieska, izolowana pojedynczo i podwójnie.
Rozmiary SQ MM (styl europejski): od 10 mm kw. Do 240 mm kw
Rozmiary AWG (styl północnoamerykański): 6 Awg do 500 MCM
Szeroki zakres temperatur: -55 ° C do 105 ° C
Charakterystyka
1. Znamionowe napięcie o częstotliwości sieciowej U0 / U: 450 / 750V, 300 / 500V i 300 / 300V.
2. Maksymalna dopuszczalna temperatura robocza przewodu wynosi 60 ° C.
3. Najniższa dopuszczalna temperatura pracy to -35 ° C.
4. Kabel gumowy można stosować w miejscach zanieczyszczonych olejem mineralnym i paliwowym.
5. D> 25 mm Minimalny promień gięcia przekracza 6-krotność średnicy kabla.
D≤25mm Minimalny promień gięcia to ponad 4-krotność średnicy kabla. (D-Średnica kabla) 2.
Specyfikacja
Rodzaj |
Ocenione |
Przekrój |
Liczba |
Aplikacje |
YQ |
300/300 |
0,3-0,75 |
2-5 |
Używany do lekkich przenośnych urządzeń elektrycznych i narzędzi |
YZ YZW |
300/500 |
1,5-6 |
2-5 |
Używany do różnych przenośnych urządzeń elektrycznych i narzędzi |
YC |
450/750 |
1,5-120 |
2-5 |
Używany do różnych przenośnych urządzeń elektrycznych, które |
YH |
- |
10-185 |
1 |
Do spawania łukowego |
Główne dane techniczne
Przekrój nominalny powierzchnia (mm2) |
Nr / średnica skrętka (mm) |
Nominalna osłona grubość (mm) |
Średnica całkowita (mm) |
Maks.rezystancja przewodu przy 20 ℃ (Ω / km) |
||
Min. |
Maks. |
Bez puszki |
Z puszką |
|||
10 |
322 / 0,20 |
1.8 |
7.5 |
9.7 |
1.91 |
1,95 |
16 |
513 / 0,20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
25 |
798 / 0,20 |
2.0 |
10.5 |
13,0 |
0,758 |
0,780 |
35 |
1121 / 0,20 |
2.0 |
11.5 |
14.5 |
0.536 |
0,552 |
50 |
1596 / 0,20 |
2.2 |
13.5 |
17,0 |
0.379 |
0,390 |
70 |
2214 / 0,20 |
2.4 |
15.0 |
19.5 |
0,268 |
0,276 |
95 |
2297 / 0,20 |
2.6 |
17,0 |
22,0 |
0,198 |
0,204 |
120 |
1702 / 0,30 |
2.8 |
19,0 |
24,0 |
0,161 |
0,164 |
150 |
2135 / 0,30 |
3.0 |
21,0 |
27,0 |
0,129 |
0,132 |
185 |
1443 / 0,40 |
3.2 |
22,0 |
29,0 |
0,106 |
0,108 |
240 |
1908 / 0,40 |
3.8 |
25,0 |
35,0 |
0,0801 |
0,0817 |
Nazwa modelu kabla gumowego
Kod HAR |
IEC |
Opis |
Napięcie Projekt |
Rdzenie |
H05RR-F |
60245IEC 53 (YZ) / YZ |
Zwykły sznur w osłonie gumowej |
300 / 500V |
2 ~ 5 |
H05RN-F |
60245 IEC 57 (YZW) / YZW |
Zwykły polichloropren lub |
300 / 500V |
2 ~ 5 |
H07RN-F |
60245 IEC 66 (YCW) / YC |
Ciężki polichloropren lub inny odpowiednik |
450 / 750V |
3 + 1/3 + 2/4 + 1 |
H01N2-D |
60245 IEC 81 (YH) |
Kabel elektrody do spawania łukowego z gumową osłoną |
100 / 100V |
10-120 |
60245 |
polichloropren lub inny odpowiednik syntetyczny |
100 / 100V |
10-120 |
Pakiet
Pakowanie w rolkę z tworzywa sztucznego, rolkę papieru, drewniany bęben, stalowy drewniany bęben lub zgodnie z wymaganiami klienta.
