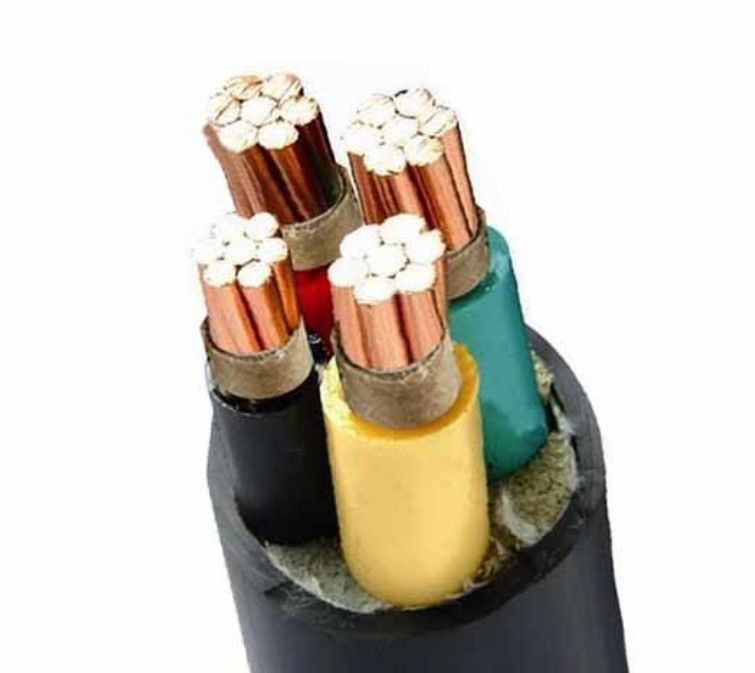

Kabel ognioodporny 1kV XLPE
Obszar zastosowania
Kable te są stosowane do zasilania systemów instalacji niskiego napięcia i nadają się do instalacji w pomieszczeniach wewnętrznych i zewnętrznych, kanałach kablowych, podziemnych, stacjach zasilania i wymiany,lokalna dystrybucja energii, i zakłady przemysłowe bez uszkodzeń mechanicznych.
budownictwo
1- Konduktor.
Przewodnik musi być klasą 1 lub klasą 2 zwykłej lub powlekanej miedzi wygrzewanej lub zwykłego aluminium lub stopów aluminium lub klasą 5 zwykłej lub powlekanej miedzi zgodnie z IEC 60228.
2. izolacja
Materiał i grubość XLPE powinny spełniać wymagania IEC 60502 lub BS 5467 i mogą pracować nieprzerwanie w temperaturze 90°C.
3Zestaw/wewnętrzna osłona
W przypadku kabli o okrągłych rdzeniach, z wyjątkiem kabli o więcej niż pięciu rdzeniach,stosowanie nakładających się wewnętrznych powłok jest dozwolone tylko w przypadku, gdy przepaść między rdzeniami została znacznie wypełnionaPrzed zastosowaniem wytłuszczonej warstwy wewnętrznej osłony dopuszcza się stosowanie odpowiedniego kleju.i materiał stosowany do wewnętrznego pokrycia i warstwy wypełniania powinien być odpowiedni dla temperatury roboczej kabla i kompatybilny z materiałem izolacyjnym; w przypadku kabli wolnych od halogenów, wewnętrzna warstwa pokrycia i wypełnienia powinna być również złożona z związków wolnych od halogenów.
4Pancerz.
Zgodnie z normą IEC 60502-1, aluminiowy/oczelany/przewód stalowy jest spiralizowany na wewnętrznej osłonie,i podwójne taśmy aluminiowe/ stalowe oraz miedziane/płytkowane druty miedziane mogą być również wytwarzane zgodnie z wymaganiami.
| Liczba rdzeni x |
Izolacja |
Nazwa |
Ø zewnętrzny |
masę |
Wartości bieżące w powietrzu 30°C |
Obecne ratingi zakopane 20°C |
maksymalny rezystancja prądu stałego przy 20°C |
| sekundowe. |
grubość |
Włócznia |
Ok. |
Ok. |
| |
|
grubość |
|
|
| mm2 |
mm |
mm |
mm |
kg / km |
A |
A |
Ω/km |
| 4x4 |
1 |
1.8 |
14.9 |
339 |
30 |
38 |
4.61 |
| 4x6 |
1 |
1.8 |
16.1 |
436 |
38 |
48 |
3.08 |
| 4x10 |
1 |
1.8 |
19.3 |
669 |
53 |
66 |
1.83 |
| 4x16 |
1 |
1.8 |
21.8 |
953 |
70 |
86 |
1.15 |
| 4x25 |
1.2 |
1.8 |
26 |
1374 |
94 |
112 |
0.73 |
| 4x35 |
1.2 |
1.8 |
28.7 |
1810 |
116 |
135 |
0.52 |
| 4x50 |
1.4 |
1.9 |
29.5 |
2312 |
139 |
161 |
0.39 |
| 4x70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0.27 |
| 4x95 |
1.6 |
2.2 |
38.1 |
4179 |
217 |
240 |
0.19 |
| 4×120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0.15 |
| 4x150 |
1.8 |
2.5 |
45.8 |
6414 |
294 |
309 |
0.12 |
| 4x185 |
2 |
2.7 |
50.5 |
7901 |
337 |
346 |
0.1 |
| 4×240 |
2.2 |
2.9 |
55.7 |
10249 |
401 |
403 |
0.08 |
| 4x300 |
2.4 |
3.1 |
63.4 |
13365 |
470 |
459 |
0.06 |
Istnieją 3 stopnie ochrony przeciwpożarowej do wyboru
Klasa A jest najwyższą stopnią oporowości płomienia, czyli materiał izolacyjny używany w kablu, linie,taśma/warstwa mocująca (wewnętrzna podkładka) i materiał powłoki są wszystkie materiały opóźniające płomień.
Wszystkie pozostałe materiały klasy B, z wyjątkiem materiałów izolacyjnych, są materiałami opóźniającymi płomień.
Klasa C tylko materiał osłony jest oporowy
Kabel NH (kabel ognioodporny) jest kablem wykonanym ze warstwy taśmy micy.odcięcie warstwy ogniotrwałej nici.
Kable LSZH, LSOH, LS0H, LSFH lub OHLS (kable zero-halogenów o niskim poziomie dymności) są kablami izolowanymi lub o zewnętrznej osłonie wykonanymi z materiałów o niskim poziomie dymności i wolnych od halogenów,które pomagają zmniejszyć toksyczne i korozyjne gazy wytwarzane podczas procesu spalania.
Przewody przeciwtermitowe to przewody wykonane poprzez mieszanie materiałów izolacyjnych lub obudowy zewnętrznej z niektórymi materiałami, aby zapobiec ugryzieniu przez termity.
