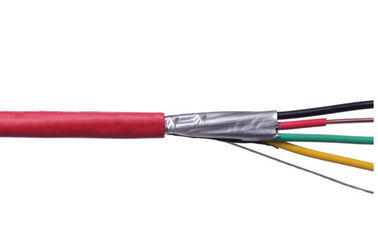

Kabel ognioodporny PVC 4×4mm2
Pole aplikacji
Kable te przeznaczone są do zasilania systemów instalacyjnych niskiego napięcia i nadają się do układania w pomieszczeniach zamkniętych i na zewnątrz, w kanałach kablowych, podziemiach, stacjach elektroenergetycznych i giełdowych, lokalnych dystrybucjach energii oraz zakładach przemysłowych bez uszkodzeń mechanicznych.
budowa
1. Dyrygent
Przewodnik powinien należeć do klasy 1 lub klasy 2 ze zwykłej lub powlekanej metalem miedzi wyżarzanej lub zwykłego aluminium lub stopu aluminium, albo klasy 5 ze zwykłej lub powlekanej metalem miedzi zgodnie z IEC 60228
2. Izolacja
Materiał i grubość XLPE powinny spełniać wymagania IEC 60502 lub BS 5467 i mogą pracować nieprzerwanie w temperaturze 90°C.
3. Montaż/osłona wewnętrzna
Wewnętrzna osłona może być ściśnięta lub zmielona. W przypadku kabli o żyłach okrągłych, z wyjątkiem kabli o więcej niż pięciu żyłach, stosowanie zachodzących na siebie osłon wewnętrznych jest dozwolone tylko wtedy, gdy szczelina między żyłami została w znacznym stopniu wypełniona. Przed nałożeniem wytłaczanej wewnętrznej warstwy wierzchniej można zastosować odpowiedni klej. Materiał powinien być kompatybilny z materiałem izolacyjnym, a materiał zastosowany na wewnętrzną warstwę osłonową i wypełniającą powinien być odpowiedni do temperatury pracy kabla i kompatybilny z materiałem izolacyjnym; w przypadku kabli bezhalogenowych wewnętrzna warstwa osłonowa i wypełniająca również powinny być wykonane z mas bezhalogenowych.
4. Zbroja
Zgodnie z normą IEC 60502-1, drut aluminiowy/stal ocynkowana/stalowy jest spiralnie nawinięty na wewnętrznej osłonie, a podwójna taśma aluminiowo-stalowa i drut miedziany/cynowany mogą być również produkowane zgodnie z wymaganiami.
| Liczba rdzeni x |
Izolacja |
Nominalny |
Zewnętrzna Ř |
waga |
Aktualne oceny w powietrzu 30℃ |
Aktualne oceny pochowano 20℃ |
maksymalna rezystancja DC przy 20℃ |
| przekrój poprzeczny |
grubość |
Osłona |
ok. |
ok. |
| |
|
grubość |
|
|
| mm² |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
| 4×4 |
1 |
1.8 |
14.9 |
339 |
30 |
38 |
4,61 |
| 4×6 |
1 |
1.8 |
16.1 |
436 |
38 |
48 |
3.08 |
| 4×10 |
1 |
1.8 |
19.3 |
669 |
53 |
66 |
1,83 |
| 4×16 |
1 |
1.8 |
21.8 |
953 |
70 |
86 |
1,15 |
| 4×25 |
1.2 |
1.8 |
26 |
1374 |
94 |
112 |
0,73 |
| 4×35 |
1.2 |
1.8 |
28,7 |
1810 |
116 |
135 |
0,52 |
| 4×50 |
1.4 |
1.9 |
29,5 |
2312 |
139 |
161 |
0,39 |
| 4x70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0,27 |
| 4x95 |
1.6 |
2.2 |
38.1 |
4179 |
217 |
240 |
0,19 |
| 4×120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0,15 |
| 4×150 |
1.8 |
2.5 |
45,8 |
6414 |
294 |
309 |
0,12 |
| 4×185 |
2 |
2.7 |
50,5 |
7901 |
337 |
346 |
0,1 |
| 4×240 |
2.2 |
2.9 |
55,7 |
10249 |
401 |
403 |
0,08 |
| 4×300 |
2.4 |
3.1 |
63,4 |
13365 |
470 |
459 |
0,06 |
Do wyboru są 3 klasy odporności ogniowej
Klasa A to najwyższa klasa ognioodporności. Oznacza to, że materiał izolacyjny zastosowany w kablu, lina wypełniająca, taśma/warstwa mocująca (podkładka wewnętrzna) i materiał osłony są materiałami zmniejszającymi palność.
Z wyjątkiem materiałów izolacyjnych, wszystkie pozostałe materiały klasy B są materiałami ognioodpornymi.
Tylko klasa C, materiał osłony jest ognioodporny
Kabel NH (kabel ognioodporny) to kabel zbudowany z warstwy taśmy mikowej. Nawet jeśli plastikowa powłoka zostanie spalona, warstwa ogniotrwała nie spowoduje zwarcia. Podczas okablowania odetnij ogniotrwałą warstwę nici.
Kable LSZH, LSOH, LS0H, LSFH lub OHLS (bezhalogenowe kable niskodymowe) to kable w izolacji lub płaszczu zewnętrznym wykonane z materiałów bezhalogenowych o niskiej zawartości dymu, które pomagają zredukować toksyczne i żrące gazy powstające w procesie spalania.
Kable antytermitowe to kable wykonane przez zmieszanie materiałów izolacyjnych lub osłon zewnętrznych z określonymi materiałami, aby zapobiec gryzieniu kabli przez termity.
