| MOQ: | 1000 metrów |
| standard packaging: | Drewniany bęben |
| Delivery period: | Siedem dni |
| payment method: | L / C, T / T, D / A, D / P, Western Union, MoneyGram |
| Supply Capacity: | 30000 kilometrów na miesiąc |

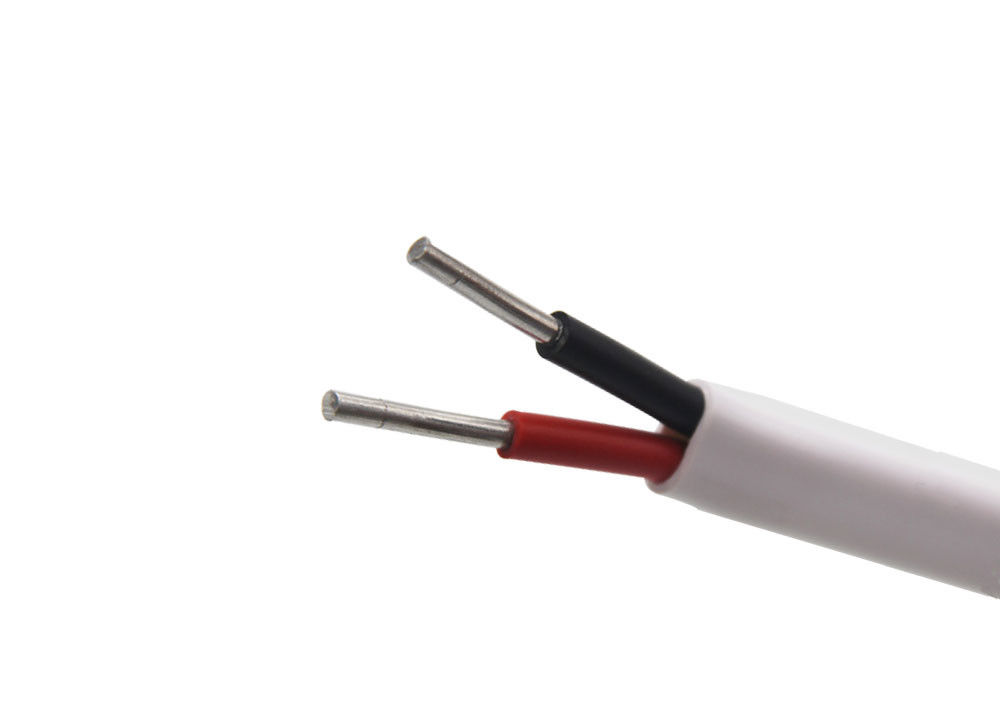

Przewód elastyczny z rdzeniem miedzianym w izolacji PVC
Znajdujemy się wśród znanych producentów drutu PVC w Chinach.Dostarczane przez nas kable niskonapięciowe z PVC oraz kable w izolacji z PVC są projektowane i produkowane przez ekspertów.Wszystkie nasze kable PVC spełniają wymagania wymagane w branży.Ponadto kable izolowane PVC są wykonane z przewodników aluminiowych i miedzianych, które spełniają różne międzynarodowe standardy.Ponadto nasze kable PVC są doceniane przez wiodące firmy doradztwa elektrycznego.
Podanie
Wyżarzone przewody miedziane z izolacją PVC nadają się do łączenia urządzeń gospodarstwa domowego, małych elektronarzędzi, instrumentów i elektrycznego sprzętu oświetleniowego i są szeroko stosowane jako złącza sterowników, oświetlenia, sprzętu elektrycznego, instrumentów i sprzętu telekomunikacyjnego.
Parametry techniczne:
| Przekrój | Konduktor | Ekran przewodnika | Izolacja | Ekran izolacji | Metalowy ekran | Wewnętrzna osłona | Zbroja | Warstwa ekranu nr | Powłoka zewnętrzna | Całkowita średnica | Przewód z miedzi | Kabel aluminiowy |
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg / km | kg / km | |
| 50 | 8.4 | 0.8 | 10.5 | 0.8 | 0,1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0.8 | 10.5 | 0.8 | 0,1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11.5 | 0.8 | 10.5 | 0.8 | 0,1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0.8 | 10.5 | 0.8 | 0,1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14.5 | 0.8 | 10.5 | 0.8 | 0,1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16.2 | 0.8 | 10.5 | 0.8 | 0,1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18.4 | 0.8 | 10.5 | 0.8 | 0,1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20.5 | 0.8 | 10.5 | 0.8 | 0,1 | 2.5 | 0.8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23.5 | 0.8 | 10.5 | 0.8 | 0,1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26.5 | 0.8 | 10.5 | 0.8 | 0,1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
Szczegóły konstrukcyjne
konduktor
Przewodnik jest wykonany z elektrolitycznego aluminium / miedzi, zgodnie z normami IS: 8130: 1984 Class 1 i Class 2
Izolacja (IS: 5831-1984)
PVC Typ A: Ogólna izolacja dla stałych przewodów instalacyjnych.
PVC typu C: izolacja żaroodporna (HR).
Podstawowe rozpoznanie
Przewód rdzenia jest oznaczony następującymi różnymi kolorami:
Pojedynczy rdzeń: czerwony, żółty, niebieski, czarny lub dowolny kolor zgodnie z wymaganiami klienta
Dwa rdzenie: czerwony i czarny
Trzy rdzenie: czerwony, żółty i niebieski
Trzy i pół rdzenia: rdzenie neutralne czerwone, żółte, niebieskie i czarne.
Czterordzeniowy: czerwony, żółty, niebieski i czarny
Kabel pięciożyłowy: czerwony, żółty, niebieski, czarny i szary.
Sześć jąder i więcej: dwa sąsiednie jądra (liczba i kierunek) w każdej warstwie są niebieskie i żółte, a reszta jest szara.Ta sama kolejność jak powyżej i nieusuwalny nadruk numerów rdzeni lub wszystkie rdzenie tego samego koloru mają niezmywalny numerowany kolor kontrastowy na każdym rdzeniu.Inne kolory uzgodnione z kupującymi i producentami, z kodami cyfrowymi.
układ
Zgodnie z powyższym schematem kolorów ułóż przewody rdzenia odpowiednimi drutami po prawej stronie.
Wewnętrzna osłona
Zgodnie z umową pomiędzy dostawcą a kupującym o stosowaniu materiałów termoplastycznych, rdzeń laminowany dostarczany jest poprzez owijanie lub wyciskanie.Użyty materiał powinien być zgodny z temperaturą znamionową kabla PVC.
Zbroja
Pancerz znajduje się na wewnętrznej osłonie, aby zapobiec uszkodzeniom mechanicznym.Pancerz zwykle wykorzystuje ocynkowany drut stalowy lub stalowy pas.Pancerz powinien być odpowiednio leworęczny na wewnętrznej pochwie.Minimalne pokrycie zbroi powinno wynosić 90%.W kablach jednożyłowych stosowanych w sieciach prądu przemiennego do zbrojenia należy stosować niemagnetyczne twarde druty aluminiowe.Jeżeli średnica wewnętrznej osłony nie przekracza 13 mm (więcej niż 13 mm), stosuje się okrągły drut stalowy.Użyj zbroi z płaskiej taśmy stalowej.W zależności od określonych wymagań, mogą być również dostarczone różne rozmiary okrągłych drutów.
Kurtka z PVC
Osłona zewnętrzna powinna być osłonięta na osłonie wewnętrznej lub na rdzeniach ułożonych w stos.Jeżeli na rdzeniu laminowanym zapewniona jest powłoka zewnętrzna, to średnia grubość osłony zewnętrznej powinna być sumą grubości nominalnej osłony zewnętrznej i grubości minimalnej osłony wewnętrznej określonej w IS: 1554 (część-1) -1988 Płaszcz określony w normie.
|
|
