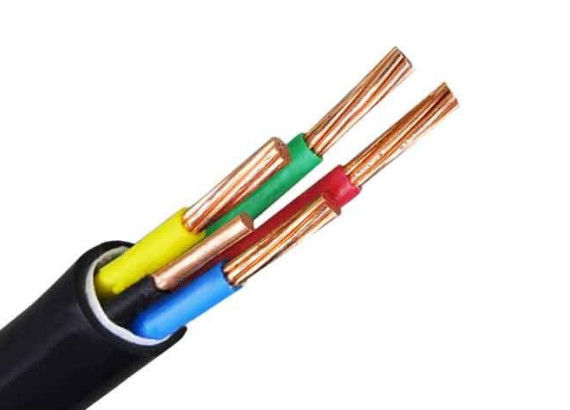

1,5 mm2 2,5 mm2 odporny na ścieranie kabel izolowany PVC
Napięcie znamionowe:
0,6 / 1kv
Liczba rdzeni:
1 rdzeń, 2 rdzenie, 3 rdzenie, 3 + 1 rdzenie, 3 + 2 rdzenie, 4 rdzenie, 4 + 1 rdzenie, 5 rdzenie
Zastosowanie kabla zasilającego izolowanego PVC:
Kable izolowane PVC nadają się do układania w stałych miejscach.Jest szeroko stosowany w dystrybucji przewodów i przesyle mocy o napięciu znamionowym AC do 1KV.
Wydajność serwisowa przewodu zasilającego z izolacją PVC:
1) Napięcie znamionowe: 0,6 / 1KV
2) Długotrwała temperatura pracy: nie wyższa niż 70 ℃
3) Podczas układania kabli temperatura otoczenia nie powinna być niższa niż 0 ° C
4) Minimalny promień gięcia:
Całkowita średnica kabla ≤25mm, promień zgięcia ≥4D
Promień gięcia ≥ 6D, całkowita średnica kabla> 25 mm
Parametry techniczne:
Przekrój | Konduktor | Ekran przewodnika | Izolacja | Ekran izolacji | Metalowy ekran | Wewnętrzna osłona | Zbroja | Warstwa ekranu nr | Powłoka zewnętrzna | Całkowita średnica | Przewód z miedzi | Kabel aluminiowy |
mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg / km | kg / km | |
50 | 8.4 | 0.8 | 10.5 | 0.8 | 0,1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0.8 | 10.5 | 0.8 | 0,1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11.5 | 0.8 | 10.5 | 0.8 | 0,1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0.8 | 10.5 | 0.8 | 0,1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14.5 | 0.8 | 10.5 | 0.8 | 0,1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16.2 | 0.8 | 10.5 | 0.8 | 0,1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18.4 | 0.8 | 10.5 | 0.8 | 0,1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20.5 | 0.8 | 10.5 | 0.8 | 0,1 | 2.5 | 0.8 | 2 | 5 | 115 | 19603 | 14061 |
400 | 23.5 | 0.8 | 10.5 | 0.8 | 0,1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26.5 | 0.8 | 10.5 | 0.8 | 0,1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
Główny cel
Kable z polietylenu usieciowanego (XLPE) mają doskonałe właściwości elektryczne i fizyczne i są najlepszymi kablami do linii przesyłowych i dystrybucyjnych.Zalety tych kabli to prosta konstrukcja i niewielka waga;oprócz doskonałej odporności elektrycznej, termicznej, mechanicznej i chemicznej posiadają również wygodę stosowania.Można go również umieścić na trasie bez ograniczeń wysokościowych.
