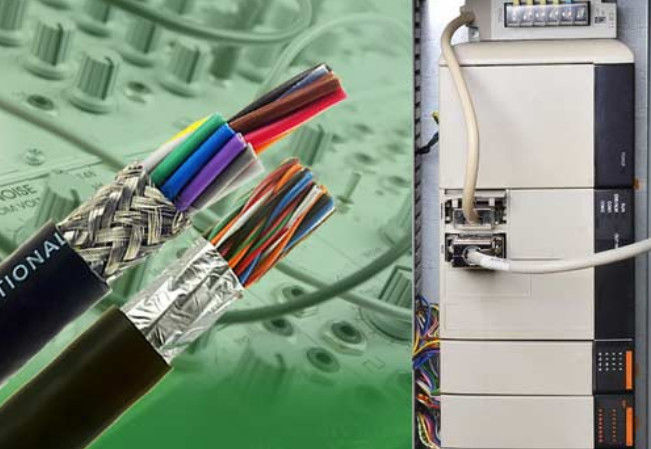

Co to jest kabel ekranowany?
Ten kabel gitarowy jest również nazywany kablem ekranowanym.Jest to kabel, który ma jeden lub więcej izolowanych kabli otoczonych wspólną warstwą, która może przewodzić sygnały elektryczne.Warstwa ekranująca lub izolacyjna jest wykonana z przewodzącej warstwy polimerowej, spiralnego uzwojenia taśmy miedzianej nieoplecionej lub plecionego drutu miedzianego z rdzeniem lub innego rodzaju metalu.Pokrowiec ochronny jest zwykle przykryty kurtką.
Rolą warstwy ekranującej na kablu jest działanie jak klatka Faradaya, która wpływa na sygnał pochodzący z szumów elektrycznych.Ponadto warstwa ekranująca zmniejsza również zakłócenia promieniowania elektromagnetycznego na inne urządzenia.Warstwa ekranująca zmniejsza również wpływ szumu sprzężenia pojemnościowego z innych źródeł na sygnał.Aby tarcza była skuteczna, musi być uziemiona.Są również skuteczne w ekranowaniu.Można to osiągnąć poprzez dławiki kablowe.
Kable zbalansowane i niesymetryczne
Czy kiedykolwiek zadałeś sobie pytanie, jaka jest różnica między kablem zbalansowanym a kablem niezbalansowanym?Cóż, na tym polega różnica.Zrównoważone sygnały elektryczne są przesyłane przez symetryczne kable.Kabel ma trzy żyły: dodatni, ujemny i uziemiający.Przewód dodatni i przewód ujemny przenoszą ten sam sygnał.Jedyna różnica polega na tym, że mają przeciwne polaryzacje.Wszelkie zakłócenia wychwycone przez kabel na jego długości wpłyną na obie nogi lub przewody.Jeśli miejsce docelowe jest zrównoważone, urządzenie odbierające sygnał zmieni jeden sygnał i przywróci wzajemną polaryzację sygnałów.W ten sposób zwykły hałas można wyeliminować samodzielnie, a więc można go wyeliminować.Nazywa się to odrzucaniem trybu wspólnego.Ze względu na tę cechę zdecydowanie zaleca się użycie kabla zbalansowanego, szczególnie w przypadku transmisji kablowej na duże odległości.
Różnica między kablem ekranowanym a nieekranowanym
Każda para przewodów w ekranowanym kablu gitarowym jest owinięta folią.Te druty są również ponownie nawinięte, aby zapewnić lepszą ochronę zewnętrzną.Z drugiej strony każda para przewodów w nieekranowanym kablu jest skręcona razem.Ponownie owinąć przewody, ale nie owijać ich żadnym materiałem ochronnym.
Liczba przewodów i powierzchni przekroju / m㎡ | Podana wartość grubości izolacji / mm |
Podana wartość grubości osłony / mm |
Minimalna liczba rezystancji izolacji przy 70 ℃ | |
1 | 2 * 0,75 | 0.6 | 0.8 | 0,011 |
2 | 2 * 1 | 0.6 | 0.8 | 0,01 |
3 | 2 * 1,5 | 0,7 | 0.8 | 0,01 |
4 | 2 * 2,5 | 0.8 | 1 | 0,009 |
5 | 3 * 0,75 | 0.6 | 0.8 | 0,011 |
6 | 3 * 1 | 0.6 | 0.8 | 0,01 |
7 | 3 * 1,5 | 0,7 | 0.9 | 0,01 |
8 | 3 * 2,5 | 0.8 | 1.1 | 0,009 |
9 | 4 * 0,75 | 0.6 | 0.8 | 0,011 |
10 | 4 * 1 | 0.6 | 0.9 | 0,01 |
11 | 4 * 1,5 | 0,7 | 1 | 0,01 |
12 | 4 * 2,5 | 0.8 | 1.1 | 0,009 |
13 | 5 * 0,75 | 0.6 | 0.9 | 0,011 |
14 | 5 * 1 | 0.6 | 0.9 | 0,01 |
15 | 5 * 1,5 | 0,7 | 1.1 | 0,01 |
16 | 5 * 2,5 | 0.8 | 1.2 | 0,009 |
FAQ
P: Ile czasu zajmie zwrot wyceny?
ZA: Większość ofert jest zwracana w ciągu 24 godzin, jednak w przypadku specjalnej konstrukcji może to zająć więcej dni.
P: Jakie gwarancje są objęte Twoimi produktami?
P: Czy sprzedajesz inne produkty oprócz przewodów i kabli?
ZA:Druty i kable to nasza mocna strona, ale sprzedajemy również złącza, zestawy kabli i narzędzia do kabli, aby wymienić tylko kilka.Nasze produkty obsługują wiele rynków na całym świecie.
