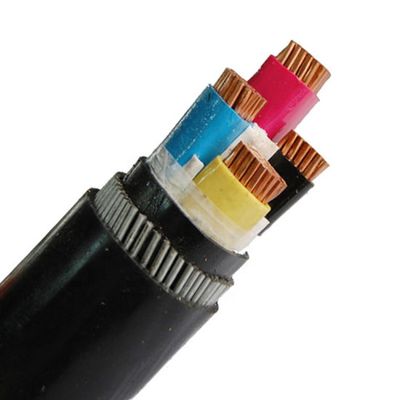

4-żyłowy kabel 90 stopni uniepalniany
Wprowadzenie kabla zmniejszającego palność
Metoda powszechnie stosowana w przypadku kabli o zmniejszonej palności polega na dodawaniu halogenków zawierających chlorowiec i tlenków metali do materiałów takich jak izolacja, powłoka i wypełnienie.Ocena z punktu widzenia uniepalniania to doskonała metoda.
Zakres zastosowania:
Kable elektroenergetyczne w izolacji z polichlorku winylu są przystosowane do mocowania w liniach przesyłowych i dystrybucyjnych AC 50 Hz, o napięciu znamionowym 0,6 / 1kV.
Kable zasilające z izolacją XLPE mają wiele zalet w porównaniu z kablami w izolacji papierowej i PVC.Kable z polietylenu usieciowanego mają wysokie właściwości elektryczne, właściwości mechaniczne, właściwości starzenia termicznego, odporność na pękanie naprężeniowe w środowisku, odporność na korozję chemiczną, prostą strukturę, łatwość użytkowania i nie są ograniczone dużymi różnicami warstw.Może być używany przez długi czas w wysokiej temperaturze 90 stopni
| Nominalna powierzchnia przekroju (mm2) |
Miedziany rdzeń |
Rdzeń aluminiowy |
Nominalna powierzchnia przekroju (mm2) |
Miedziany rdzeń |
Rdzeń aluminiowy |
| 1.5 |
12.1 |
18.1 |
95 |
0,193 |
0.32 |
| 2.5 |
7.41 |
12.1 |
120 |
0.153 |
0,253 |
| 4 |
4.61 |
7.41 |
150 |
0,124 |
0,206 |
| 6 |
3.08 |
4.61 |
185 |
0,099 |
0,164 |
| 10 |
1.83 |
3.08 |
240 |
0,0754 |
0,125 |
| 16 |
1.15 |
1.91 |
300 |
0,0601 |
0,1 |
| 25 |
0,727 |
1.2 |
400 |
0,047 |
0,778 |
| 35 |
0.524 |
0,868 |
500 |
0,0366 |
0,0605 |
| 50 |
0,387 |
0.641 |
630 |
0,0283 |
0,0469 |
| 70 |
0,268 |
0,443 |
800 |
0,0221 |
0,0367 |
Wydajność techniczna:
1. Maksymalna temperatura długotrwałej pracy: ≤90 ° C
2. Temperatura montażu: ≥ 0 ° C
3. Najwyższa temperatura zwarcia (nie więcej niż 5 sekund): 250 ° C
4. W przypadku niewystarczającego naprężenia mechanicznego nie można go układać bez upadku.Kable jednożyłowe nie mogą być mocowane wokół kabla za pomocą żelaznych rur do układania lub okrągłych żelaznych narzędzi
