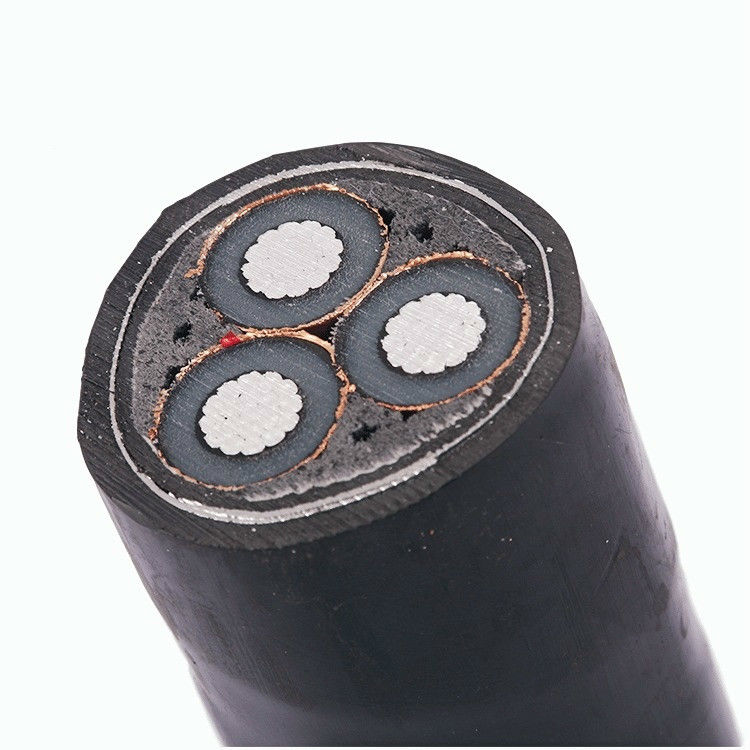

Kabel zasilający Pvc Kabel zasilający średniego napięcia
Zastosowanie kabla izolowanego PVC:
Stosowany w systemach przesyłu i dystrybucji energii o napięciu 35 kV i niższym.
Powszechnie stosowany w energetyce, budownictwie, górnictwie, metalurgii, petrochemii i innych dziedzinach
Całkowicie wymień impregnowane olejem kable zasilające w izolacji papierowej i wykonaj częściową wymianę komunikacji
Kabel zasilający izolowany PVC
Drut w izolacji z usieciowanego polietylenu / polichlorku winylu pokrywa serię wyrobów z drutu, a jego temperatura robocza wynosi
Różni się w zależności od materiału izolacyjnego, głównie temperatury 70 stopni i 90 stopni.
W zależności od typu przewodu, w tym drutów jednodrutowych izolowanych PVC / XLPE,
Przewody pionowe izolowane PVC / XLPE, druty izolowane PVC / XLPE w różnych kolorach.
W zależności od kształtu zawiera płaskie druty o różnych kolorach, okrągłe druty itp.
Kodowane zgodnie z numerem rdzenia, w tym drutem jednożyłowym, drutem wielożyłowym i innymi różnymi kolorami.
Parametry techniczne:
| Przekrój |
Konduktor |
Ekran przewodnika |
Izolacja |
Ekran izolacji |
Metalowy ekran |
Wewnętrzna osłona |
Zbroja |
Warstwa ekranu nr |
Powłoka zewnętrzna |
Całkowita średnica |
Przewód z miedzi |
Kabel aluminiowy |
| mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
mm |
mm |
kg / km |
kg / km |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0,1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0,1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0,1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0,1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0,1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0,1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0,1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0,1 |
2.5 |
0.8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0,1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0,1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
Użyj funkcji:
1. Napięcie znamionowe: Uo / U: 26 / 35kV, 21 / 35kV, 12/20 kV (24 kV), 8,7 / 10kV, 8,7 / 15kV, 6 / 6kV, 6 / 10kV.
2. Liczba rdzeni: pojedynczy rdzeń, potrójny rdzeń.
3. Maksymalna dopuszczalna temperatura pracy przewodnika przy długotrwałej pracy wynosi 90oC.W stanie zwarcia (najdłuższy czas nie przekracza 5 sekund).Maksymalna temperatura przewodu nie przekracza 250.
4. Rezystancja DC przewodnika spełnia wymagania GB / T3956-1997.
5. Podczas układania temperatura otoczenia nie powinna być niższa niż 0 ° C.W przeciwnym razie należy go wstępnie podgrzać.
6. Podczas układania kabli nie ma poziomego ograniczenia spadku.Promień gięcia wrażliwego kabla trójżyłowego nie powinien być mniejszy niż 12-krotność zewnętrznej średnicy kabla.
7. Test napięcia o częstotliwości roboczej:
Dla kabli o Uo 3,6 kV lub niższej: 2,5 Uo + 2 kV / 5 min bez przebicia.
Dla kabli o Uo 3,6kV ~ 18kV: 3,5Uo / 5min bez przebicia.
Dla kabli o Uo 21 kV i 26 kV: 2,5 Uo / 30 min, bez przebicia.
8. Test rozładowania częściowego: Zdolność rozładowania kabla przy 1,73Uo nie powinna przekraczać 10pC.
