Napowietrzny kabel spawalniczy z PVC

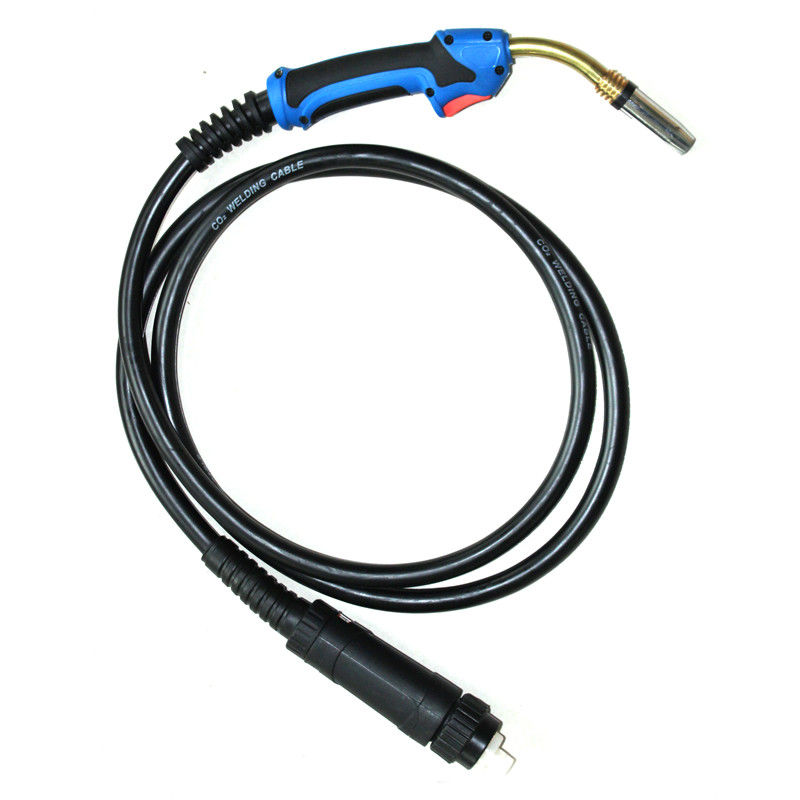

Kabel do palnika spawalniczego CO2
NAZWA | MODEL | STOSOWANIE | FUNKCJA |
Lekki gumowy kabel | YQ, YQW | AGD, drobny sprzęt elektryczny | Miękkie, lekkie i dobre zginanie; |
YQW ma odporność na warunki atmosferyczne i pewną odporność na olej | |||
Średniej wielkości gumowy kabel | YZ, YZW | Przemysł, szeroko stosowany w elektryfikacji rolnictwa | YZW ma odporność na warunki atmosferyczne i pewną odporność na olej |
Ciężki kabel gumowy | YC, YCW | Używany w maszynach portowych, reflektorach, wielkoskalowych stacjach nawadniania i odwadniania do oszczędzania wody itp. | Ma dobrą wszechstronność, pełną specyfikację serii, dobrą wydajność i stabilność; |
YCW ma odporność na warunki atmosferyczne i pewną odporność na olej | |||
Wodoodporny kabel gumowy | JHS, JHSB | Silnik do nurkowania | Dobra wydajność gięcia, wytrzymuje częste ruchy |
Gumowy kabel spawalniczy | YH, YHF | Spawarka elektryczna | / |
/ | YHD | Cynowany kabel zasilający do użytku w terenie | / |
Kabel spawalniczy Standardowe: IEC 60245 | ||||||
Nominalna powierzchnia przekroju | Nr / średnica splatania | Nominalna grubość osłony (mm) | Całkowita średnica | Maks.rezystancja przewodnika przy 20 ℃ | ||
(mm2) | (mm) | (mm) | (Ω / km) | |||
Min. | Maks. | Bez puszki | Z puszką | |||
10 | 322 / 0,20 | 1.8 | 7.5 | 9.7 | 1.91 | 1,95 |
16 | 513 / 0,20 | 2 | 9.2 | 11.5 | 1.16 | 1.19 |
25 | 798 / 0,20 | 2 | 10.5 | 13 | 0,758 | 0,78 |
35 | 1121 / 0,20 | 2 | 11.5 | 14.5 | 0.536 | 0,552 |
50 | 1596 / 0,20 | 2.2 | 13.5 | 17 | 0.379 | 0.39 |
70 | 2214 / 0,20 | 2.4 | 15 | 19.5 | 0,268 | 0,276 |
95 | 2297 / 0,20 | 2.6 | 17 | 22 | 0,198 | 0,204 |
120 | 1702 / 0,30 | 2.8 | 19 | 24 | 0,161 | 0,164 |
150 | 2135 / 0,30 | 3 | 21 | 27 | 0,129 | 0,132 |
185 | 1443 / 0,40 | 3.2 | 22 | 29 | 0,106 | 0,108 |
240 | 1908 / 0,40 | 3.8 | 25 | 35 | 0,0801 | 0,0817 |
1. Palnik do spawania łukiem argonowym
Palniki WP12, WP17, WP18, WP26 i części
QQ150, QQ150-1, QQ300, QS500, palnik do cięcia i części
2. Palnik do cięcia plazmowego
Palnik spawalniczy P80A, 40A, 60A 100A i jego części
3. Spawanie MIG: wymiana
Binzel --- 14AK, 15AK, 25AK, 24KD, 36KD, 40KD, 501D
Pana --- 180A, 200A, 350A, 500A
Bernard --- 200E, 300E, 400E, 600E
Tweco --- 1 #, 2 #, 3 #, 4 #, 5 #
Fronius --- AW4000, AW5000, AL3000, AL4000
Esab --- 250A, 315A, 400A
Opcjonalna długość 3 m, 4,2 m 5 m, 8,2 m
