Elastyczny przewód serii BTTZ o niskiej emisji dymu w izolacji mineralnej

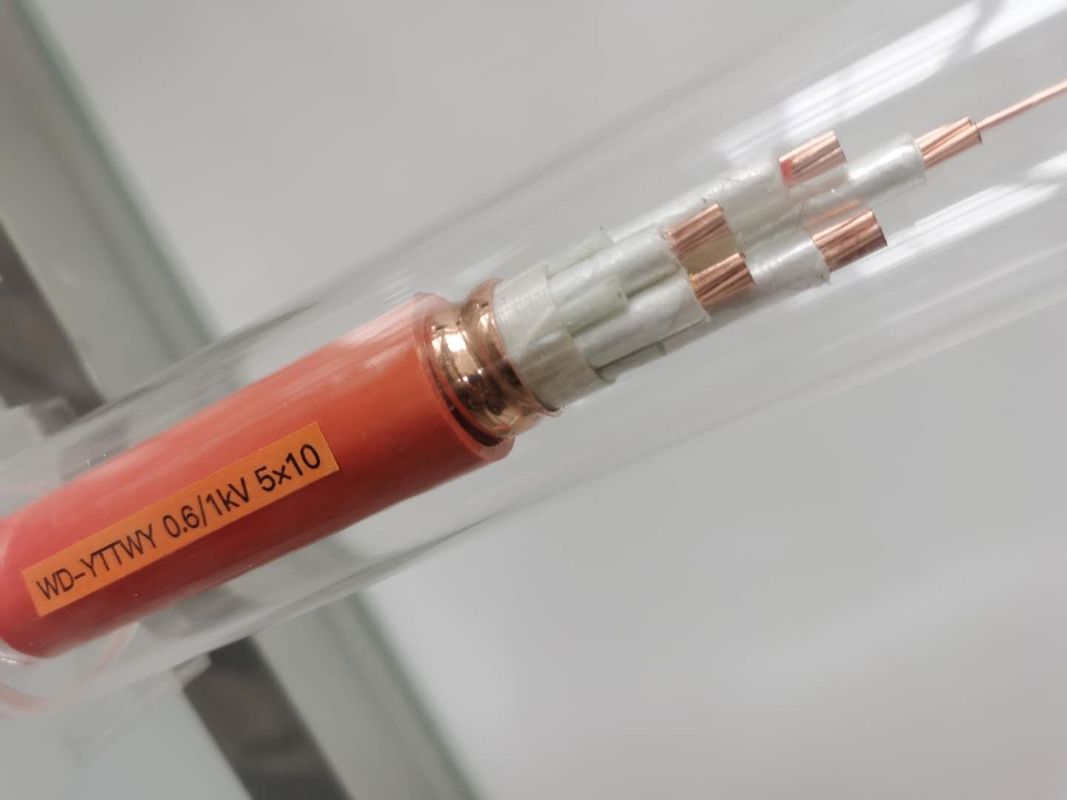

Budowa elastycznego kabla ognioodpornego
1. Żyła kablowa: wykonana jest ze skręconych miedzianych drutów o korzystnych właściwościach zginania
2. Warstwa izolacyjna: przyjmuje nieorganiczne materiały izolacyjne odporne na wysokie temperatury
3. Osłona miedziana: materiały miedziane, poddane specjalnej obróbce, o korzystnych właściwościach zginania.używany jako drut PE.
4. Płaszcz zewnętrzny: wykonany jest z tworzywa sztucznego o niskiej toksyczności dymnej, z korzystną ochroną antykorozyjną.
Nominalny Krzyż Sekcja |
Zewnętrzny Średnica około. |
Waga kabla ok. | Spadek napięcia | Mini pochylenie się promień |
|
Jednofazowy | Trójfazowy | ||||
mm2 | mm | kg / km | V / A.km | V / A.km | mm |
3 x 1,5 | 10.7 | 273,3 | 30.8 | 26.7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3 x 4 | 12.5 | 398,3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3 x 10 | 17.3 | 636,1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19.5 | 846,8 | 2,94 | 2.55 | 292,5 |
3 x 25 | 22.3 | 1192,9 | 1.87 | 1.62 | 334,5 |
3 x 35 | 25.2 | 1518,8 | 1.35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1950,5 | 1.01 | 0.87 | 429,0 |
3 x 70 | 32.7 | 2629,9 | 0,71 | 0.61 | 490,5 |
3 x 95 | 37.1 | 3 588,8 | 0.52 | 0,454 | 556,5 |
3 x 120 | 40.9 | 4 379,3 | 0.43 | 0.371 | 613,5 |
3 x 150 | 45.5 | 5 284,9 | 0.36 | 0.313 | 682,5 |
Zgodnie z normami krajowymi, ognioodporny drut i kabel: test charakterystyczny metody testu ogniowego, zgodnie z GB12666.6 Klasa A, palić w ogniu przy temperaturze płomienia 950 ℃, przykładać napięcie 750 V między fazą a fazą oraz między fazą a płaszczem zewnętrznym, które powinno wytrzymać 90 minut bez awarii.
Klasa B, bułka w ogniu o temperaturze płomienia 750-800 ° C, przyłożyć napięcie 750 V między fazą a fazą oraz między fazą a osłoną, które powinno wytrzymać 90 minut bez awarii.
Zgodnie z BS6378 elastyczny kabel ognioodporny spełnia następujące wymagania:
Klasa A 650 ℃ 3 godz
Klasa B 750 ℃ 3 godz
Klasa C 950 ℃ 3 godz
Klasa S 950 ℃ 20 min
Napięcie znamionowe: 0,6 / 1 kV
Znamionowe napięcie robocze: lekkie obciążenie 500 V, duże obciążenie 750 V;
Prąd znamionowy: pojedynczy rdzeń 25-1800 A;wielordzeniowy 16-500A
Rezystancja izolacji: rezystancja izolacji ≥ 1000MΩ na km.długość kabla mniejsza niż 100 m, wówczas rezystancja izolacji ≥ 10000 MΩ
Napięcie wytrzymywane o częstotliwości sieciowej: między fazą a płaszczem miedzianym kabli odpowiednio 500 V i 750 V należy przyłożyć napięcie 2000 V i 2500 V, powinny one wytrzymać 15 min bez uszkodzenia.
