Kabel w izolacji mineralnej z płaszczem z metalu ciężkiego

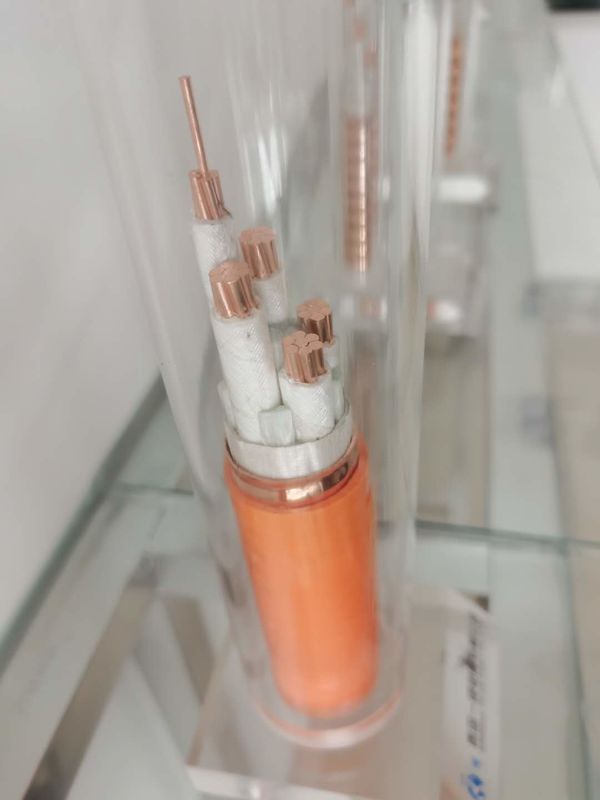

Budowa elastycznego kabla ognioodpornego
1. Żyła kablowa: wykonana jest ze skręconych miedzianych drutów o korzystnych właściwościach zginania
2. Warstwa izolacyjna: przyjmuje nieorganiczne materiały izolacyjne odporne na wysokie temperatury
3. Osłona miedziana: materiały miedziane, poddane specjalnej obróbce, o korzystnych właściwościach zginania.używany jako drut PE.
4. Płaszcz zewnętrzny: wykonany jest z tworzywa sztucznego o niskiej toksyczności dymnej, z korzystną ochroną antykorozyjną.
Nominalny Krzyż Sekcja |
Zewnętrzny Średnica około. |
Waga kabla ok. | Spadek napięcia | Mini pochylenie się promień |
|
Jednofazowy | Trójfazowy | ||||
mm2 | mm | kg / km | V / A.km | V / A.km | mm |
3 x 1,5 | 10.7 | 273,3 | 30.8 | 26.7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3 x 4 | 12.5 | 398,3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3 x 10 | 17.3 | 636,1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19.5 | 846,8 | 2,94 | 2.55 | 292,5 |
3 x 25 | 22.3 | 1192,9 | 1.87 | 1.62 | 334,5 |
3 x 35 | 25.2 | 1518,8 | 1.35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1950,5 | 1.01 | 0.87 | 429,0 |
3 x 70 | 32.7 | 2629,9 | 0,71 | 0.61 | 490,5 |
3 x 95 | 37.1 | 3 588,8 | 0.52 | 0,454 | 556,5 |
3 x 120 | 40.9 | 4 379,3 | 0.43 | 0.371 | 613,5 |
Model elastycznego kabla ognioodpornego
YTTW
Y: symbol serii
T: Cooper dyrygent
T: Osłona miedziana
W: Izolacja nieorganiczna
Zgodnie z normami krajowymi, ognioodporny drut i kabel: test charakterystyczny metody testu ogniowego, zgodnie z GB12666.6 Klasa A, palić w ogniu przy temperaturze płomienia 950 ℃, przykładać napięcie 750 V między fazą a fazą oraz między fazą a płaszczem zewnętrznym, które powinno wytrzymać 90 minut bez awarii.
Klasa B, bułka w ogniu o temperaturze płomienia 750-800 ° C, przyłożyć napięcie 750 V między fazą a fazą oraz między fazą a osłoną, które powinno wytrzymać 90 minut bez awarii.
2. Zgodnie z BS6378 elastyczny kabel ognioodporny spełnia następujące wymagania:
Klasa A 650 ℃ 3 godz
Klasa B 750 ℃ 3 godz
Klasa C 950 ℃ 3 godz
Klasa S 950 ℃ 20 min
1. Doskonałe właściwości ognioodporne, klasa ognioodporności nie tylko spełnia normę krajową GB1266.6: kategoria A 950 ℃ 90 minut, ale także spełnia wymagania brytyjskiej normy BS 187-1994: klasa A 650 ℃ 3 godz .: klasa B 750 ℃ 3 godz. ;klasa C 950 ℃ 3h w międzyczasie jest również w stanie wytrzymać zraszanie wodą lub uderzenia mechaniczne;
2. Długa ciągła długość: długość może zaspokoić zapotrzebowanie na długość do zasilania pomimo jednożyłowego lub wielożyłowego kabla, a ciągła długość każdego kabla może wynosić nawet 1000 m.
3. Duży przekrój poprzeczny, pole przekroju kabla jednożyłowego sięga 630 mm2, a kabla wielożyłowego 70 mm2.
4. Właściwość elastyczności, kabel można nawinąć na reeI kabla o promieniu gięcia 6-10D, (D to zewnętrzna średnica kabla):
5. Bezdymny nietoksyczny podczas spalania, przyjmuje materiały nieorganiczne (niepalne) do izolacji, jego spalanie nie wytwarzałoby żadnego szkodliwego gazu ani wtórnego
zanieczyszczenie jest produktem ochrony środowiska;
6. Wysoka przeciążalność, kabel nie tylko charakteryzuje się wysoką obciążalnością prądową, ale także ma dużą zdolność przeciążeniową.Zgodnie z wymaganiami dotyczącymi okablowania, temperatura powierzchni kabla zwykle wynosi 70 ℃, jeśli nie będzie on dotykany lub nie będzie miał kontaktu z łatwopalnymi materiałami budowlanymi, temperatura osłony kabla może wzrosnąć do 105 ℃.W przypadku przeciążenia, długotrwała temperatura robocza ognioodpornego kabla może osiągnąć 250 ℃;
7. Własność antykorozyjna, ognioodporna izolowana organicznie wymaga czasami plastikowej rury lub rury lub żelaznej rury, plastikowa rura może ulec zniszczeniu, a żelazna rura jest podatna na rdzewienie lub erozję, ale ognioodporny kabel ma miedzianą osłonę i rura jest potrzebna- mniej, poza tym powłoka miedziana ma korzystną odporność na korozję.
8. Wolny od zakłóceń elektromagnetycznych w przypadku okablowania w tym samym pionowym szybie z przewodem informacyjnym i przewodem sterującym, ze względu na ekranowanie z powłoki miedzianej, kabel ognioodporny nie będzie kolidował z przewodami lub kablami pojedynczymi i sterującymi;
9. Wykrywanie aparatury normalnie w płomieniu, zmniejsza szkody spowodowane ogniem, urządzenie gaśnicze normalnie w płomieniu, zmniejsza szkody pożarowe.Poza tym jest niezawodny dla bezpieczeństwa personelu, ponieważ jego miedziana osłona jest rodzajem dobrego przewodnika, jest najlepiej uziemionym przewodem PE i obejmuje cały kabel, żywotność do 100 lat;
10. Długa żywotność, odporność na wysokie temperatury i odporność na degradację nieorganicznego materiału izolacyjnego, jego żywotność jest wielokrotnie większa niż w przypadku kabli z izolacją organiczną, w normalnych warunkach pracy może być tak długa, jak budynków;
11. Transport i pakowanie elastycznych kabli ognioodpornych, w tym złączki instalacyjne, są proste, prawie takie same, jak w przypadku kabli ogólnych;
12. Korzystna efektywność ekonomiczna dzięki zaawansowanym procesom produkcyjnym i prostej instalacji, całkowity koszt elastycznego kabla ognioodpornego jest znacznie niższy niż w przypadku kabla z izolacją mineralną w tych samych warunkach.
Charakterystyka elektryczna elastycznego kabla ognioodpornego
