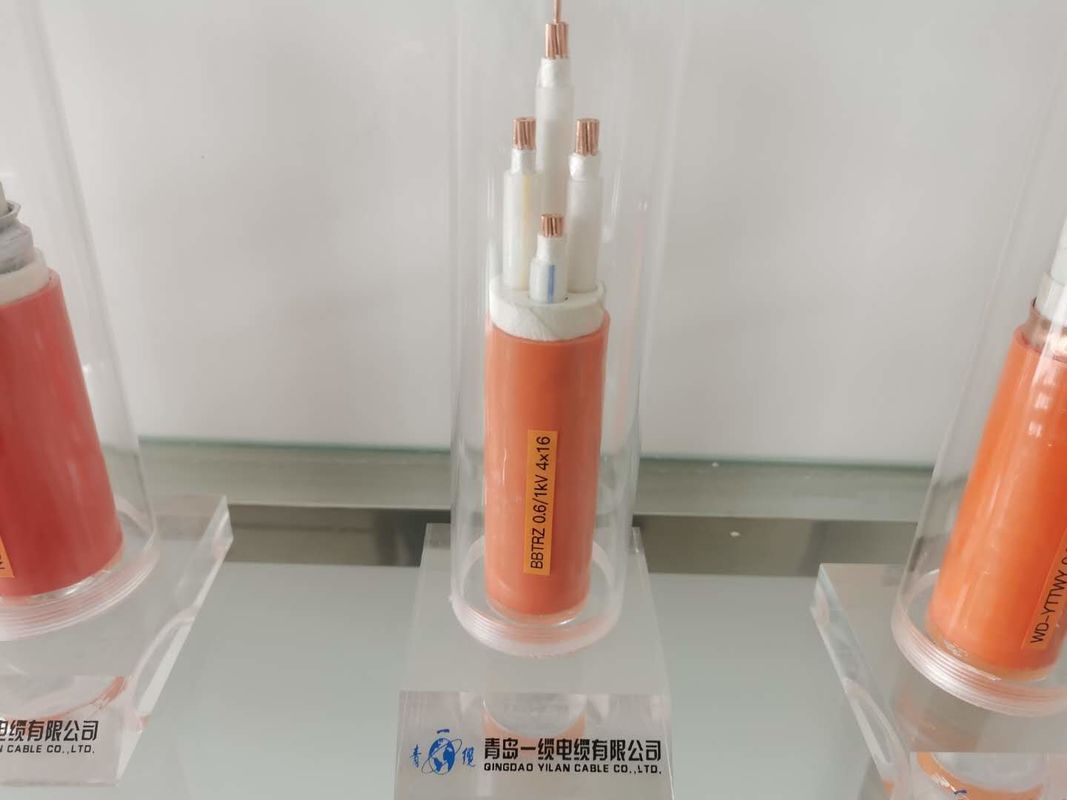

Elastyczny kabel z rdzeniem miedzianym i płaszczem aluminiowym w izolacji mineralnej
1. Przewodnik: Wykonany jest ze skręconych miedzianych drutów o dobrych właściwościach zginania.
2. Izolacja: Użyj niepalnych, nieorganicznych materiałów izolacyjnych odpornych na wysokie temperatury.
3. Metalowa obudowa: wykonana ze stopu aluminium.
4. Płaszcz zewnętrzny: Należy użyć materiałów przyjaznych dla środowiska, odpornych na starzenie, warunki atmosferyczne, dymienie i bezhalogenowe.
5. Nadaje się do układania wewnątrz i na zewnątrz, jest w stanie wytrzymać zewnętrzne siły mechaniczne.
Sposób wyboru
1. W następujących przypadkach należy stosować elastyczne kable w izolacji mineralnej z powłoką z tworzywa sztucznego:
Kabel jest umieszczony w środowisku, które powoduje korozję osłony miedzianej.
Kable są zakopywane bezpośrednio lub układane w rurach.
Kable układane są w nietechnicznych przestrzeniach budynków i mają wymagania estetyczne.Tam, gdzie istnieje wymóg ochrony przeciwpożarowej, należy zastosować obudowę z tworzywa sztucznego bezhalogenowego i o niskim poziomie dymu.
Nominalny
Krzyż
Sekcja |
Zewnętrzny
Średnica
około. |
Waga kabla ok. |
Spadek napięcia |
Mini
pochylenie się
promień |
| Jednofazowy |
Trójfazowy |
| mm2 |
mm |
kg / km |
V / A.km |
V / A. km |
mm |
| 3 x 1,5 |
10.7 |
273,3 |
30.8 |
26.7 |
160,5 |
| 3 x 2,5 |
11.6 |
319,4 |
18.9 |
16.4 |
174,0 |
| 3 x 4 |
12.5 |
398,3 |
11.8 |
10.2 |
187,5 |
| 3 x 6 |
13.7 |
479,9 |
7.9 |
6.81 |
205,5 |
| 3 x 10 |
17.3 |
636,1 |
4.7 |
4.05 |
259,5 |
| 3 x 16 |
19.5 |
846,8 |
2,94 |
2.55 |
292,5 |
| 3 x 25 |
22.3 |
1192,9 |
1.87 |
1.62 |
334,5 |
| 3 x 35 |
25.2 |
1518,8 |
1.35 |
1.17 |
378,0 |
| 3 x 50 |
28.6 |
1950,5 |
1.01 |
0.87 |
429,0 |
| 3 x 70 |
32.7 |
2629,9 |
0,71 |
0.61 |
490,5 |
| 3 x 95 |
37.1 |
3 588,8 |
0.52 |
0,454 |
556,5 |
| 3 x 120 |
40.9 |
4 379,3 |
0.43 |
0.371 |
613,5 |
2. Wybór specyfikacji
Określić maksymalną temperaturę roboczą kabla zgodnie ze środowiskiem układania kabla, rozsądnie wybrać odpowiedni prąd kabla i określić specyfikacje kabla.
2.1: Istnieją dwa rodzaje elastycznych kabli w izolacji mineralnej w zależności od temperatury kabla
Nośność: przy 70 ° C
Natężenie prądu przy 105 ° C
2.2: Obciążalność prądowa wybranego kabla powinna być zgodna z normalną temperaturą pracy 70 0 C w następujących warunkach układania:
Czyste linie wzdłuż ścian, wsporników, dachów i mostów.
Jest prowadzony razem z innymi typami kabli w tym samym moście, szybie, kanale kablowym i tunelu kablowym.
Inne miejsca, w których temperatura powłoki kabla jest zbyt wysoka, może spowodować obrażenia ciała lub uszkodzenie sprzętu.
2.3: Umieść kable w moście, kanale kablowym i miejscu, w którym bezzałogowa maszyna nosi rurę.Obciążalność prądową można dobrać w zależności od normalnej temperatury roboczej 105 0 C
.2.4: Specyfikacje elastycznych kabli w izolacji mineralnej powinny być określone w rozsądny sposób na podstawie rzeczywistej długości linii i długości dostarczanego kabla.
3. Punkty projektowe
3.1 Osłona miedziana może być używana jako przewód uziemiający, więc przewód PE zwykle nie jest potrzebny.
3.2 Wymiana kanałów magistrali na elastyczne przewody w izolacji mineralnej o dużych przekrojach może zmniejszyć inwestycje inżynieryjne i poprawić bezpieczeństwo linii.
